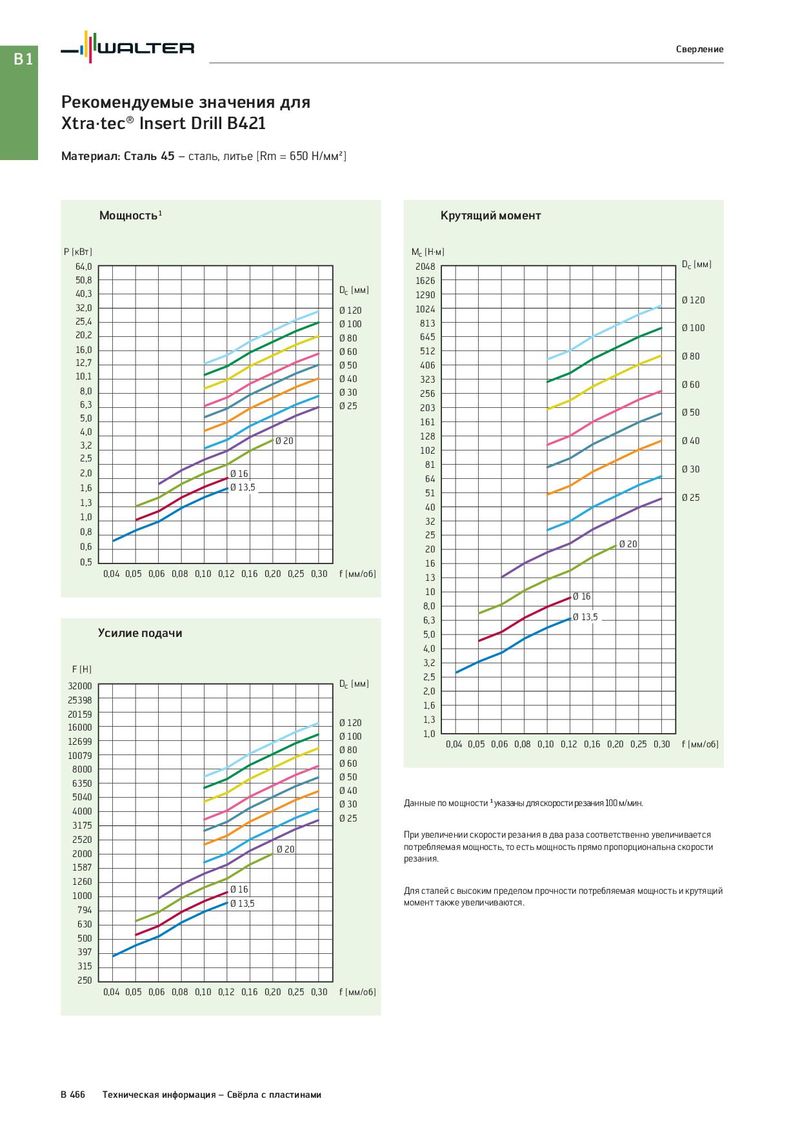

B1 Сверление Рекомендуемые значения для Xtra·tec® Insert Drill B421 Материал: Сталь 45 – сталь, литье [Rm = 650 Н/мм²] Мощность 1 Крутящий момент P [кВт] Mc [Н·м] 64,0 2048 Dc [мм] 50,8 1626 40,3 Dc [мм] 1290 Ø 120 32,0 Ø 120 1024 25,4 Ø 100 813 Ø 100 20,2 Ø 80 645 16,0 Ø 60 512 Ø 80 12,7 Ø 50 406 10,1 Ø 40 323 8,0 Ø 30 Ø 60 256 6,3 Ø 25 203 Ø 50 5,0 161 4,0 128 3,2 Ø 20 Ø 40 102 2,5 81 2,0 Ø 16 Ø 30 64 1,6 Ø 13,5 51 1,3 Ø 25 40 1,0 32 0,8 25 0,6 20 Ø 20 0,5 16 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,30 f [мм/об] 13 10 Ø 16 8,0 6,3 Ø 13,5 Усилие подачи 5,0 4,0 F [Н] 3,2 Dc [мм] 2,5 32000 2,0 25398 1,6 20159 1,3 16000 Ø 120 12699 Ø 100 1,0 Ø 80 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,30 f [мм/об] 10079 Ø 60 8000 Ø 50 6350 Ø 40 5040 Ø 30 Данные по мощности 1 указаны для скорости резания 100 м/мин. 4000 Ø 25 3175 2520 При увеличении скорости резания в два раза соответственно увеличивается 2000 Ø 20 потребляемая мощность, то есть мощность прямо пропорциональна скорости резания. 1587 1260 Ø 16 1000 Для сталей с высоким пределом прочности потребляемая мощность и крутящий 794 Ø 13,5 момент также увеличиваются. 630 500 397 315 250 0,04 0,05 0,06 0,08 0,10 0,12 0,16 0,20 0,25 0,30 f [мм/об] B 466 Техническая информация – Свёрла с пластинами
