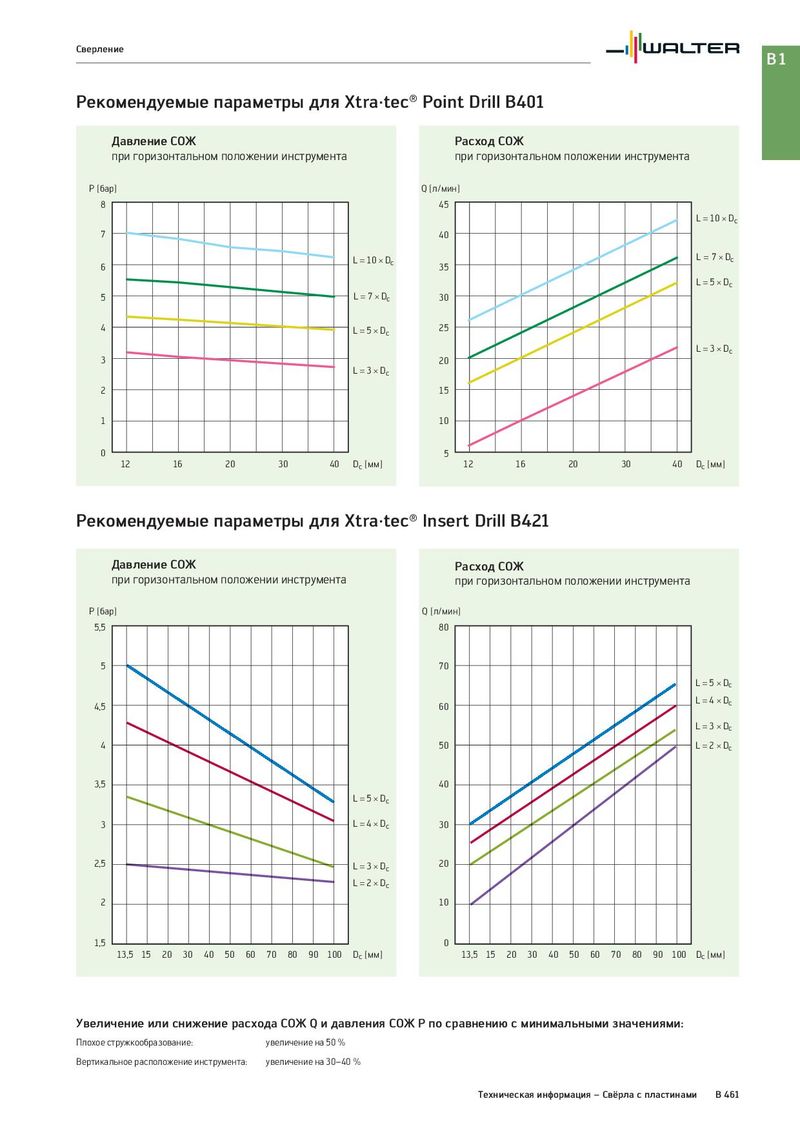

Сверление B1 Рекомендуемые параметры для Xtra·tec® Point Drill B401 Давление СОЖ Расход СОЖ при горизонтальном положении инструмента при горизонтальном положении инструмента P [бар] Q [л/мин] 8 45 L = 10 × Dc 7 40 L = 10 × Dc L = 7 × Dc 6 35 L = 5 × Dc 5 L = 7 × Dc 30 4 L = 5 × Dc 25 L = 3 × Dc 3 20 L = 3 × Dc 2 15 1 10 0 5 12 16 20 30 40 Dc [мм] 12 16 20 30 40 Dc [мм] Рекомендуемые параметры для Xtra·tec® Insert Drill B421 Давление СОЖ Расход СОЖ при горизонтальном положении инструмента при горизонтальном положении инструмента P [бар] Q [л/мин] 5,5 80 5 70 L = 5 × Dc 4,5 60 L = 4 × Dc L = 3 × Dc 4 50 L = 2 × Dc 3,5 40 Ø 14 L = 5 × Dc Ø 14 Ø 12 Ø 12 3 L = 4 × Dc 30 2,5 L = 3 × Dc 20 L = 2 × Dc 2 10 1,5 0 13,5 15 20 30 40 50 60 70 80 90 100 Dc [мм] 13,5 15 20 30 40 50 60 70 80 90 100 Dc [мм] Увеличение или снижение расхода СОЖ Q и давления СОЖ P по сравнению с минимальными значениями: Плохое стружкообразование: увеличение на 50 % Вертикальное расположение инструмента: увеличение на 30–40 % Техническая информация – Свёрла с пластинами B 461
