Общий каталог Walter 2017 - страница 944

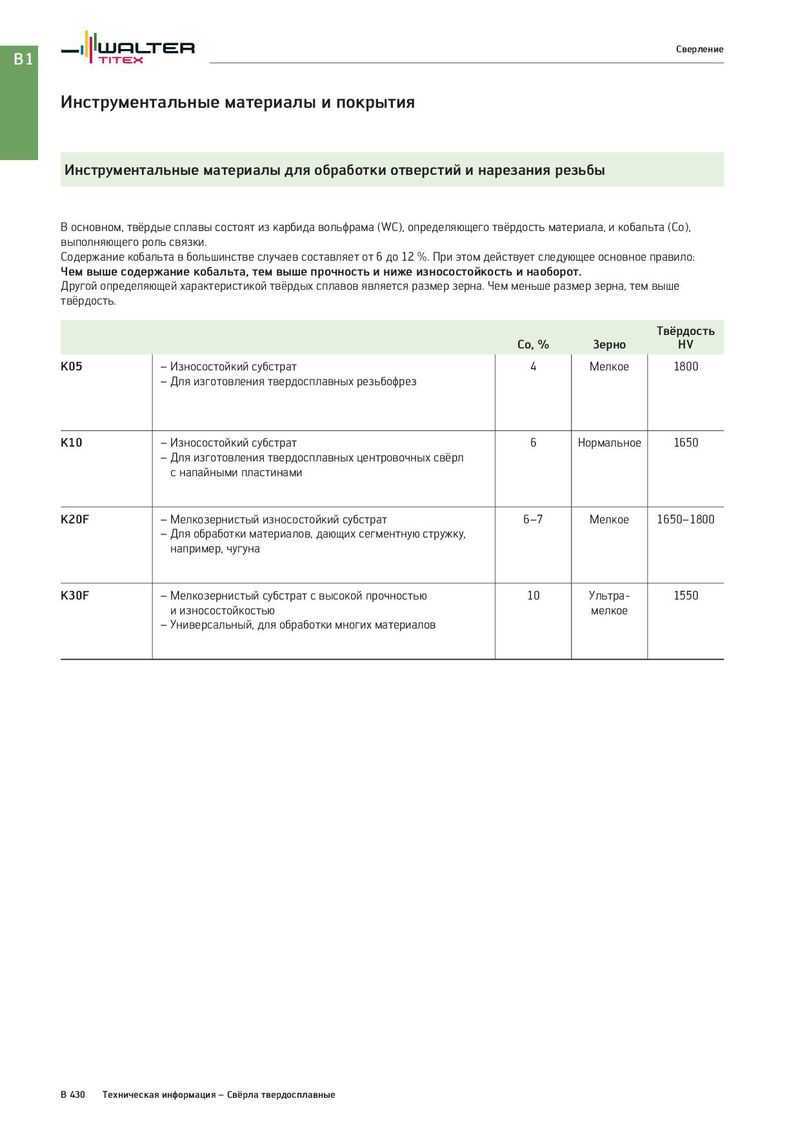

B1 Сверление Инструментальные материалы и покрытия Инструментальные материалы для обработки отверстий и нарезания резьбы В основном, твёрдые сплавы состоят из карбида вольфрама (WC), определяющего твёрдость материала, и кобальта (Co), выполняющего роль связки. Содержание кобальта в большинстве случаев составляет от 6 до 12 %. При этом действует следующее основное правило: Чем выше содержание кобальта, тем выше прочность и ниже износостойкость и наоборот. Другой определяющей характеристикой твёрдых сплавов является размер зерна. Чем меньше размер зерна, тем выше твёрдость. Твёрдость Co, % Зерно HV K05 – Износостойкий субстрат 4 Мелкое 1800 – Для изготовления твердосплавных резьбофрез K10 – Износостойкий субстрат 6 Нормальное 1650 – Для изготовления твердосплавных центровочных свёрл с напайными пластинами K20F – Мелкозернистый износостойкий субстрат 6–7 Мелкое 1650–1800 – Для обработки материалов, дающих сегментную стружку, например, чугуна K30F – Мелкозернистый субстрат с высокой прочностью 10 Ультра- 1550 и износостойкостью мелкое – Универсальный, для обработки многих материалов B 430 Техническая информация – Свёрла твердосплавные
