Общий каталог Walter 2017 - страница 934

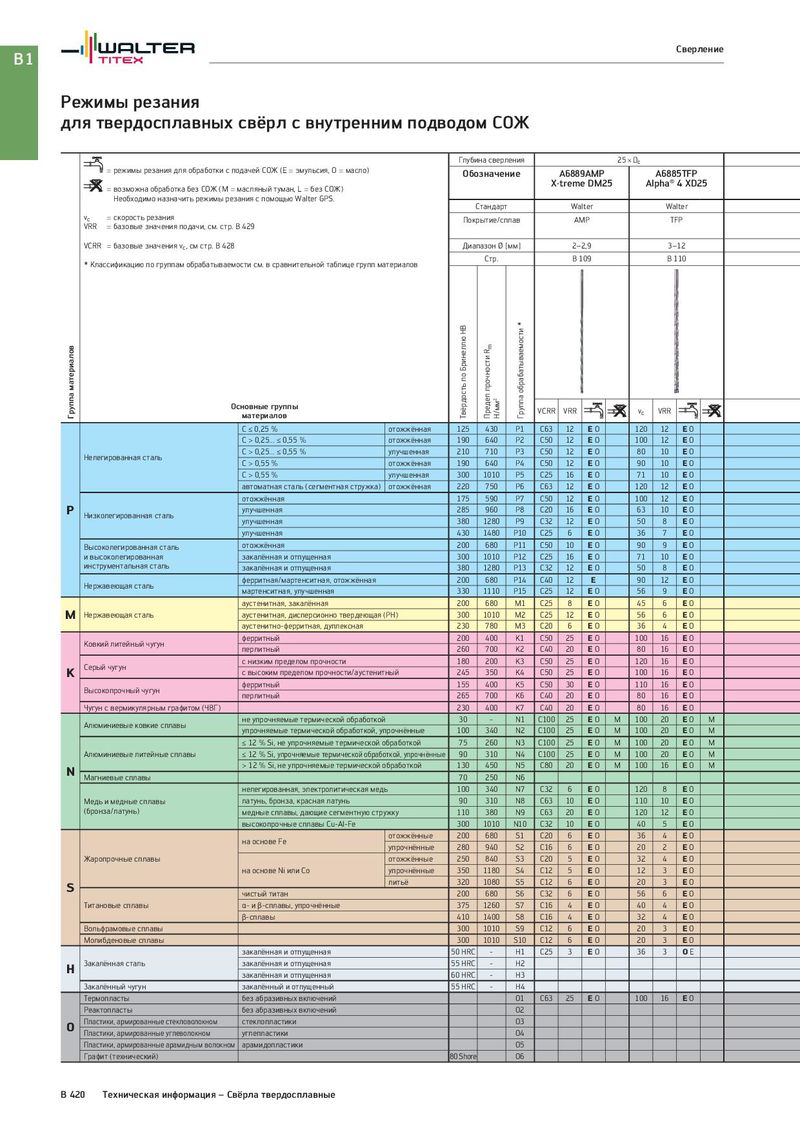

B1 Сверление Режимы резания для твердосплавных свёрл с внутренним подводом СОЖ Глубина сверления 25 × Dc = режимы резания для обработки с подачей СОЖ (E = эмульсия, O = масло) Обозначение A6889AMP A6885TFP = возможна обработка без СОЖ (M = масляный туман, L = без СОЖ) X·treme DM25 Alpha® 4 XD25 Необходимо назначить режимы резания с помощью Walter GPS. Стандарт Walter Walter vc = скорость резания Покрытие/сплав AMP TFP VRR = базовые значения подачи, см. стр. B 429 VCRR = базовые значения vc, см стр. B 428 Диапазон Ø [мм] 2–2,9 3–12 * Классификацию по группам обрабатываемости см. в сравнительной таблице групп материалов Стр. B 109 B 110 Группа материалов Основные группы Твёрдость по Бринеллю HB Предел прочности Rm Н/мм2 Группа обрабатываемости * VCRR VRR vc VRR материалов C ≤ 0,25 % отожжённая 125 430 P1 C63 12 EO 120 12 EO C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 C50 12 EO 100 12 EO Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 C50 12 EO 80 10 EO C > 0,55 % отожжённая 190 640 P4 C50 12 EO 90 10 EO C > 0,55 % улучшенная 300 1010 P5 C25 16 EO 71 10 EO автоматная сталь (сегментная стружка) отожжённая 220 750 P6 C63 12 EO 120 12 EO отожжённая 175 590 P7 C50 12 EO 100 12 EO P Низколегированная сталь улучшенная 285 960 P8 C20 16 EO 63 10 EO улучшенная 380 1280 P9 C32 12 EO 50 8 EO улучшенная 430 1480 P10 C25 6 EO 36 7 EO Высоколегированная сталь отожжённая 200 680 P11 C50 10 EO 90 9 EO и высоколегированная закалённая и отпущенная 300 1010 P12 C25 16 EO 71 10 EO инструментальная сталь закалённая и отпущенная 380 1280 P13 C32 12 EO 50 8 EO Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 C40 12 E 90 12 EO мартенситная, улучшенная 330 1110 P15 C25 12 EO 56 9 EO аустенитная, закалённая 200 680 M1 C25 8 EO 45 6 EO M Нержавеющая сталь аустенитная, дисперсионно твердеющая (PH) 300 1010 M2 C25 12 EO 56 6 EO аустенитно-ферритная, дуплексная 230 780 M3 C20 6 EO 36 4 EO Ковкий литейный чугун ферритный 200 400 K1 C50 25 EO 100 16 EO перлитный 260 700 K2 C40 20 EO 80 16 EO Серый чугун с низким пределом прочности 180 200 K3 C50 25 EO 120 16 EO K с высоким пределом прочности/аустенитный 245 350 K4 C50 25 EO 100 16 EO Высокопрочный чугун ферритный 155 400 K5 C50 30 EO 110 16 EO перлитный 265 700 K6 C40 20 EO 80 16 EO Чугун с вермикулярным графитом (ЧВГ) 230 400 K7 C40 20 EO 80 16 EO Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 C100 25 EO M 100 20 EO M упрочняемые термической обработкой, упрочнённые 100 340 N2 C100 25 EO M 100 20 EO M ≤ 12 % Si, не упрочняемые термической обработкой 75 260 N3 C100 25 EO M 100 20 EO M Алюминиевые литейные сплавы ≤ 12 % Si, упрочняемые термической обработкой, упрочнённые 90 310 N4 C100 25 EO M 100 20 EO M N > 12 % Si, не упрочняемые термической обработкой 130 450 N5 C80 20 EO M 100 16 EO M Магниевые сплавы 70 250 N6 нелегированная, электролитическая медь 100 340 N7 C32 6 EO 120 8 EO Медь и медные сплавы латунь, бронза, красная латунь 90 310 N8 C63 10 EO 110 10 EO (бронза/латунь) медные сплавы, дающие сегментную стружку 110 380 N9 C63 20 EO 120 12 EO высокопрочные сплавы Cu-Al-Fe 300 1010 N10 C32 10 EO 40 5 EO на основе Fe отожжённые 200 680 S1 C20 6 EO 36 4 EO упрочнённые 280 940 S2 C16 6 EO 20 2 EO Жаропрочные сплавы отожжённые 250 840 S3 C20 5 EO 32 4 EO на основе Ni или Co упрочнённые 350 1180 S4 C12 5 EO 12 3 EO S литьё 320 1080 S5 C12 6 EO 20 3 EO чистый титан 200 680 S6 C32 6 EO 56 6 EO Титановые сплавы α- и β-сплавы, упрочнённые 375 1260 S7 C16 4 EO 40 4 EO β-сплавы 410 1400 S8 C16 4 EO 32 4 EO Вольфрамовые сплавы 300 1010 S9 C12 6 EO 20 3 EO Молибденовые сплавы 300 1010 S10 C12 6 EO 20 3 EO закалённая и отпущенная 50 HRC - H1 C25 3 EO 36 3 OE H Закалённая сталь закалённая и отпущенная 55 HRC - H2 закалённая и отпущенная 60 HRC - H3 Закалённый чугун закалённый и отпущенный 55 HRC - H4 Термопласты без абразивных включений O1 C63 25 EO 100 16 EO Реактопласты без абразивных включений O2 O Пластики, армированные стекловолокном стеклопластики O3 Пластики, армированные углеволокном углепластики O4 Пластики, армированные арамидным волокном арамидопластики O5 Графит (технический) 80 Shore O6 B 420 Техническая информация – Свёрла твердосплавные
