Общий каталог Walter 2017 - страница 793

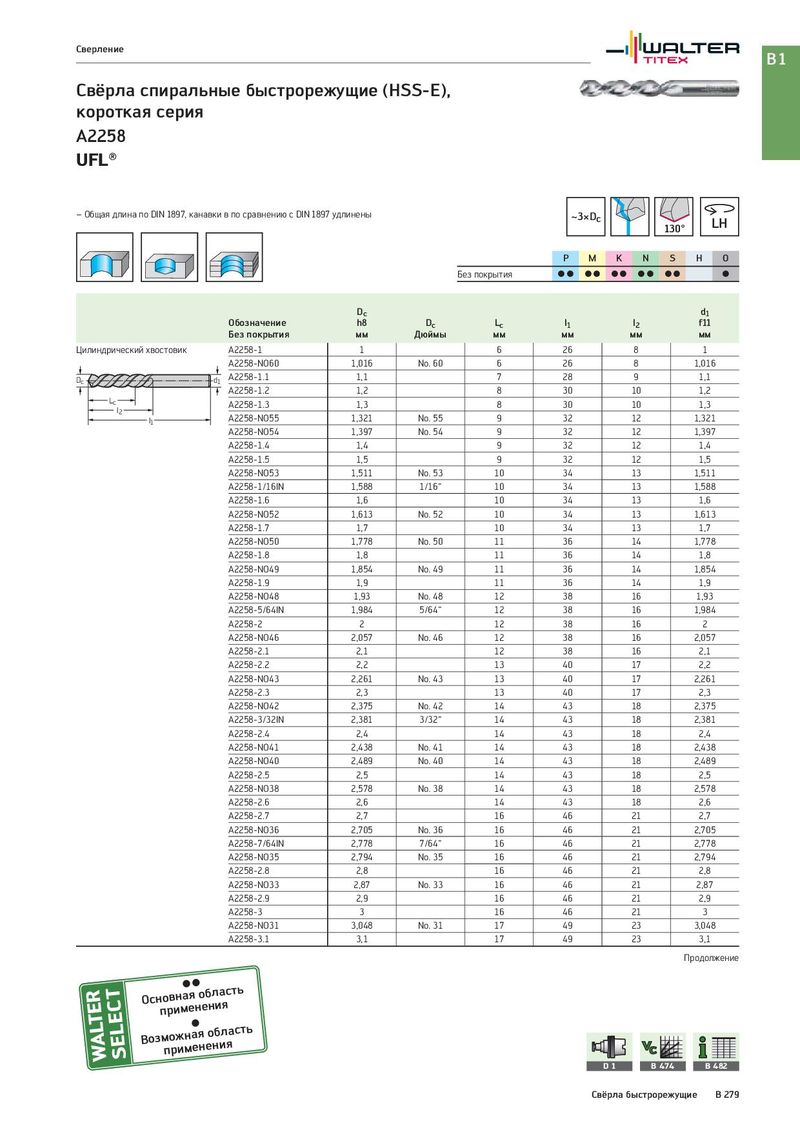

Сверление B1 Свёрла спиральные быстрорежущие (HSS-E), короткая серия A2258 UFL® – Общая длина по DIN 1897, канавки в по сравнению с DIN 1897 удлинены ~3×Dc LH 130° P M K N S H O Без покрытия CC CC CC CC CC C Dc d1 Обозначение h8 Dc Lc l1 l2 f11 Без покрытия мм Дюймы мм мм мм мм Цилиндрический хвостовик A2258-1 1 6 26 8 1 A2258-NO60 1,016 No. 60 6 26 8 1,016 Dc d1 A2258-1.1 1,1 7 28 9 1,1 A2258-1.2 1,2 8 30 10 1,2 Lc A2258-1.3 1,3 8 30 10 1,3 l2 A2258-NO55 1,321 No. 55 9 32 12 1,321 l1 A2258-NO54 1,397 No. 54 9 32 12 1,397 A2258-1.4 1,4 9 32 12 1,4 A2258-1.5 1,5 9 32 12 1,5 A2258-NO53 1,511 No. 53 10 34 13 1,511 A2258-1/16IN 1,588 1/16“ 10 34 13 1,588 A2258-1.6 1,6 10 34 13 1,6 A2258-NO52 1,613 No. 52 10 34 13 1,613 A2258-1.7 1,7 10 34 13 1,7 A2258-NO50 1,778 No. 50 11 36 14 1,778 A2258-1.8 1,8 11 36 14 1,8 A2258-NO49 1,854 No. 49 11 36 14 1,854 A2258-1.9 1,9 11 36 14 1,9 A2258-NO48 1,93 No. 48 12 38 16 1,93 A2258-5/64IN 1,984 5/64“ 12 38 16 1,984 A2258-2 2 12 38 16 2 A2258-NO46 2,057 No. 46 12 38 16 2,057 A2258-2.1 2,1 12 38 16 2,1 A2258-2.2 2,2 13 40 17 2,2 A2258-NO43 2,261 No. 43 13 40 17 2,261 A2258-2.3 2,3 13 40 17 2,3 A2258-NO42 2,375 No. 42 14 43 18 2,375 A2258-3/32IN 2,381 3/32“ 14 43 18 2,381 A2258-2.4 2,4 14 43 18 2,4 A2258-NO41 2,438 No. 41 14 43 18 2,438 A2258-NO40 2,489 No. 40 14 43 18 2,489 A2258-2.5 2,5 14 43 18 2,5 A2258-NO38 2,578 No. 38 14 43 18 2,578 A2258-2.6 2,6 14 43 18 2,6 A2258-2.7 2,7 16 46 21 2,7 A2258-NO36 2,705 No. 36 16 46 21 2,705 A2258-7/64IN 2,778 7/64“ 16 46 21 2,778 A2258-NO35 2,794 No. 35 16 46 21 2,794 A2258-2.8 2,8 16 46 21 2,8 A2258-NO33 2,87 No. 33 16 46 21 2,87 A2258-2.9 2,9 16 46 21 2,9 A2258-3 3 16 46 21 3 A2258-NO31 3,048 No. 31 17 49 23 3,048 A2258-3.1 3,1 17 49 23 3,1 Продолжение Оснпорвинмаеяноебнлиаясть Возмпоржимнаеянеонбиляасть D1 B 474 B 482 Свёрла быстрорежущие B 279
