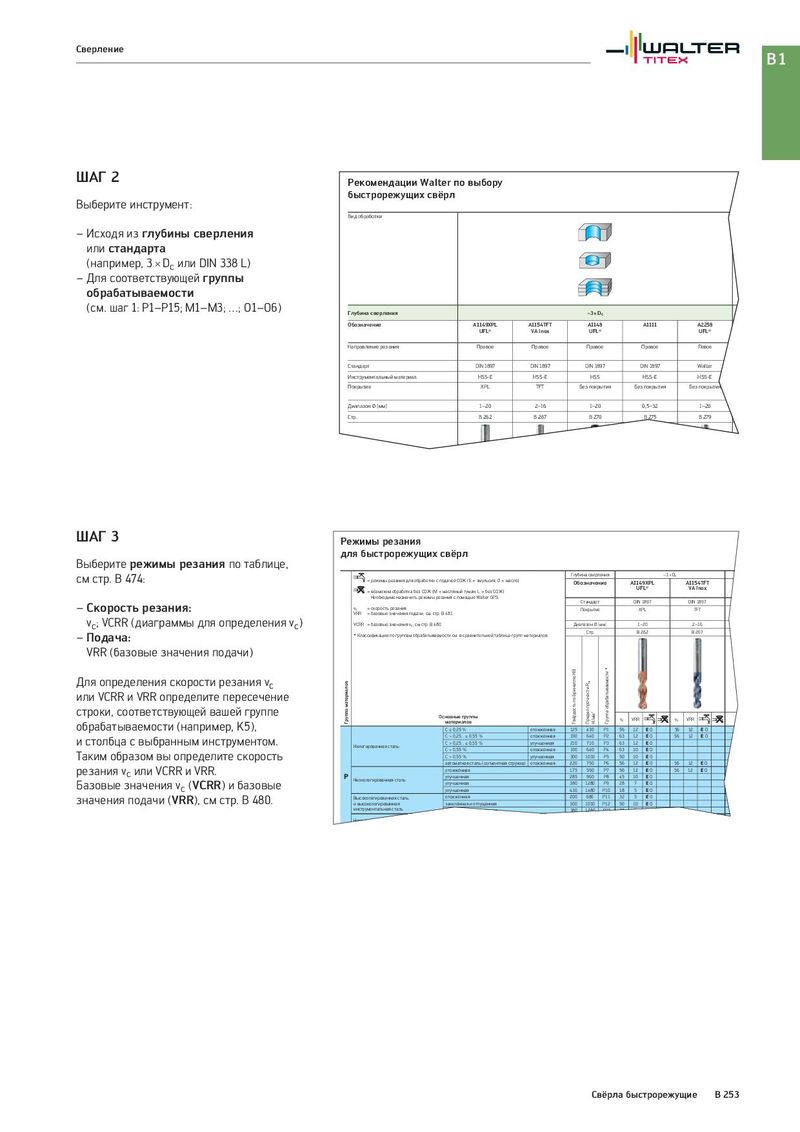

Сверление B1 ШАГ 2 Рекомендации Walter по выбору быстрорежущих свёрл Выберите инструмент: Вид обработки – Исходя из глубины сверления или стандарта (например, 3 × Dc или DIN 338 L) – Для соответствующей группы обрабатываемости (см. шаг 1: P1–P15; M1–M3; …; O1–O6) Глубина сверления ~3 × Dc Обозначение A1149XPL A1154TFT A1148 A1111 A2258 UFL® VA Inox UFL® UFL® Направление резания Правое Правое Правое Правое Левое Стандарт DIN 1897 DIN 1897 DIN 1897 DIN 1897 Walter Инструментальный материал HSS-E HSS-E HSS HSS-E HSS-E Покрытие XPL TFT Без покрытия Без покрытия Без покрытия Диапазон Ø [мм] 1–20 2–16 1–20 0,5–32 1–20 Стр. B 262 B 267 B 270 B 275 B 279 ШАГ 3 Режимы резания для быстрорежущих свёрл Выберите режимы резания по таблице, см стр. B 474: Глубина сверления ~3 × Dc = режимы резания для обработки с подачей СОЖ (E = эмульсия, O = масло) Обозначение A1149XPL A1154TFT = возможна обработка без СОЖ (M = масляный туман, L = без СОЖ) UFL® VA Inox Необходимо назначить режимы резания с помощью Walter GPS. – Скорость резания: Стандарт DIN 1897 DIN 1897 vc = скорость резания Покрытие XPL TFT VRR = базовые значения подачи, см. стр. B 481 vc; VCRR (диаграммы для определения vc) VCRR = базовые значения vc, см стр. B 480 Диапазон Ø [мм] 1–20 2–16 – Подача: * Классификацию по группам обрабатываемости см. в сравнительной таблице групп материалов Стр. B 262 B 267 VRR (базовые значения подачи) Для определения скорости резания vc Группа материалов Твёрдость по Бринеллю HB Предел прочности Rm Группа обрабатываемости * или VCRR и VRR определите пересечение строки, соответствующей вашей группе Основные группы Н/мм2 материалов vc VRR vc VRR обрабатываемости (например, K5), C ≤ 0,25 % отожжённая 125 430 P1 56 12 EO 56 12 EO и столбца с выбранным инструментом. C > 0,25... ≤ 0,55 % отожжённая 190 640 P2 63 12 EO 56 12 EO Нелегированная сталь C > 0,25... ≤ 0,55 % улучшенная 210 710 P3 63 12 EO Таким образом вы определите скорость C > 0,55 % отожжённая 190 640 P4 63 10 EO C > 0,55 % улучшенная 300 1010 P5 50 10 EO автоматная сталь (сегментная стружка) отожжённая 220 750 P6 56 12 EO 56 12 EO резания vc или VCRR и VRR. отожжённая 175 590 P7 56 12 EO 56 12 EO P Низколегированная сталь улучшенная 285 960 P8 45 10 EO Базовые значения vc (VCRR) и базовые улучшенная 380 1280 P9 28 7 EO улучшенная 430 1480 P10 18 5 EO значения подачи (VRR), см стр. B 480. Высоколегированная сталь отожжённая 200 680 P11 32 5 EO и высоколегированная закалённая и отпущенная 300 1010 P12 50 10 EO инструментальная сталь закалённая и отпущенная 380 1280 P13 25 7 EO Нержавеющая сталь ферритная/мартенситная, отожжённая 200 680 P14 50 12 EO мартенситная улучшенная 330 1110 P15 50 10 EO Свёрла быстрорежущие B 253
