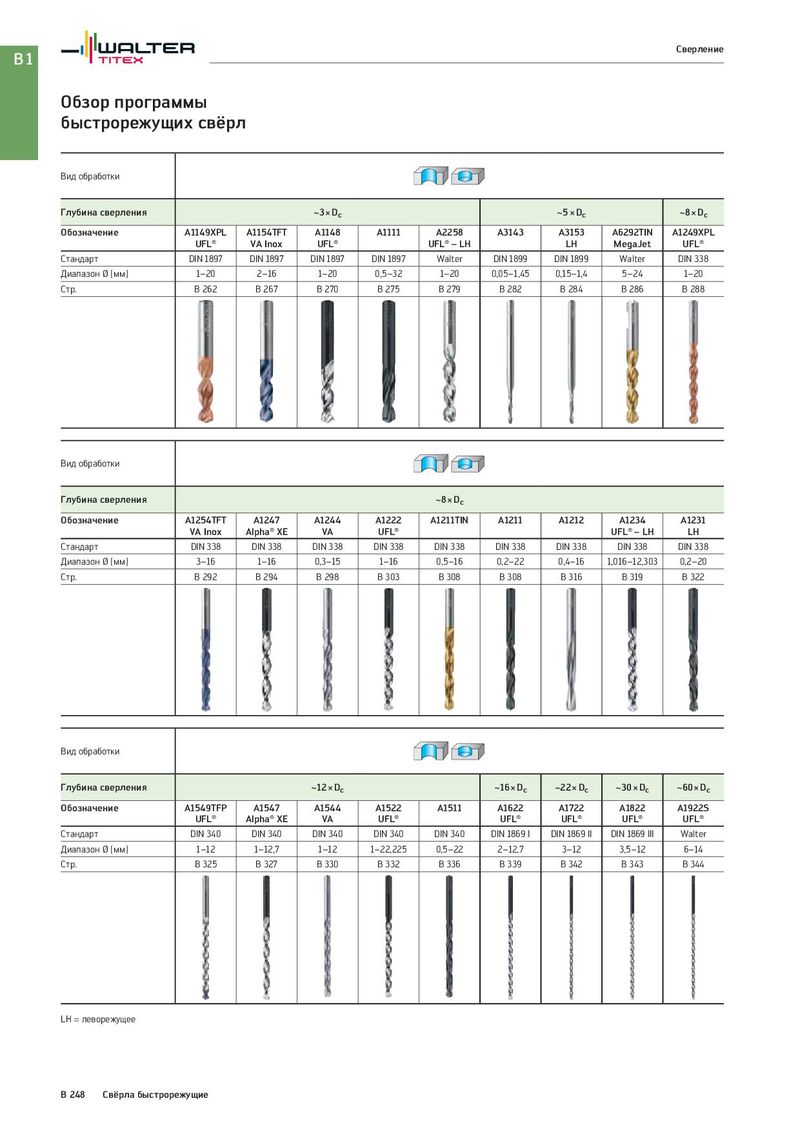

Общий каталог Walter 2017 - страница 762

B1 Сверление Обзор программы быстрорежущих свёрл Вид обработки Глубина сверления ~3 × Dc ~5 × Dc ~8 × Dc Обозначение A1149XPL A1154TFT A1148 A1111 A2258 A3143 A3153 A6292TIN A1249XPL UFL® VA Inox UFL® UFL® – LH LH MegaJet UFL® Стандарт DIN 1897 DIN 1897 DIN 1897 DIN 1897 Walter DIN 1899 DIN 1899 Walter DIN 338 Диапазон Ø [мм] 1–20 2–16 1–20 0,5–32 1–20 0,05–1,45 0,15–1,4 5–24 1–20 Стр. B 262 B 267 B 270 B 275 B 279 B 282 B 284 B 286 B 288 Вид обработки Глубина сверления ~8 × Dc Обозначение A1254TFT A1247 A1244 A1222 A1211TIN A1211 A1212 A1234 A1231 VA Inox Alpha® XE VA UFL® UFL® – LH LH Стандарт DIN 338 DIN 338 DIN 338 DIN 338 DIN 338 DIN 338 DIN 338 DIN 338 DIN 338 Диапазон Ø [мм] 3–16 1–16 0,3–15 1–16 0,5–16 0,2–22 0,4–16 1,016–12,303 0,2–20 Стр. B 292 B 294 B 298 B 303 B 308 B 308 B 316 B 319 B 322 Вид обработки Глубина сверления ~12 × Dc ~16 × Dc ~22 × Dc ~30 × Dc ~60 × Dc Обозначение A1549TFP A1547 A1544 A1522 A1511 A1622 A1722 A1822 A1922S UFL® Alpha® XE VA UFL® UFL® UFL® UFL® UFL® Стандарт DIN 340 DIN 340 DIN 340 DIN 340 DIN 340 DIN 1869 I DIN 1869 II DIN 1869 III Walter Диапазон Ø [мм] 1–12 1–12,7 1–12 1–22,225 0,5–22 2–12,7 3–12 3,5–12 6–14 Стр. B 325 B 327 B 330 B 332 B 336 B 339 B 342 B 343 B 344 LH = леворежущее B 248 Свёрла быстрорежущие
