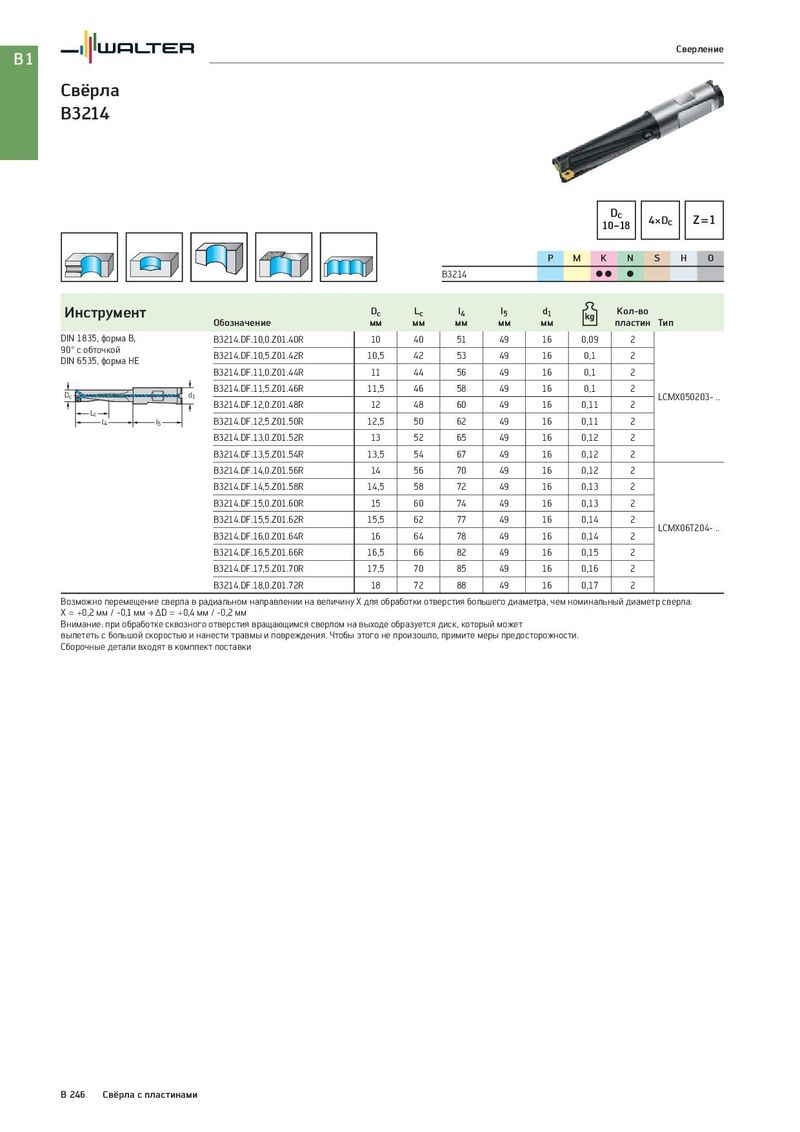

B1 Сверление Свёрла B3214 Dc 4×Dc Z=1 10−18 P M K N S H O B3214 CC C Инструмент Dc Lc l4 l5 d1 Кол-во Обозначение мм мм мм мм мм пластин Тип DIN 1835, форма B, B3214.DF.10,0.Z01.40R 10 40 51 49 16 0,09 2 90° с обточкой B3214.DF.10,5.Z01.42R 10,5 42 53 49 16 0,1 2 DIN 6535, форма HE B3214.DF.11,0.Z01.44R 11 44 56 49 16 0,1 2 Dc d1 B3214.DF.11,5.Z01.46R 11,5 46 58 49 16 0,1 2 LCMX050203- .. B3214.DF.12,0.Z01.48R 12 48 60 49 16 0,11 2 Lc l4 l5 B3214.DF.12,5.Z01.50R 12,5 50 62 49 16 0,11 2 B3214.DF.13,0.Z01.52R 13 52 65 49 16 0,12 2 B3214.DF.13,5.Z01.54R 13,5 54 67 49 16 0,12 2 B3214.DF.14,0.Z01.56R 14 56 70 49 16 0,12 2 B3214.DF.14,5.Z01.58R 14,5 58 72 49 16 0,13 2 B3214.DF.15,0.Z01.60R 15 60 74 49 16 0,13 2 B3214.DF.15,5.Z01.62R 15,5 62 77 49 16 0,14 2 LCMX06T204- .. B3214.DF.16,0.Z01.64R 16 64 78 49 16 0,14 2 B3214.DF.16,5.Z01.66R 16,5 66 82 49 16 0,15 2 B3214.DF.17,5.Z01.70R 17,5 70 85 49 16 0,16 2 B3214.DF.18,0.Z01.72R 18 72 88 49 16 0,17 2 Возможно перемещение сверла в радиальном направлении на величину X для обработки отверстия большего диаметра, чем номинальный диаметр сверла: X = +0,2 мм / -0,1 мм ‡ ΔD = +0,4 мм / -0,2 мм Внимание: при обработке сквозного отверстия вращающимся сверлом на выходе образуется диск, который может вылететь с большой скоростью и нанести травмы и повреждения. Чтобы этого не произошло, примите меры предосторожности. Сборочные детали входят в комплект поставки B 246 Свёрла с пластинами
