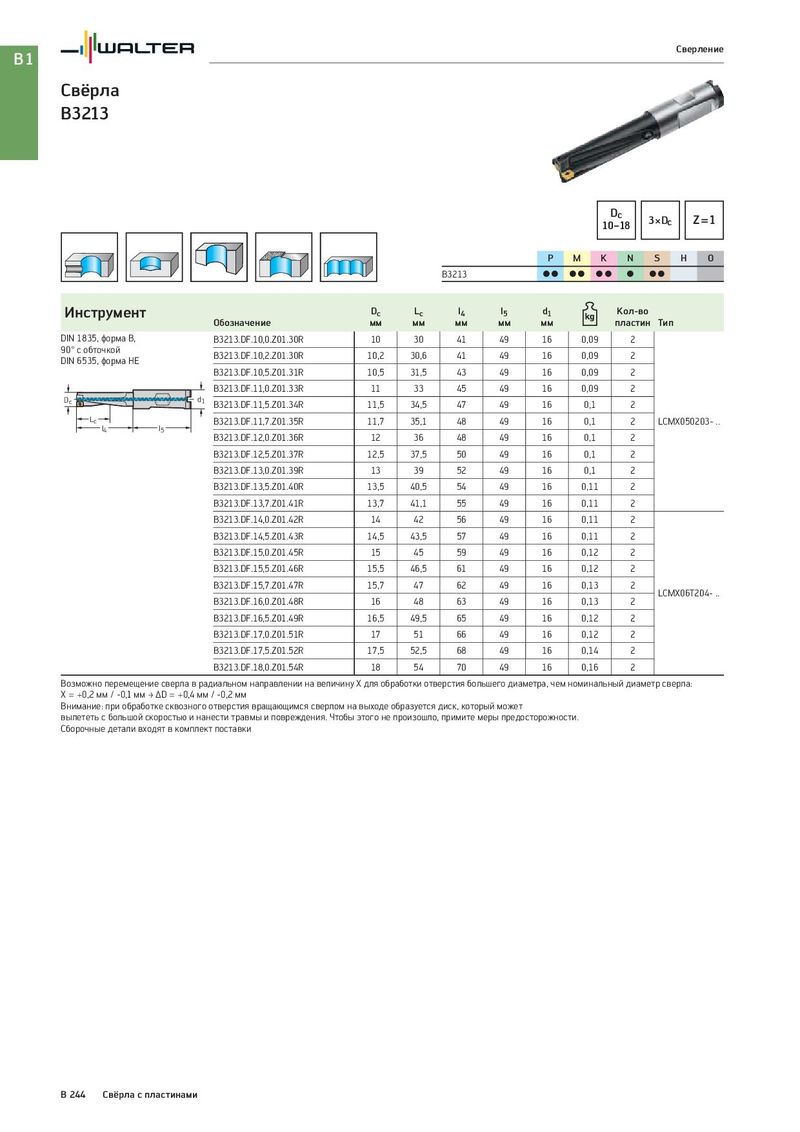

Общий каталог Walter 2017 - страница 758

B1 Сверление Свёрла B3213 Dc 3×Dc Z=1 10−18 P M K N S H O B3213 CC CC CC C CC Инструмент Dc Lc l4 l5 d1 Кол-во Обозначение мм мм мм мм мм пластин Тип DIN 1835, форма B, B3213.DF.10,0.Z01.30R 10 30 41 49 16 0,09 2 90° с обточкой B3213.DF.10,2.Z01.30R 10,2 30,6 41 49 16 0,09 2 DIN 6535, форма HE B3213.DF.10,5.Z01.31R 10,5 31,5 43 49 16 0,09 2 B3213.DF.11,0.Z01.33R 11 33 45 49 16 0,09 2 Dc d1 B3213.DF.11,5.Z01.34R 11,5 34,5 47 49 16 0,1 2 Lc B3213.DF.11,7.Z01.35R 11,7 35,1 48 49 16 0,1 2 LCMX050203- .. l4 l5 B3213.DF.12,0.Z01.36R 12 36 48 49 16 0,1 2 B3213.DF.12,5.Z01.37R 12,5 37,5 50 49 16 0,1 2 B3213.DF.13,0.Z01.39R 13 39 52 49 16 0,1 2 B3213.DF.13,5.Z01.40R 13,5 40,5 54 49 16 0,11 2 B3213.DF.13,7.Z01.41R 13,7 41,1 55 49 16 0,11 2 B3213.DF.14,0.Z01.42R 14 42 56 49 16 0,11 2 B3213.DF.14,5.Z01.43R 14,5 43,5 57 49 16 0,11 2 B3213.DF.15,0.Z01.45R 15 45 59 49 16 0,12 2 B3213.DF.15,5.Z01.46R 15,5 46,5 61 49 16 0,12 2 B3213.DF.15,7.Z01.47R 15,7 47 62 49 16 0,13 2 LCMX06T204- .. B3213.DF.16,0.Z01.48R 16 48 63 49 16 0,13 2 B3213.DF.16,5.Z01.49R 16,5 49,5 65 49 16 0,12 2 B3213.DF.17,0.Z01.51R 17 51 66 49 16 0,12 2 B3213.DF.17,5.Z01.52R 17,5 52,5 68 49 16 0,14 2 B3213.DF.18,0.Z01.54R 18 54 70 49 16 0,16 2 Возможно перемещение сверла в радиальном направлении на величину X для обработки отверстия большего диаметра, чем номинальный диаметр сверла: X = +0,2 мм / -0,1 мм ‡ ΔD = +0,4 мм / -0,2 мм Внимание: при обработке сквозного отверстия вращающимся сверлом на выходе образуется диск, который может вылететь с большой скоростью и нанести травмы и повреждения. Чтобы этого не произошло, примите меры предосторожности. Сборочные детали входят в комплект поставки B 244 Свёрла с пластинами
