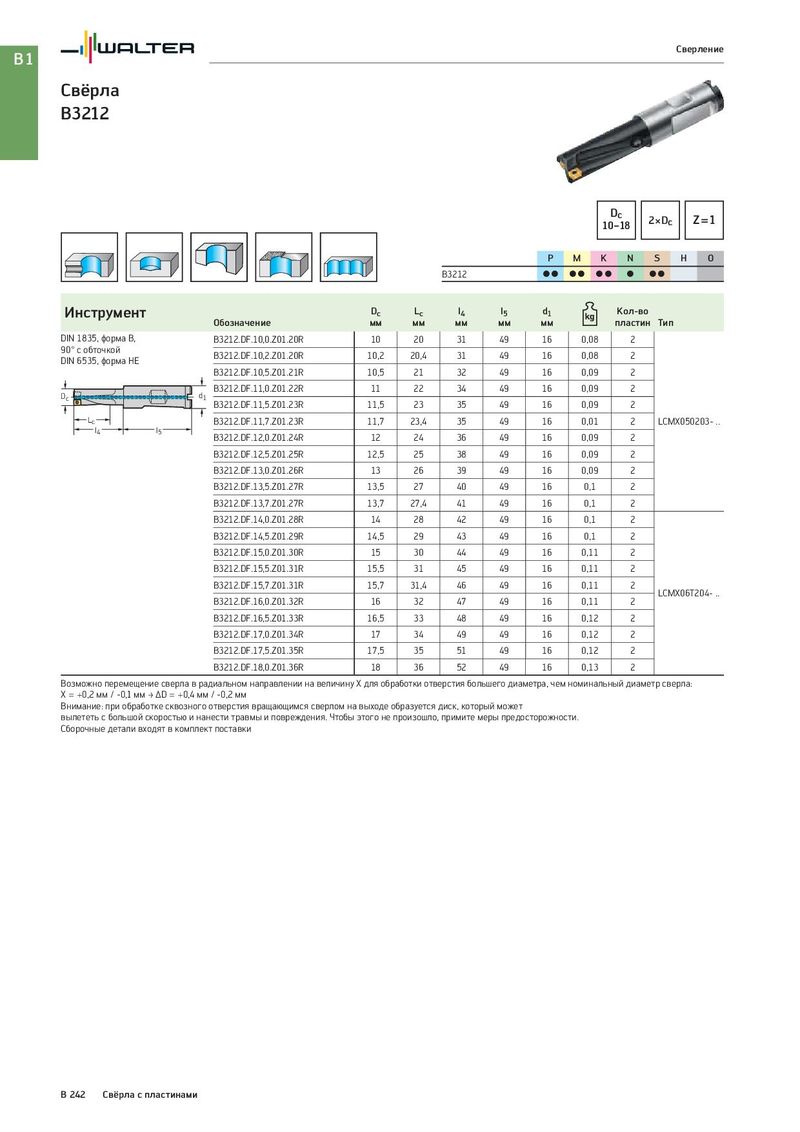

Общий каталог Walter 2017 - страница 756

B1 Сверление Свёрла B3212 Dc 2×Dc Z=1 10−18 P M K N S H O B3212 CC CC CC C CC Инструмент Dc Lc l4 l5 d1 Кол-во Обозначение мм мм мм мм мм пластин Тип DIN 1835, форма B, B3212.DF.10,0.Z01.20R 10 20 31 49 16 0,08 2 90° с обточкой B3212.DF.10,2.Z01.20R 10,2 20,4 31 49 16 0,08 2 DIN 6535, форма HE B3212.DF.10,5.Z01.21R 10,5 21 32 49 16 0,09 2 d1 B3212.DF.11,0.Z01.22R 11 22 34 49 16 0,09 2 Dc B3212.DF.11,5.Z01.23R 11,5 23 35 49 16 0,09 2 Lc B3212.DF.11,7.Z01.23R 11,7 23,4 35 49 16 0,01 2 LCMX050203- .. l4 l5 B3212.DF.12,0.Z01.24R 12 24 36 49 16 0,09 2 B3212.DF.12,5.Z01.25R 12,5 25 38 49 16 0,09 2 B3212.DF.13,0.Z01.26R 13 26 39 49 16 0,09 2 B3212.DF.13,5.Z01.27R 13,5 27 40 49 16 0,1 2 B3212.DF.13,7.Z01.27R 13,7 27,4 41 49 16 0,1 2 B3212.DF.14,0.Z01.28R 14 28 42 49 16 0,1 2 B3212.DF.14,5.Z01.29R 14,5 29 43 49 16 0,1 2 B3212.DF.15,0.Z01.30R 15 30 44 49 16 0,11 2 B3212.DF.15,5.Z01.31R 15,5 31 45 49 16 0,11 2 B3212.DF.15,7.Z01.31R 15,7 31,4 46 49 16 0,11 2 LCMX06T204- .. B3212.DF.16,0.Z01.32R 16 32 47 49 16 0,11 2 B3212.DF.16,5.Z01.33R 16,5 33 48 49 16 0,12 2 B3212.DF.17,0.Z01.34R 17 34 49 49 16 0,12 2 B3212.DF.17,5.Z01.35R 17,5 35 51 49 16 0,12 2 B3212.DF.18,0.Z01.36R 18 36 52 49 16 0,13 2 Возможно перемещение сверла в радиальном направлении на величину X для обработки отверстия большего диаметра, чем номинальный диаметр сверла: X = +0,2 мм / -0,1 мм ‡ ΔD = +0,4 мм / -0,2 мм Внимание: при обработке сквозного отверстия вращающимся сверлом на выходе образуется диск, который может вылететь с большой скоростью и нанести травмы и повреждения. Чтобы этого не произошло, примите меры предосторожности. Сборочные детали входят в комплект поставки B 242 Свёрла с пластинами
