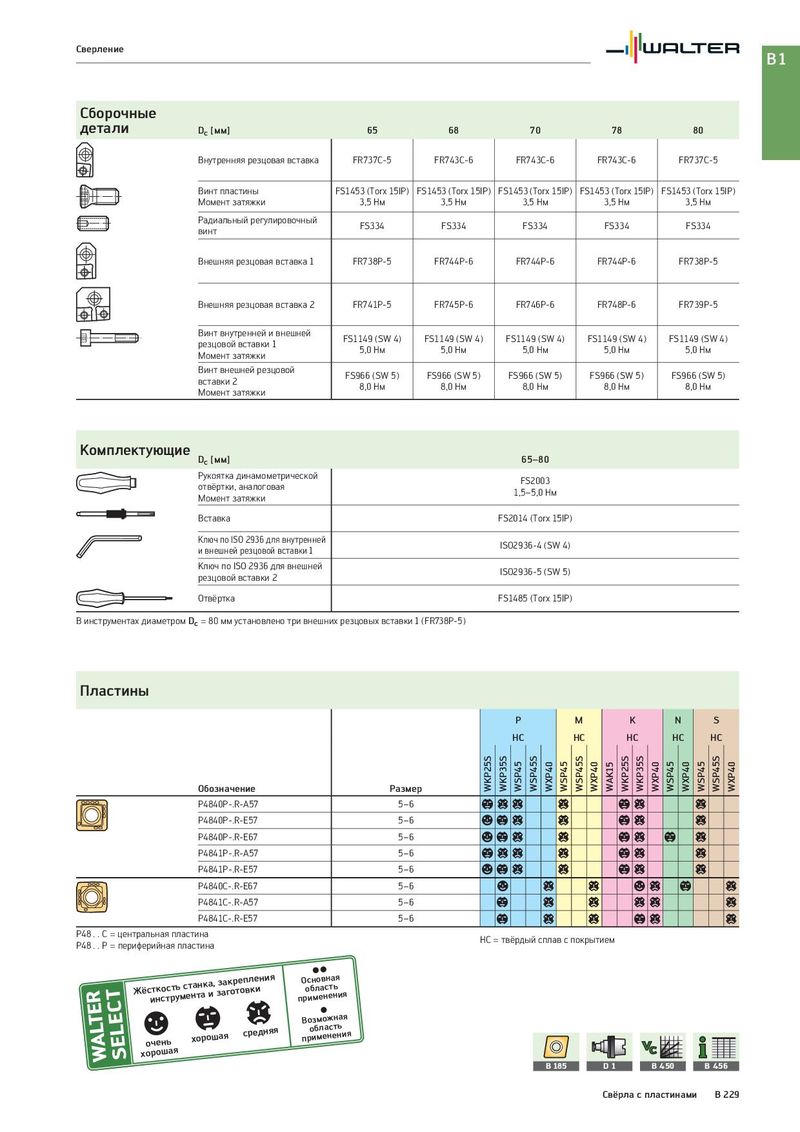

Сверление B1 Сборочные детали Dc [мм] 65 68 70 78 80 Внутренняя резцовая вставка FR737C-5 FR743C-6 FR743C-6 FR743C-6 FR737C-5 Винт пластины FS1453 (Torx 15IP) FS1453 (Torx 15IP) FS1453 (Torx 15IP) FS1453 (Torx 15IP) FS1453 (Torx 15IP) Момент затяжки 3,5 Нм 3,5 Нм 3,5 Нм 3,5 Нм 3,5 Нм Радиальный регулировочный FS334 FS334 FS334 FS334 FS334 винт Внешняя резцовая вставка 1 FR738P-5 FR744P-6 FR744P-6 FR744P-6 FR738P-5 Внешняя резцовая вставка 2 FR741P-5 FR745P-6 FR746P-6 FR748P-6 FR739P-5 Винт внутренней и внешней FS1149 (SW 4) FS1149 (SW 4) FS1149 (SW 4) FS1149 (SW 4) FS1149 (SW 4) резцовой вставки 1 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм Момент затяжки Винт внешней резцовой FS966 (SW 5) FS966 (SW 5) FS966 (SW 5) FS966 (SW 5) FS966 (SW 5) вставки 2 8,0 Нм 8,0 Нм 8,0 Нм 8,0 Нм 8,0 Нм Момент затяжки Комплектующие Dc [мм] 65–80 Рукоятка динамометрической FS2003 отвёртки, аналоговая 1,5–5,0 Нм Момент затяжки Вставка FS2014 (Torx 15IP) Ключ по ISO 2936 для внутренней ISO2936-4 (SW 4) и внешней резцовой вставки 1 Ключ по ISO 2936 для внешней ISO2936-5 (SW 5) резцовой вставки 2 Отвёртка FS1485 (Torx 15IP) В инструментах диаметром Dc = 80 мм установлено три внешних резцовых вставки 1 (FR738P-5) Пластины P M K N S HC HC HC HC HC Обозначение Размер WKP25S WKP35S WSP45 WSP45S WXP40 WSP45 WSP45S WXP40 WAK15 WKP25S WKP35S WXP40 WSP45 WXP40 WSP45 WSP45S WXP40 P4840P-.R-A57 5–6 bcc c bc c P4840P-.R-E57 5–6 abc c bc c P4840P-.R-E67 5–6 abc c bc b c P4841P-.R-A57 5–6 bcc c bc c P4841P-.R-E57 5–6 abc c bc c P4840C-.R-E67 5–6 a c c a c b c P4841C-.R-A57 5–6 b c c c c c P4841C-.R-E57 5–6 b c c b c c P48 . . C = центральная пластина HC = твёрдый сплав с покрытием P48 . . P = периферийная пластина Жёситнксотсртуьмсетнатнакаи, закрепления пОросибнмлоеавнснетаньяия заготовки хорошая средняя пВрооизбммлоеажнсетнньаияя очень хорошая B 185 D1 B 450 B 456 Свёрла с пластинами B 229
