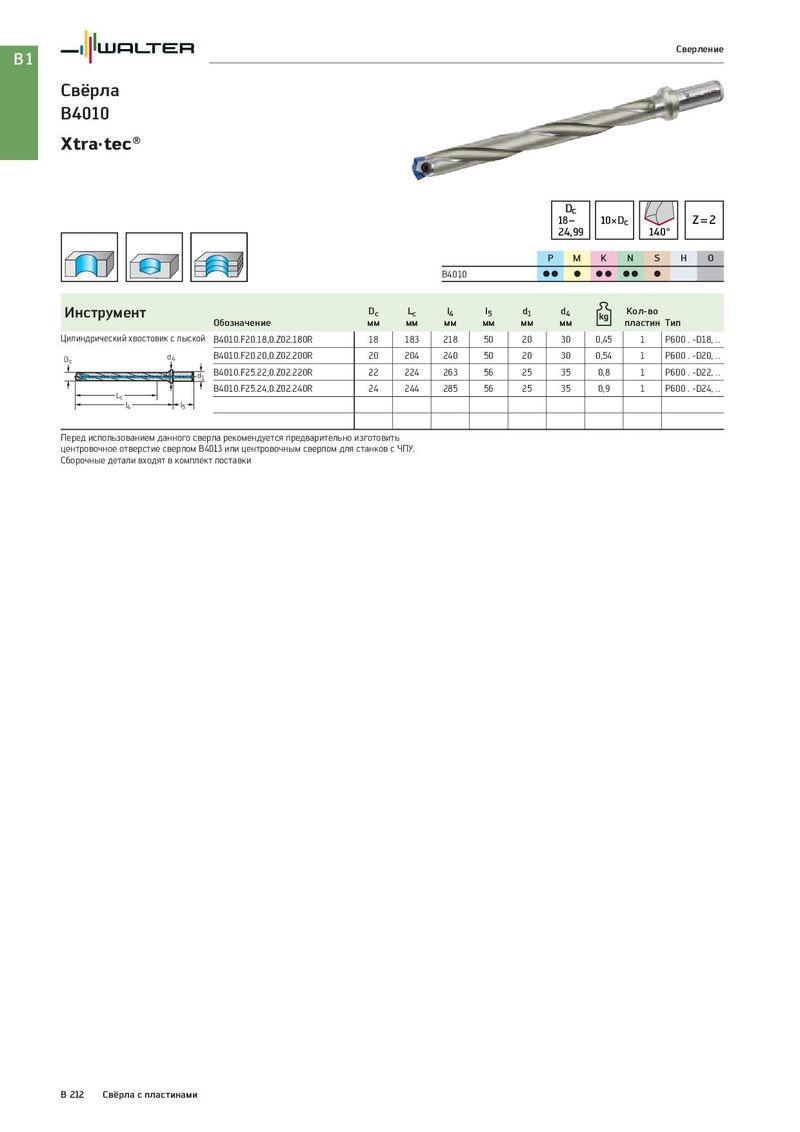

Общий каталог Walter 2017 - страница 726

B1 Сверление Свёрла B4010 Xtra·tec® Dc 18– 10×Dc Z=2 24,99 140° P M K N S H O B4010 CC C CC CC C Инструмент Dc Lc l4 l5 d1 d4 Кол-во Обозначение мм мм мм мм мм мм пластин Тип Цилиндрический хвостовик с лыской B4010.F20.18,0.Z02.180R 18 183 218 50 20 30 0,45 1 P600 . -D18, .. Dc d4 B4010.F20.20,0.Z02.200R 20 204 240 50 20 30 0,54 1 P600 . -D20, .. d1 B4010.F25.22,0.Z02.220R 22 224 263 56 25 35 0,8 1 P600 . -D22, .. Lc B4010.F25.24,0.Z02.240R 24 244 285 56 25 35 0,9 1 P600 . -D24, .. l4 l5 Перед использованием данного сверла рекомендуется предварительно изготовить центровочное отверстие сверлом B4013 или центровочным сверлом для станков с ЧПУ. Сборочные детали входят в комплект поставки B 212 Свёрла с пластинами
