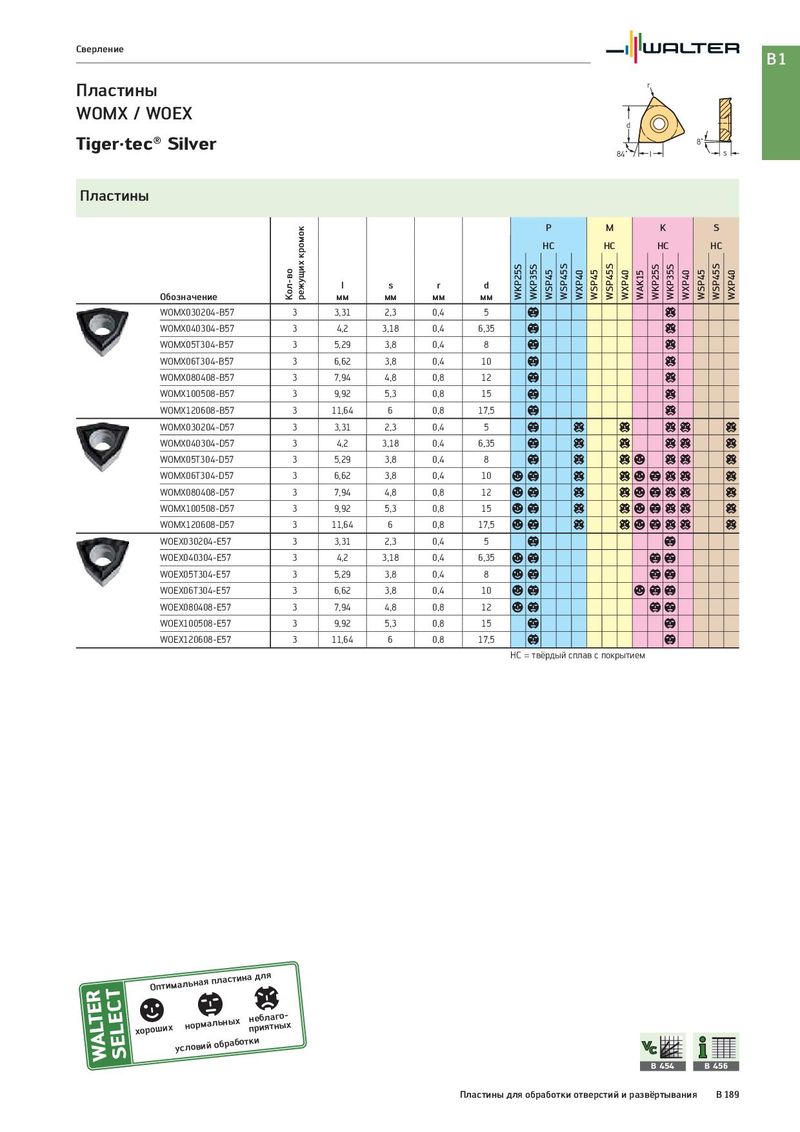

Общий каталог Walter 2017 - страница 703

Сверление B1 Пластины r WOMX / WOEX d Tiger·tec® Silver 8˚ 84˚ l s Пластины режущих кромок P M K S HC HC HC HC Кол-во l s r d WKP25S WKP35S WSP45 WSP45S WXP40 WSP45 WSP45S WXP40 WAK15 WKP25S WKP35S WXP40 WSP45 WSP45S WXP40 Обозначение мм мм мм мм WOMX030204-B57 3 3,31 2,3 0,4 5 b c WOMX040304-B57 3 4,2 3,18 0,4 6,35 b c WOMX05T304-B57 3 5,29 3,8 0,4 8 b c WOMX06T304-B57 3 6,62 3,8 0,4 10 b c WOMX080408-B57 3 7,94 4,8 0,8 12 b c WOMX100508-B57 3 9,92 5,3 0,8 15 b c WOMX120608-B57 3 11,64 6 0,8 17,5 b c WOMX030204-D57 3 3,31 2,3 0,4 5 b c c c c c WOMX040304-D57 3 4,2 3,18 0,4 6,35 b c c c c c WOMX05T304-D57 3 5,29 3,8 0,4 8 b c ca c c c WOMX06T304-D57 3 6,62 3,8 0,4 10 ab c ca b c c c WOMX080408-D57 3 7,94 4,8 0,8 12 ab c ca b c c c WOMX100508-D57 3 9,92 5,3 0,8 15 ab c ca b c c c WOMX120608-D57 3 11,64 6 0,8 17,5 ab c ca b c c c WOEX030204-E57 3 3,31 2,3 0,4 5 b b WOEX040304-E57 3 4,2 3,18 0,4 6,35 ab b b WOEX05T304-E57 3 5,29 3,8 0,4 8 ab b b WOEX06T304-E57 3 6,62 3,8 0,4 10 ab a b b WOEX080408-E57 3 7,94 4,8 0,8 12 ab b b WOEX100508-E57 3 9,92 5,3 0,8 15 b b WOEX120608-E57 3 11,64 6 0,8 17,5 b b HC = твёрдый сплав с покрытием Оптимальная пластина для хороших нормальных пнреиблятангыо-х условий обработки B 454 B 456 Пластины для обработки отверстий и развёртывания B 189
