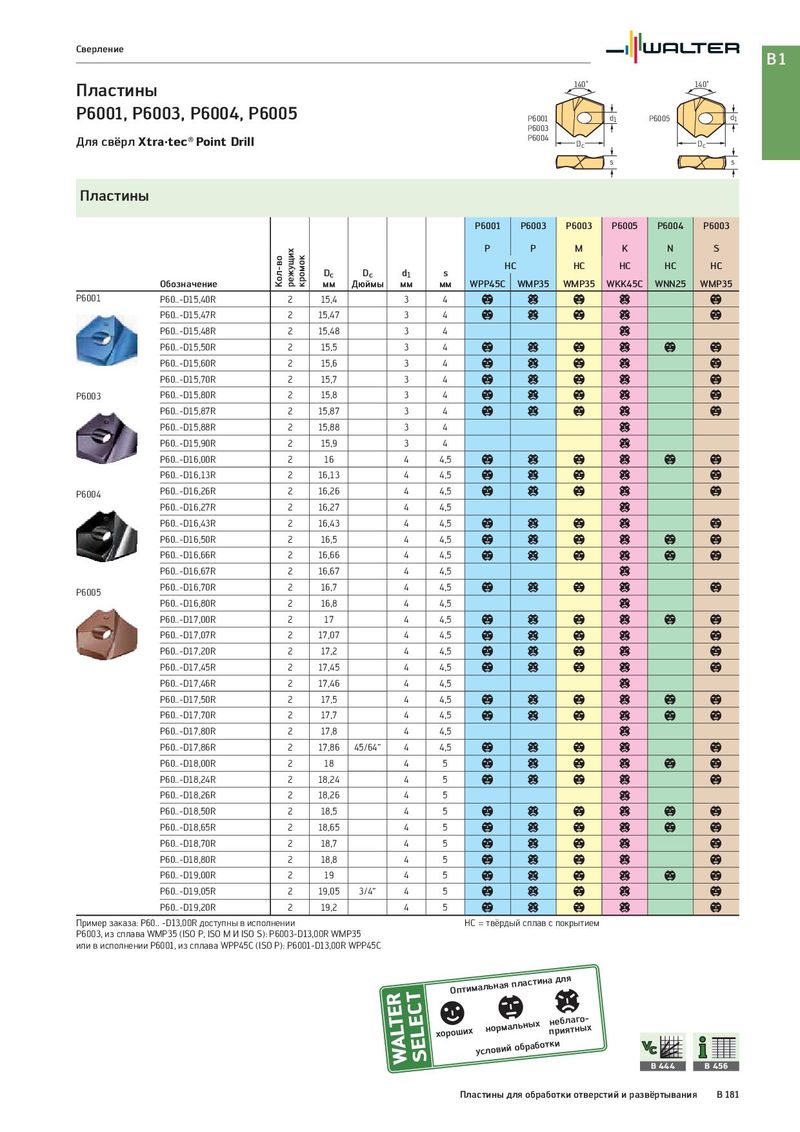

Общий каталог Walter 2017 - страница 695
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
P6001, P6003, P6004, P6005
Для свёрл Xtra·tec® Point Drill
Пластины
P6001 P6003 P6004
d1 P6005 d1
D c Dc s s
| Обозначение | Кол-во режущих кромок | Dc мм | Dc Дюймы | d1 мм | s мм | P6001 P WPP45C | P6003 P HC WMP35 | P6003 M HC WMP35 | P6005 K HC WKK45C | P6004 N HC WNN25 | P6003 S HC WMP35 | |
| P6001 | P60..-D15,40R | 2 | 15,4 | 3 | 4 | b | c | b | c | b | ||
| P60..-D15,47R | 2 | 15,47 | 3 | 4 | b | c | b | c | b | |||
| P60..-D15,48R | 2 | 15,48 | 3 | 4 | c | |||||||
| P60..-D15,50R | 2 | 15,5 | 3 | 4 | b | c | b | c | b | b | ||
| P60..-D15,60R | 2 | 15,6 | 3 | 4 | b | c | b | c | b | |||
| P60..-D15,70R | 2 | 15,7 | 3 | 4 | b | c | b | c | b | |||
| P6003 | P60..-D15,80R | 2 | 15,8 | 3 | 4 | b | c | b | c | b | ||
| P60..-D15,87R | 2 | 15,87 | 3 | 4 | b | c | b | c | b | |||
| P60..-D15,88R | 2 | 15,88 | 3 | 4 | c | |||||||
| P60..-D15,90R | 2 | 15,9 | 3 | 4 | c | |||||||
| P60..-D16,00R | 2 | 16 | 4 | 4,5 | b | c | b | c | b | b | ||
| P60..-D16,13R | 2 | 16,13 | 4 | 4,5 | b | c | b | c | b | |||
| P6004 | P60..-D16,26R | 2 | 16,26 | 4 | 4,5 | b | c | b | c | b | ||
| P60..-D16,27R | 2 | 16,27 | 4 | 4,5 | c | |||||||
| P60..-D16,43R | 2 | 16,43 | 4 | 4,5 | b | c | b | c | b | |||
| P60..-D16,50R | 2 | 16,5 | 4 | 4,5 | b | c | b | c | b | b | ||
| P60..-D16,66R | 2 | 16,66 | 4 | 4,5 | b | c | b | c | b | b | ||
| P60..-D16,67R | 2 | 16,67 | 4 | 4,5 | c | |||||||
| P6005 | P60..-D16,70R | 2 | 16,7 | 4 | 4,5 | b | c | b | c | b | ||
| P60..-D16,80R | 2 | 16,8 | 4 | 4,5 | c | |||||||
| P60..-D17,00R | 2 | 17 | 4 | 4,5 | b | c | b | c | b | b | ||
| P60..-D17,07R | 2 | 17,07 | 4 | 4,5 | b | c | b | c | b | |||
| P60..-D17,20R | 2 | 17,2 | 4 | 4,5 | b | c | b | c | b | |||
| P60..-D17,45R | 2 | 17,45 | 4 | 4,5 | b | c | b | c | b | |||
| P60..-D17,46R | 2 | 17,46 | 4 | 4,5 | c | |||||||
| P60..-D17,50R | 2 | 17,5 | 4 | 4,5 | b | c | b | c | b | b | ||
| P60..-D17,70R | 2 | 17,7 | 4 | 4,5 | b | c | b | c | b | b | ||
| P60..-D17,80R | 2 | 17,8 | 4 | 4,5 | c | |||||||
| P60..-D17,86R | 2 | 17,86 | 45/64“ | 4 | 4,5 | b | c | b | c | b | ||
| P60..-D18,00R | 2 | 18 | 4 | 5 | b | c | b | c | b | b | ||
| P60..-D18,24R | 2 | 18,24 | 4 | 5 | b | c | b | c | b | |||
| P60..-D18,26R | 2 | 18,26 | 4 | 5 | c | |||||||
| P60..-D18,50R | 2 | 18,5 | 4 | 5 | b | c | b | c | b | b | ||
| P60..-D18,65R | 2 | 18,65 | 4 | 5 | b | c | b | c | b | b | ||
| P60..-D18,70R | 2 | 18,7 | 4 | 5 | b | c | b | c | b | |||
| P60..-D18,80R | 2 | 18,8 | 4 | 5 | b | c | b | c | b | |||
| P60..-D19,00R | 2 | 19 | 4 | 5 | b | c | b | c | b | b | ||
| P60..-D19,05R | 2 | 19,05 | 3/4“ | 4 | 5 | b | c | b | c | b | ||
| P60..-D19,20R | 2 | 19,2 | 4 | 5 | b | c | b | c | b |
Пример заказа: P60.. -D13,00R доступны в исполнении HC = твёрдый сплав с покрытием P6003, из сплава WMP35 (ISO P, ISO M И ISO S): P6003-D13,00R WMP35 или в исполнении P6001, из сплава WPP45C (ISO P): P6001-D13,00R WPP45C
Оптимальная пластина для
неблаго-
