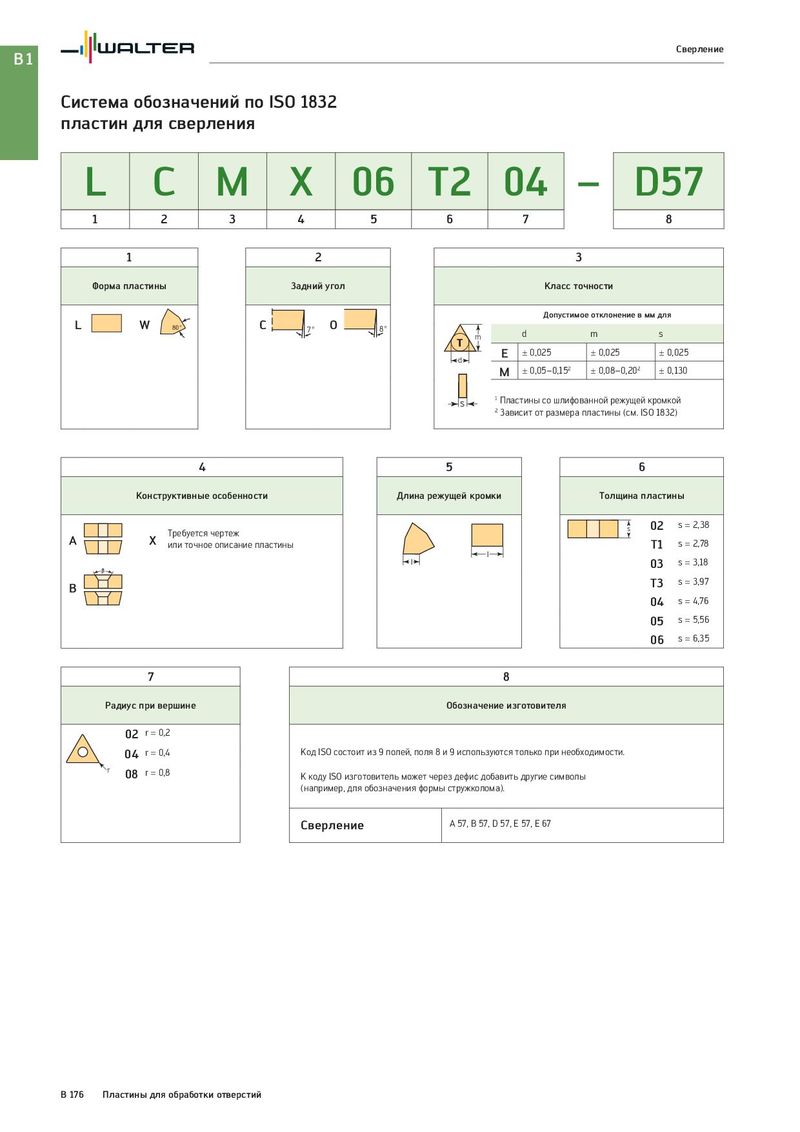

Система обозначений по ISO 1832

пластин для сверления

L C M X 06 T2 04 – D57

1 2 3 4 5 6 7 8

1 2 3

Форма пластины Задний угол Класс точности

Допустимое отклонение в мм для

LW80°CO
mdms
T
E± 0,025± 0,025± 0,025
d
M± 0,05–0,152± 0,08–0,202± 0,130

s 1 Пластины со шлифованной режущей кромкой 2 Зависит от размера пластины (см. ISO 1832)

4 5 6

Конструктивные особенности Длина режущей кромки Толщина пластины

s 02s = 2,38
Требуется чертеж
X A T1s = 2,78
или точное описание пластины
l
l 03s = 3,18
T3s = 3,97
B
04s = 4,76
05s = 5,56
06s = 6,35

7 8

Радиус при вершине Обозначение изготовителя 02 r = 0,2

04r = 0,4Код ISO состоит из 9 полей, поля 8 и 9 используются только при необходимости.
r08r = 0,8

К коду ISO изготовитель может через дефис добавить другие символы (например, для обозначения формы стружколома).

Сверление A 57, B 57, D 57, E 57, E 67
