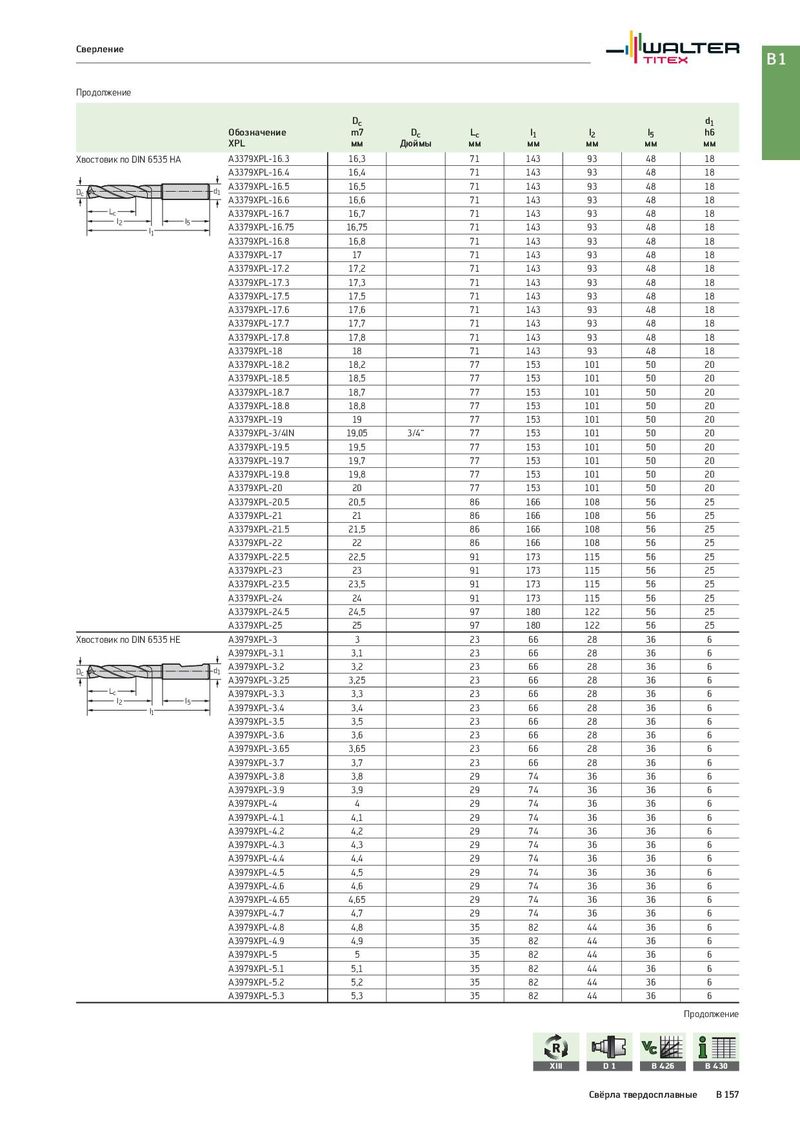

| Обозначение | Dc m7 | D | L | l1 | l2 | l5 | d1 h6 |
| XPL | мм | c Дюймы | c мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A3379XPL-16.3 | 16,3 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-16.4 | 16,4 | 71 | 143 | 93 | 48 | 18 | |
| d1 Dc A3379XPL-16.5 | 16,5 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-16.6 | 16,6 | 71 | 143 | 93 | 48 | 18 | |
| Lc A3379XPL-167 | 167 | 71 | 143 | 93 | 48 | 18 | |
| l5 l1 l2 . A3379XPL-16.75 | , 16,75 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-16.8 | 16,8 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-17 | 17 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-17.2 A3379XPL-17.3 | 17,2 17,3 | 71 71 | 143 143 | 93 93 | 48 48 | 18 18 | |
| A3379XPL-17.5 | 17,5 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-17.6 | 17,6 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-17.7 | 17,7 | 71 | 143 | 93 | 48 | 18 | |
| A3379XPL-17.8 A3379XPL-18 | 17,8 18 | 71 71 | 143 143 | 93 93 | 48 48 | 18 18 | |
| A3379XPL-18.2 | 18,2 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-18.5 | 18,5 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-18.7 | 18,7 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-18.8 | 18,8 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-19 | 19 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-3/4IN | 19,05 | 3/4“ | 77 | 153 | 101 | 50 | 20 |
| A3379XPL-19.5 | 19,5 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-19.7 | 19,7 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-19.8 | 19,8 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-20 | 20 | 77 | 153 | 101 | 50 | 20 | |
| A3379XPL-20.5 | 20,5 | 86 | 166 | 108 | 56 | 25 | |
| A3379XPL-21 | 21 | 86 | 166 | 108 | 56 | 25 | |
| A3379XPL-21.5 | 21,5 | 86 | 166 | 108 | 56 | 25 | |
| A3379XPL-22 | 22 | 86 | 166 | 108 | 56 | 25 | |
| A3379XPL-22.5 | 22,5 | 91 | 173 | 115 | 56 | 25 | |
| A3379XPL-23 | 23 | 91 | 173 | 115 | 56 | 25 | |
| A3379XPL-23.5 | 23,5 | 91 | 173 | 115 | 56 | 25 | |
| A3379XPL-24 | 24 | 91 | 173 | 115 | 56 | 25 | |
| A3379XPL-24.5 | 24,5 | 97 | 180 | 122 | 56 | 25 | |
| A3379XPL-25 | 25 | 97 | 180 | 122 | 56 | 25 | |
| Хвостовик по DIN 6535 HE A3979XPL-3 | 3 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.1 | 3,1 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.2 | 32 | 23 | 66 | 28 | 36 | 6 | |
| d1 Dc A3979XPL-3.25 | , 3,25 | 23 | 66 | 28 | 36 | 6 | |
| Lc A3979XPL-3.3 | 3,3 | 23 | 66 | 28 | 36 | 6 | |
| l5 l1 l2 A3979XPL-3.4 | 3,4 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.5 | 3,5 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.6 | 3,6 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.65 | 3,65 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.7 | 3,7 | 23 | 66 | 28 | 36 | 6 | |
| A3979XPL-3.8 | 3,8 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-3.9 | 3,9 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4 | 4 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.1 | 4,1 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.2 | 4,2 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.3 | 4,3 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.4 | 4,4 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-45 | 45 | 29 | 74 | 36 | 36 | 6 | |
| . A3979XPL-4.6 | , 4,6 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.65 | 4,65 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.7 | 4,7 | 29 | 74 | 36 | 36 | 6 | |
| A3979XPL-4.8 | 4,8 | 35 | 82 | 44 | 36 | 6 | |
| A3979XPL-4.9 | 4,9 | 35 | 82 | 44 | 36 | 6 | |
| A3979XPL-5 | 5 | 35 | 82 | 44 | 36 | 6 | |
| A3979XPL-5.1 | 5,1 | 35 | 82 | 44 | 36 | 6 | |
| A3979XPL-5.2 A3979XPL-5.3 | 5,2 5,3 | 35 35 | 82 82 | 44 44 | 36 36 | 6 6 |
Продолжение
