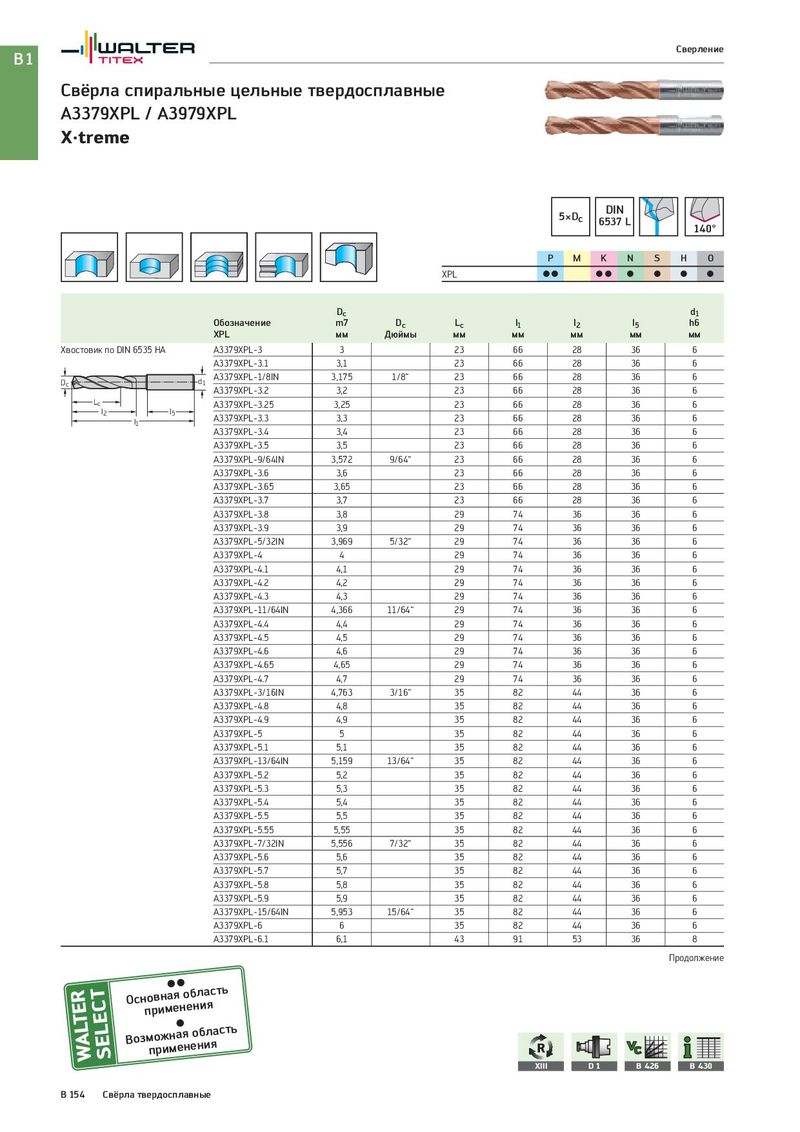

A3379XPL / A3979XPL
X·treme
| 5×Dc | DIN 6537 L | 140° | |||||
| P M | K N S | H O | |||||
| XPL | C C | C C C C | C C | ||||
| Dc | d1 | ||||||
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 |
| XPL | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A3379XPL-3 | 3 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-3.1 | 3,1 | 23 | 66 | 28 | 36 | 6 | |
| d1 D A3379XPL-1/8IN | 3,175 | 1/8“ | 23 | 66 | 28 | 36 | 6 |
| c A3379XPL-3.2 | 3,2 | 23 | 66 | 28 | 36 | 6 | |
| Lc A3379XPL-3.25 | 3,25 | 23 | 66 | 28 | 36 | 6 | |
| l5 l1 l2 A3379XPL-3.3 | 3,3 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-3.4 | 3,4 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-3.5 | 3,5 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-9/64IN | 3,572 | 9/64“ | 23 | 66 | 28 | 36 | 6 |
| A3379XPL-3.6 | 3,6 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-3.65 | 3,65 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-3.7 | 3,7 | 23 | 66 | 28 | 36 | 6 | |
| A3379XPL-3.8 | 3,8 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-3.9 | 3,9 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-5/32IN | 3,969 | 5/32“ | 29 | 74 | 36 | 36 | 6 |
| A3379XPL-4 | 4 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.1 | 4,1 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.2 | 4,2 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.3 | 4,3 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-11/64IN | 4,366 | 11/64“ | 29 | 74 | 36 | 36 | 6 |
| A3379XPL-4.4 | 4,4 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.5 | 4,5 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.6 | 4,6 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.65 | 4,65 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-4.7 | 4,7 | 29 | 74 | 36 | 36 | 6 | |
| A3379XPL-3/16IN | 4,763 | 3/16“ | 35 | 82 | 44 | 36 | 6 |
| A3379XPL-4.8 | 4,8 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-4.9 | 4,9 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5 | 5 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.1 | 5,1 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-13/64IN | 5,159 | 13/64“ | 35 | 82 | 44 | 36 | 6 |
| A3379XPL-5.2 | 5,2 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.3 | 5,3 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.4 | 5,4 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.5 | 5,5 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.55 | 5,55 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-7/32IN | 5,556 | 7/32“ | 35 | 82 | 44 | 36 | 6 |
| A3379XPL-5.6 | 5,6 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.7 | 5,7 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.8 | 58 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-5.9 | , 5,9 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-15/64IN | 5,953 | 15/64“ | 35 | 82 | 44 | 36 | 6 |
| A3379XPL-6 | 6 | 35 | 82 | 44 | 36 | 6 | |
| A3379XPL-6.1 | 6,1 | 43 | 91 | 53 | 36 | 8 | |
| Продолжение |
