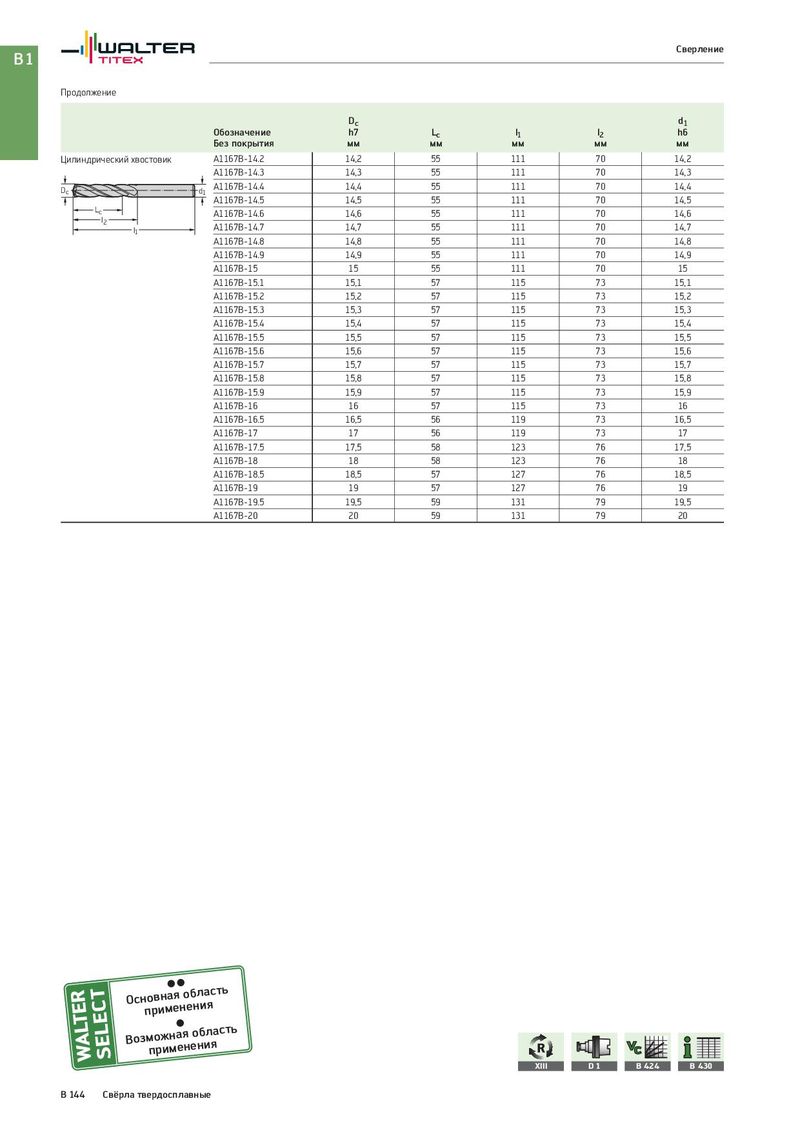

Общий каталог Walter 2017 - страница 658
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Продолжение | ||||||
| Обозначение Без покрытия | Dc h7 мм | Lc мм | l1 мм | l2 мм | d1 h6 мм | |
| Цилиндрический хвостовик | A1167B-14.2 | 14,2 | 55 | 111 | 70 | 14,2 |
| A1167B-14.3 | 14,3 | 55 | 111 | 70 | 14,3 | |
| d1 Dc | A1167B-14.4 | 14,4 | 55 | 111 | 70 | 14,4 |
| A1167B-14.5 | 14,5 | 55 | 111 | 70 | 14,5 | |
| l Lc | A1167B-14.6 | 14,6 | 55 | 111 | 70 | 14,6 |
| 2 l1 | A1167B-14.7 | 14,7 | 55 | 111 | 70 | 14,7 |
| A1167B-14.8 | 14,8 | 55 | 111 | 70 | 14,8 | |
| A1167B-14.9 | 14,9 | 55 | 111 | 70 | 14,9 | |
| A1167B-15 | 15 | 55 | 111 | 70 | 15 | |
| A1167B-15.1 | 15,1 | 57 | 115 | 73 | 15,1 | |
| A1167B-15.2 | 15,2 | 57 | 115 | 73 | 15,2 | |
| A1167B-15.3 | 15,3 | 57 | 115 | 73 | 15,3 | |
| A1167B-15.4 | 15,4 | 57 | 115 | 73 | 15,4 | |
| A1167B-15.5 | 15,5 | 57 | 115 | 73 | 15,5 | |
| A1167B-15.6 | 15,6 | 57 | 115 | 73 | 15,6 | |
| A1167B-15.7 | 15,7 | 57 | 115 | 73 | 15,7 | |
| A1167B-15.8 | 15,8 | 57 | 115 | 73 | 15,8 | |
| A1167B-15.9 | 15,9 | 57 | 115 | 73 | 15,9 | |
| A1167B-16 | 16 | 57 | 115 | 73 | 16 | |
| A1167B-16.5 | 16,5 | 56 | 119 | 73 | 16,5 | |
| A1167B-17 | 17 | 56 | 119 | 73 | 17 | |
| A1167B-17.5 | 17,5 | 58 | 123 | 76 | 17,5 | |
| A1167B-18 | 18 | 58 | 123 | 76 | 18 | |
| A1167B-18.5 | 18,5 | 57 | 127 | 76 | 18,5 | |
| A1167B-19 | 19 | 57 | 127 | 76 | 19 | |
| A1167B-19.5 | 19,5 | 59 | 131 | 79 | 19,5 | |
| A1167B-20 | 20 | 59 | 131 | 79 | 20 |
