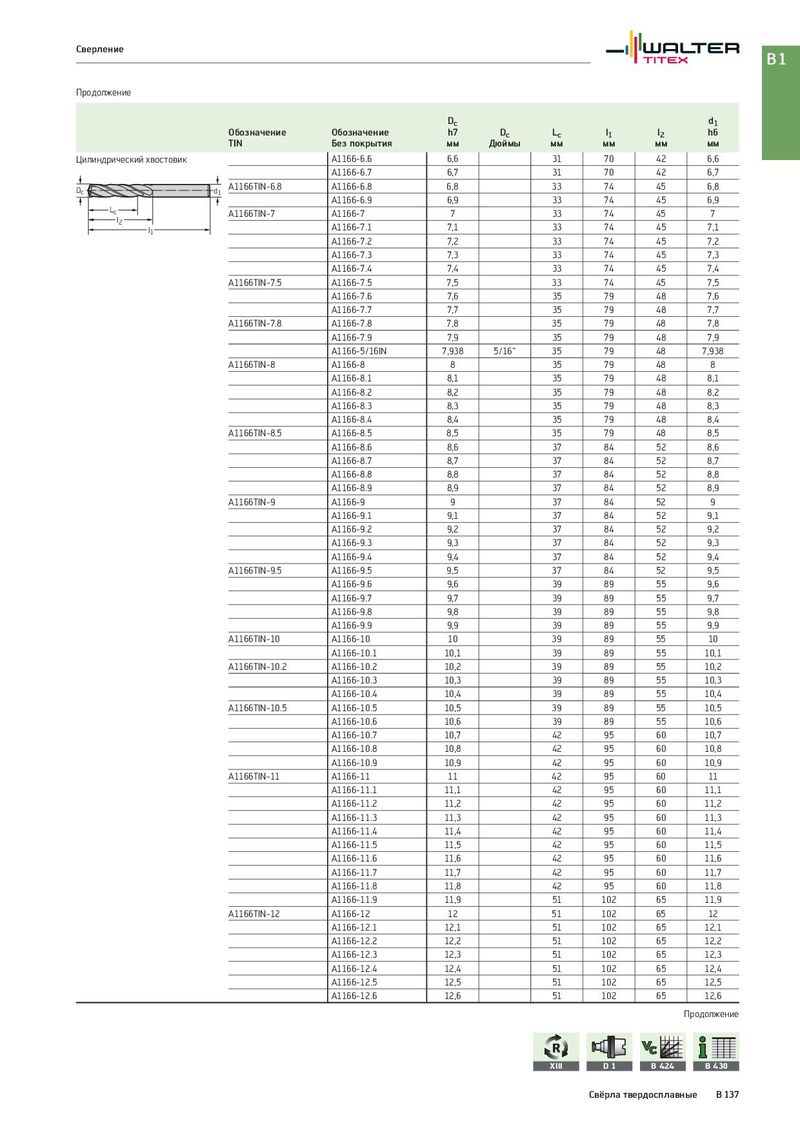

Общий каталог Walter 2017 - страница 651
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение | Обозначение | Dc h7 | D | L | l1 | l2 | d1 h6 |
| TIN | Без покрытия | мм | c Дюймы | c мм | мм | мм | мм |
| Цилиндрический хвостовик | A1166-6.6 | 6,6 | 31 | 70 | 42 | 6,6 | |
| A1166-6.7 | 6,7 | 31 | 70 | 42 | 6,7 | ||
| d1 Dc A1166TIN-6.8 | A1166-6.8 | 6,8 | 33 | 74 | 45 | 6,8 | |
| A1166-6.9 | 6,9 | 33 | 74 | 45 | 6,9 | ||
| l2 Lc A1166TIN-7 | A1166-7 | 7 | 33 | 74 | 45 | 7 | |
| l1 | A1166-7.1 | 7,1 | 33 | 74 | 45 | 7,1 | |
| A1166-7.2 | 7,2 | 33 | 74 | 45 | 7,2 | ||
| A1166-7.3 | 7,3 | 33 | 74 | 45 | 7,3 | ||
| A1166-7.4 | 7,4 | 33 | 74 | 45 | 7,4 | ||
| A1166TIN-7.5 | A1166-7.5 A1166-7.6 | 7,5 7,6 | 33 35 | 74 79 | 45 48 | 7,5 7,6 | |
| A1166-7.7 | 7,7 | 35 | 79 | 48 | 7,7 | ||
| A1166TIN-7.8 | A1166-7.8 | 7,8 | 35 | 79 | 48 | 7,8 | |
| A1166-7.9 | 7,9 | 35 | 79 | 48 | 7,9 | ||
| A1166-5/16IN | 7,938 | 5/16“ | 35 | 79 | 48 | 7,938 | |
| A1166TIN-8 | A1166-8 | 8 | 35 | 79 | 48 | 8 | |
| A1166-8.1 | 8,1 | 35 | 79 | 48 | 8,1 | ||
| A1166-8.2 A1166-8.3 | 8,2 8,3 | 35 35 | 79 79 | 48 48 | 8,2 8,3 | ||
| A1166-8.4 | 8,4 | 35 | 79 | 48 | 8,4 | ||
| A1166TIN-8.5 | A1166-8.5 | 8,5 | 35 | 79 | 48 | 8,5 | |
| A1166-8.6 | 8,6 | 37 | 84 | 52 | 8,6 | ||
| A1166-8.7 | 8,7 | 37 | 84 | 52 | 8,7 | ||
| A1166-8.8 | 8,8 | 37 | 84 | 52 | 8,8 | ||
| A1166-8.9 | 8,9 | 37 | 84 | 52 | 8,9 | ||
| A1166TIN-9 | A1166-9 | 9 | 37 | 84 | 52 | 9 | |
| A1166-9.1 | 9,1 | 37 | 84 | 52 | 9,1 | ||
| A1166-9.2 | 9,2 | 37 | 84 | 52 | 9,2 | ||
| A1166-9.3 | 9,3 | 37 | 84 | 52 | 9,3 | ||
| A1166-9.4 | 9,4 | 37 | 84 | 52 | 9,4 | ||
| A1166TIN-9.5 | A1166-9.5 | 9,5 | 37 | 84 | 52 | 9,5 | |
| A1166-9.6 | 9,6 | 39 | 89 | 55 | 9,6 | ||
| A1166-9.7 | 9,7 | 39 | 89 | 55 | 9,7 | ||
| A1166-9.8 | 9,8 | 39 | 89 | 55 | 9,8 | ||
| A1166-9.9 | 9,9 | 39 | 89 | 55 | 9,9 | ||
| A1166TIN-10 | A1166-10 | 10 | 39 | 89 | 55 | 10 | |
| A1166-10.1 | 10,1 | 39 | 89 | 55 | 10,1 | ||
| A1166TIN-10.2 | A1166-10.2 | 102 | 39 | 89 | 55 | 102 | |
| A1166-10.3 | , 10,3 | 39 | 89 | 55 | , 10,3 | ||
| A1166-10.4 | 10,4 | 39 | 89 | 55 | 10,4 | ||
| A1166TIN-10.5 | A1166-10.5 | 10,5 | 39 | 89 | 55 | 10,5 | |
| A1166-10.6 | 10,6 | 39 | 89 | 55 | 10,6 | ||
| A1166-10.7 | 10,7 | 42 | 95 | 60 | 10,7 | ||
| A1166-10.8 | 10,8 | 42 | 95 | 60 | 10,8 | ||
| A1166-10.9 | 10,9 | 42 | 95 | 60 | 10,9 | ||
| A1166TIN-11 | A1166-11 | 11 | 42 | 95 | 60 | 11 | |
| A1166-11.1 | 11,1 | 42 | 95 | 60 | 11,1 | ||
| A1166-11.2 | 11,2 | 42 | 95 | 60 | 11,2 | ||
| A1166-11.3 | 11,3 | 42 | 95 | 60 | 11,3 | ||
| A1166-11.4 | 11,4 | 42 | 95 | 60 | 11,4 | ||
| A1166-11.5 | 11,5 | 42 | 95 | 60 | 11,5 | ||
| A1166-11.6 | 11,6 | 42 | 95 | 60 | 11,6 | ||
| A1166-11.7 A1166-11.8 | 11,7 11,8 | 42 42 | 95 95 | 60 60 | 11,7 11,8 | ||
| A1166-11.9 | 11,9 | 51 | 102 | 65 | 11,9 | ||
| A1166TIN-12 | A1166-12 | 12 | 51 | 102 | 65 | 12 | |
| A1166-12.1 | 12,1 | 51 | 102 | 65 | 12,1 | ||
| A1166-12.2 | 12,2 | 51 | 102 | 65 | 12,2 | ||
| A1166-12.3 | 12,3 | 51 | 102 | 65 | 12,3 | ||
| A1166-12.4 | 12,4 | 51 | 102 | 65 | 12,4 | ||
| A1166-12.5 A1166-12.6 | 12,5 12,6 | 51 51 | 102 102 | 65 65 | 12,5 12,6 |
Продолжение
