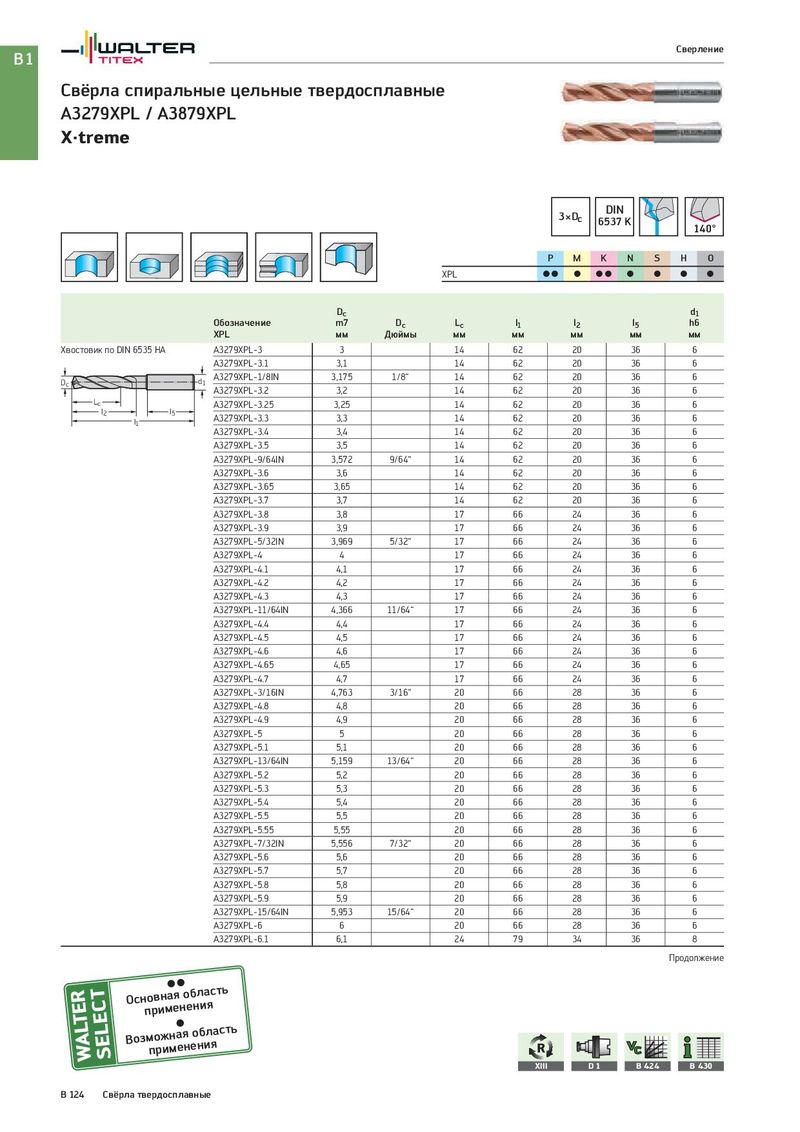

Общий каталог Walter 2017 - страница 638
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
A3279XPL / A3879XPL
X·treme
| P M 3×Dc | K N DIN 6537 K | S H O 140° | |||||
| XPL | C C C | C C C | C C C | ||||
| Dc | d1 | ||||||
| Обозначение | m7 | Dc | Lc | l1 | l2 | l5 | h6 |
| XPL | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A3279XPL-3 | 3 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-3.1 | 3,1 | 14 | 62 | 20 | 36 | 6 | |
| d1 D A3279XPL-1/8IN | 3,175 | 1/8“ | 14 | 62 | 20 | 36 | 6 |
| c A3279XPL-3.2 | 3,2 | 14 | 62 | 20 | 36 | 6 | |
| Lc A3279XPL-3.25 | 3,25 | 14 | 62 | 20 | 36 | 6 | |
| l5 l1 l2 A3279XPL-3.3 | 3,3 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-3.4 | 3,4 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-3.5 | 3,5 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-9/64IN | 3,572 | 9/64“ | 14 | 62 | 20 | 36 | 6 |
| A3279XPL-3.6 | 3,6 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-3.65 | 3,65 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-3.7 | 3,7 | 14 | 62 | 20 | 36 | 6 | |
| A3279XPL-3.8 | 3,8 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-3.9 | 3,9 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-5/32IN | 3,969 | 5/32“ | 17 | 66 | 24 | 36 | 6 |
| A3279XPL-4 | 4 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.1 | 4,1 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.2 | 4,2 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.3 | 4,3 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-11/64IN | 4,366 | 11/64“ | 17 | 66 | 24 | 36 | 6 |
| A3279XPL-4.4 | 4,4 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.5 | 4,5 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.6 | 4,6 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.65 | 4,65 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-4.7 | 4,7 | 17 | 66 | 24 | 36 | 6 | |
| A3279XPL-3/16IN | 4,763 | 3/16“ | 20 | 66 | 28 | 36 | 6 |
| A3279XPL-4.8 | 4,8 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-4.9 | 4,9 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5 | 5 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.1 | 5,1 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-13/64IN | 5,159 | 13/64“ | 20 | 66 | 28 | 36 | 6 |
| A3279XPL-5.2 | 5,2 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.3 | 5,3 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.4 | 5,4 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.5 | 5,5 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.55 | 5,55 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-7/32IN | 5,556 | 7/32“ | 20 | 66 | 28 | 36 | 6 |
| A3279XPL-5.6 | 5,6 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.7 | 5,7 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.8 | 58 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-5.9 | , 5,9 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-15/64IN | 5,953 | 15/64“ | 20 | 66 | 28 | 36 | 6 |
| A3279XPL-6 | 6 | 20 | 66 | 28 | 36 | 6 | |
| A3279XPL-6.1 | 6,1 | 24 | 79 | 34 | 36 | 8 | |
| Продолжение |
