с внутренним подводом СОЖ

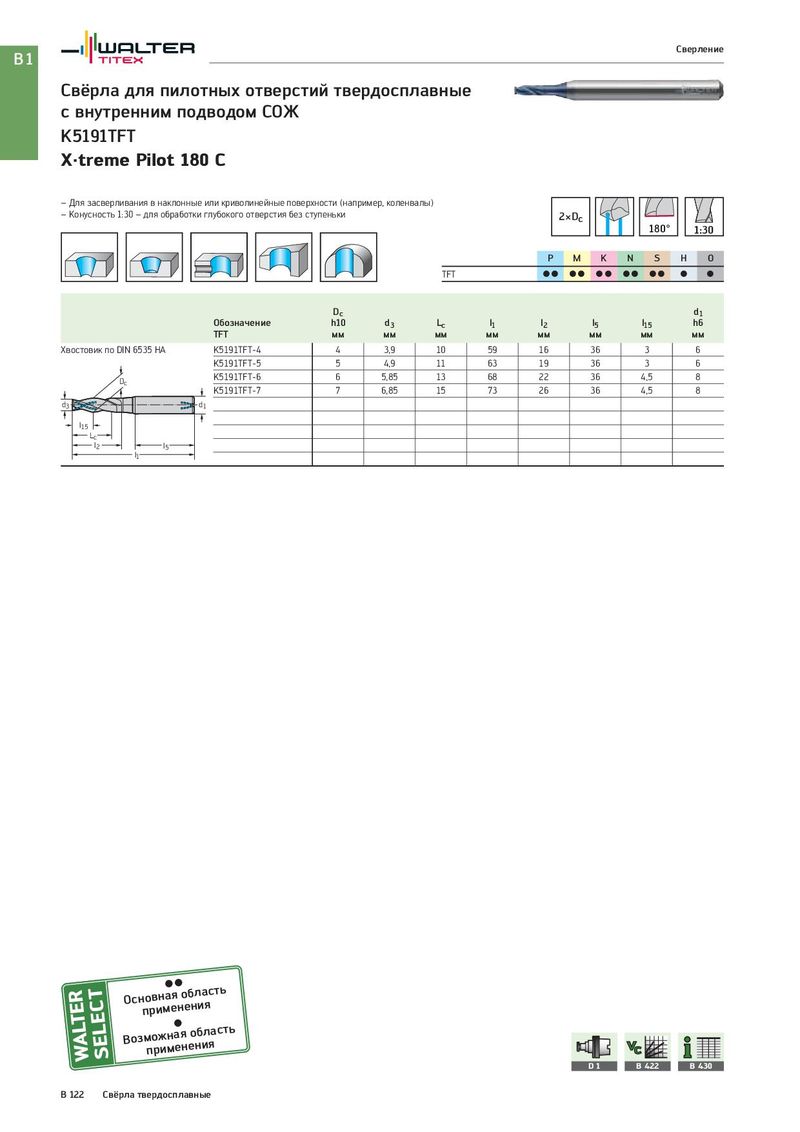

K5191TFT
X·treme Pilot 180 C
– Для засверливания в наклонные или криволинейные поверхности (например, коленвалы) – Конусность 1:30 – для обработки глубокого отверстия без ступеньки 2×D c
180° 1:30
| P | M | K | N | S | H | O | |
| TFT | CCCCCCCCCC | C | C |
Хвостовик по DIN 6535 HA
Dc
d3
l15 Lc l2 l 5 l1
Dc d1
| Обозначение | h10 | d | L | l | l | l | l | h6 |
| 3 | c | 1 | 2 | 5 | 15 | |||
| TFT | мм | мм | мм | мм | мм | мм | мм | мм |
| K5191TFT-4 | 4 | 3,9 | 10 | 59 | 16 | 36 | 3 | 6 |
| K5191TFT-5 | 5 | 4,9 | 11 | 63 | 19 | 36 | 3 | 6 |
| K5191TFT-6 | 6 | 5,85 | 13 | 68 | 22 | 36 | 4,5 | 8 |
| K5191TFT-7 | 7 | 6,85 | 15 | 73 | 26 | 36 | 4,5 | 8 |
d1
