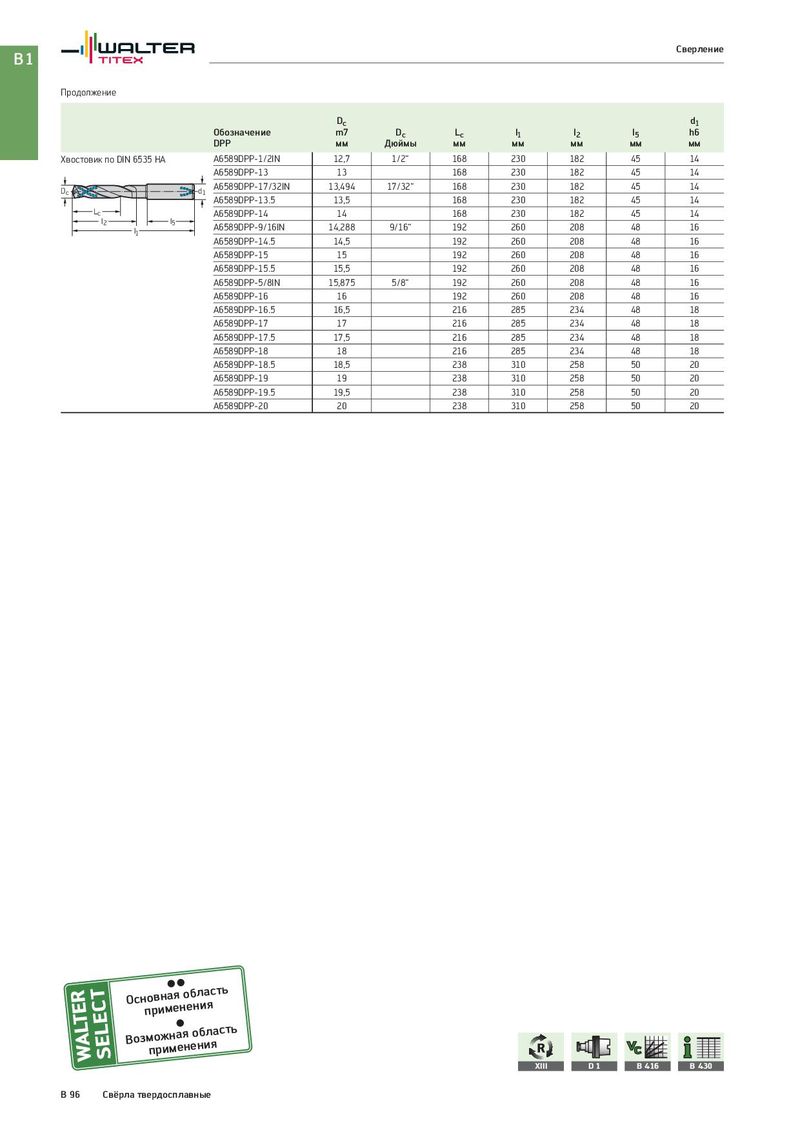

Общий каталог Walter 2017 - страница 610
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
| Обозначение DPP | Dc m7 мм | Dc Дюймы | Lc мм | l1 мм | l2 мм | l5 мм | d1 h6 мм | |
| Хвостовик по DIN 6535 HA | A6589DPP-1/2IN | 12,7 | 1/2“ | 168 | 230 | 182 | 45 | 14 |
| A6589DPP-13 | 13 | 168 | 230 | 182 | 45 | 14 | ||
| d1 Dc | A6589DPP-17/32IN | 13,494 | 17/32“ | 168 | 230 | 182 | 45 | 14 |
| A6589DPP-13.5 | 13,5 | 168 | 230 | 182 | 45 | 14 | ||
| Lc | A6589DPP-14 | 14 | 168 | 230 | 182 | 45 | 14 | |
| l5 l1 l2 | A6589DPP-9/16IN | 14,288 | 9/16“ | 192 | 260 | 208 | 48 | 16 |
| A6589DPP-14.5 | 14,5 | 192 | 260 | 208 | 48 | 16 | ||
| A6589DPP-15 | 15 | 192 | 260 | 208 | 48 | 16 | ||
| A6589DPP-15.5 | 15,5 | 192 | 260 | 208 | 48 | 16 | ||
| A6589DPP-5/8IN | 15,875 | 5/8“ | 192 | 260 | 208 | 48 | 16 | |
| A6589DPP-16 | 16 | 192 | 260 | 208 | 48 | 16 | ||
| A6589DPP-16.5 | 16,5 | 216 | 285 | 234 | 48 | 18 | ||
| A6589DPP-17 | 17 | 216 | 285 | 234 | 48 | 18 | ||
| A6589DPP-17.5 | 17,5 | 216 | 285 | 234 | 48 | 18 | ||
| A6589DPP-18 | 18 | 216 | 285 | 234 | 48 | 18 | ||
| A6589DPP-18.5 | 18,5 | 238 | 310 | 258 | 50 | 20 | ||
| A6589DPP-19 | 19 | 238 | 310 | 258 | 50 | 20 | ||
| A6589DPP-19.5 | 19,5 | 238 | 310 | 258 | 50 | 20 | ||
| A6589DPP-20 | 20 | 238 | 310 | 258 | 50 | 20 |
