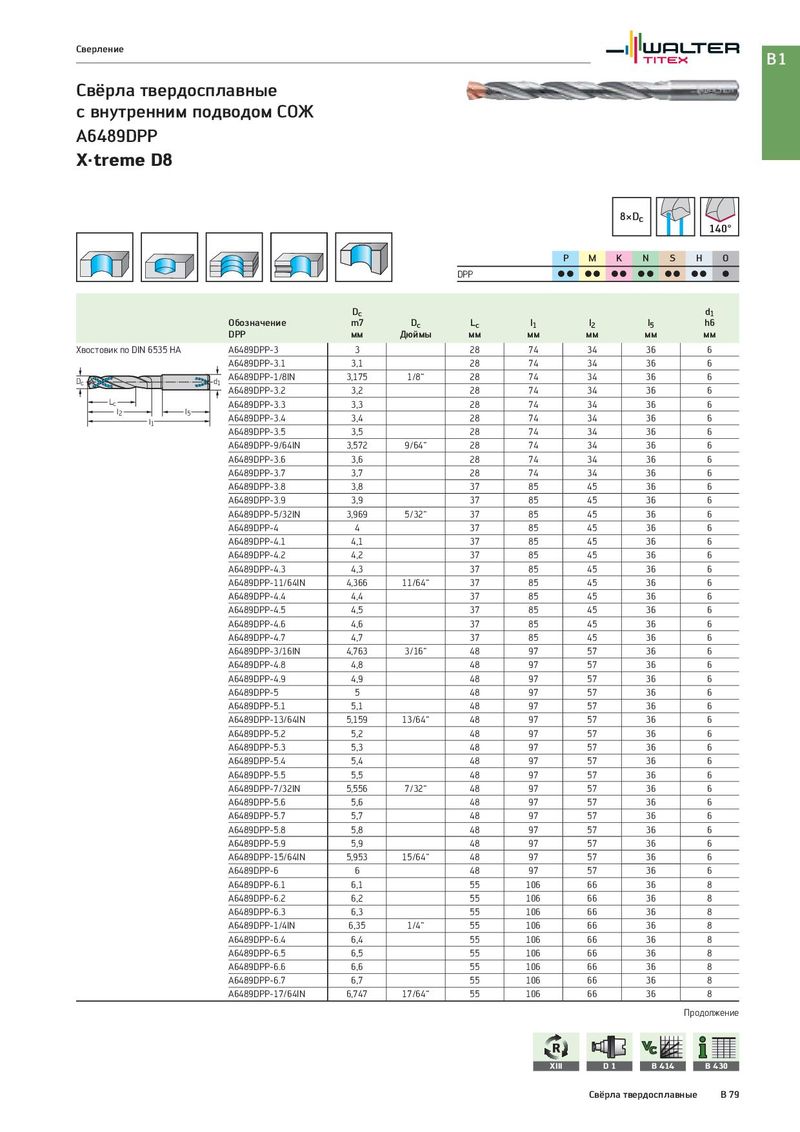

Общий каталог Walter 2017 - страница 593
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6489DPP
X·treme D8
8×Dc
140°
| P | M | K | N | S | H | O | |
| DPP | C C C C C C C C C C C C | C |
Dc d1
| Обозначение | m7 | D | L | l | l | l | h6 |
| c | c | 1 | 2 | 5 | |||
| DPP | мм | Дюймы | мм | мм | мм | мм | мм |
| Хвостовик по DIN 6535 HA A6489DPP-3 | 3 | 28 | 74 | 34 | 36 | 6 | |
| A6489DPP-3.1 | 3,1 | 28 | 74 | 34 | 36 | 6 | |
| A6489DPP-1/8IN | 3,175 | 1/8“ | 28 | 74 | 34 | 36 | 6 |
Dc d1
| A6489DPP-3.2 | 3,2 | 28 | 74 | 34 | 36 | 6 | |
| Lc | A6489DPP-3.3 | 3,3 | 28 | 74 | 34 | 36 | 6 |
l2 l5
A6489DPP-3.4 3,4 28 74 34 36 6
l1
| A6489DPP-3.5 | 3,5 | 28 | 74 | 34 | 36 | 6 | |
| A6489DPP-9/64IN | 3,572 | 9/64“ | 28 | 74 | 34 | 36 | 6 |
| A6489DPP-3.6 | 3,6 | 28 | 74 | 34 | 36 | 6 | |
| A6489DPP-3.7 | 3,7 | 28 | 74 | 34 | 36 | 6 | |
| A6489DPP-3.8 | 3,8 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-3.9 | 3,9 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-5/32IN | 3,969 | 5/32“ | 37 | 85 | 45 | 36 | 6 |
| A6489DPP-4 | 4 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-4.1 | 4,1 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-4.2 | 4,2 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-4.3 | 4,3 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-11/64IN | 4,366 | 11/64“ | 37 | 85 | 45 | 36 | 6 |
| A6489DPP-4.4 | 4,4 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-4.5 | 4,5 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-4.6 | 4,6 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-4.7 | 4,7 | 37 | 85 | 45 | 36 | 6 | |
| A6489DPP-3/16IN | 4,763 | 3/16“ | 48 | 97 | 57 | 36 | 6 |
| A6489DPP-4.8 | 4,8 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-4.9 | 4,9 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5 | 5 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.1 | 5,1 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-13/64IN | 5,159 | 13/64“ | 48 | 97 | 57 | 36 | 6 |
| A6489DPP-5.2 | 5,2 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.3 | 5,3 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.4 | 5,4 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.5 | 5,5 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-7/32IN | 5,556 | 7/32“ | 48 | 97 | 57 | 36 | 6 |
| A6489DPP-5.6 | 5,6 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.7 | 5,7 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.8 | 5,8 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-5.9 | 5,9 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-15/64IN | 5,953 | 15/64“ | 48 | 97 | 57 | 36 | 6 |
| A6489DPP-6 | 6 | 48 | 97 | 57 | 36 | 6 | |
| A6489DPP-6.1 | 6,1 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-6.2 | 6,2 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-6.3 | 6,3 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-1/4IN | 6,35 | 1/4“ | 55 | 106 | 66 | 36 | 8 |
| A6489DPP-6.4 | 6,4 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-6.5 | 6,5 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-6.6 | 6,6 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-6.7 | 6,7 | 55 | 106 | 66 | 36 | 8 | |
| A6489DPP-17/64IN | 6,747 | 17/64“ | 55 | 106 | 66 | 36 | 8 |
Продолжение
