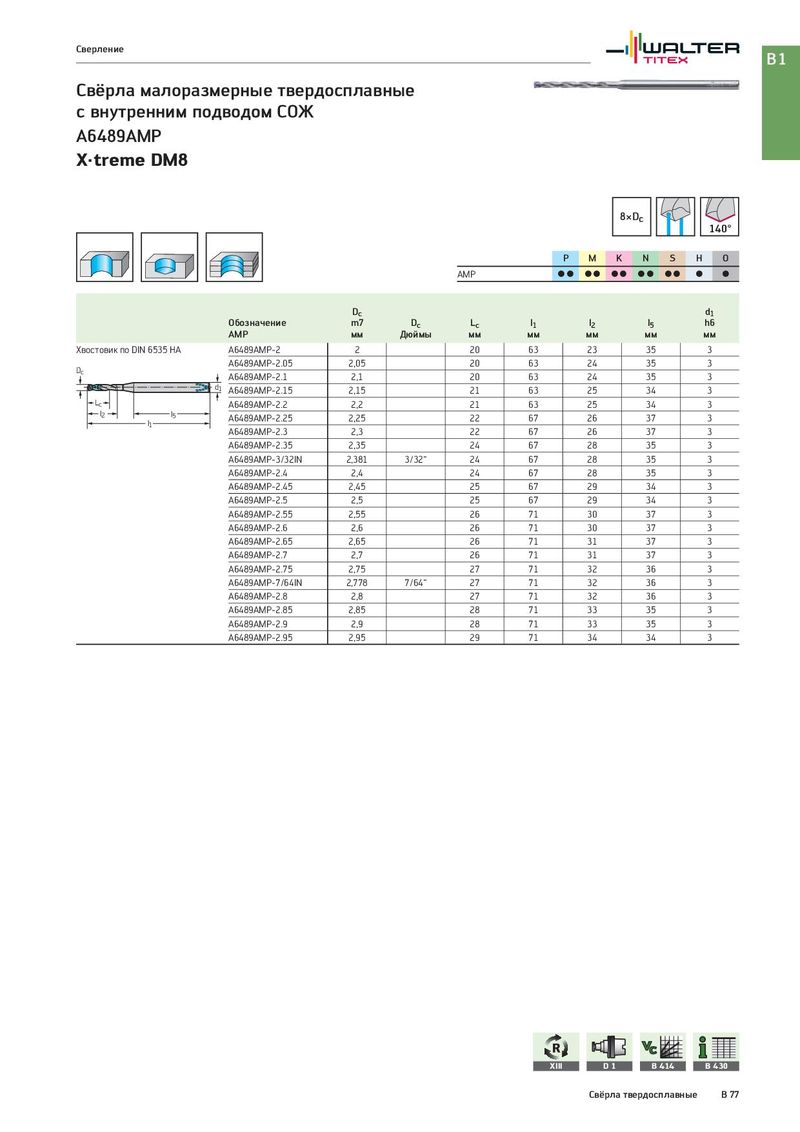

Общий каталог Walter 2017 - страница 591
Навигация
Каталог Walter обработка алюминия 2020
Каталог Walter новинки 2021.1
Каталог Walter новая продукция 2018
Каталог Walter новинки 2021.2
Брошюра Walter новинки 2022
с внутренним подводом СОЖ
A6489AMP
X·treme DM8
8×Dc
140°
| P | M | K | N | S | H | O | |
| AMP | C C C C C C C C C C | C | C |
Dc d1
| Обозначение | m7 | D | L | l | l | l | h6 | ||
| c | c | 1 | 2 | 5 | |||||
| AMP | мм | Дюймы | мм | мм | мм | мм | мм | ||
| Хвостовик по DIN 6535 HA | A6489AMP-2 | 2 | 20 | 63 | 23 | 35 | 3 | ||
| A6489AMP-2.05 | 2,05 | 20 | 63 | 24 | 35 | 3 |
Dc
| A6489AMP-2.1 | 2,1 | 20 | 63 | 24 | 35 | 3 | ||
| d1 | A6489AMP-2.15 | 2,15 | 21 | 63 | 25 | 34 | 3 | |
| Lc | A6489AMP-2.2 | 2,2 | 21 | 63 | 25 | 34 | 3 |
l2 l
5 A6489AMP-2.25 2,25 22 67 26 37 3
l1
| A6489AMP-2.3 | 2,3 | 22 | 67 | 26 | 37 | 3 |
| A6489AMP-2.35 | 2,35 | 24 | 67 | 28 | 35 | 3 |
| A6489AMP-3/32IN | 2,381 | 3/32“ 24 | 67 | 28 | 35 | 3 |
| A6489AMP-2.4 | 2,4 | 24 | 67 | 28 | 35 | 3 |
| A6489AMP-2.45 | 2,45 | 25 | 67 | 29 | 34 | 3 |
| A6489AMP-2.5 | 2,5 | 25 | 67 | 29 | 34 | 3 |
| A6489AMP-2.55 | 2,55 | 26 | 71 | 30 | 37 | 3 |
| A6489AMP-2.6 | 2,6 | 26 | 71 | 30 | 37 | 3 |
| A6489AMP-2.65 | 2,65 | 26 | 71 | 31 | 37 | 3 |
| A6489AMP-2.7 | 2,7 | 26 | 71 | 31 | 37 | 3 |
| A6489AMP-2.75 | 2,75 | 27 | 71 | 32 | 36 | 3 |
| A6489AMP-7/64IN | 2,778 | 7/64“ 27 | 71 | 32 | 36 | 3 |
| A6489AMP-2.8 | 2,8 | 27 | 71 | 32 | 36 | 3 |
| A6489AMP-2.85 | 2,85 | 28 | 71 | 33 | 35 | 3 |
| A6489AMP-2.9 | 2,9 | 28 | 71 | 33 | 35 | 3 |
| A6489AMP-2.95 | 2,95 | 29 | 71 | 34 | 34 | 3 |
