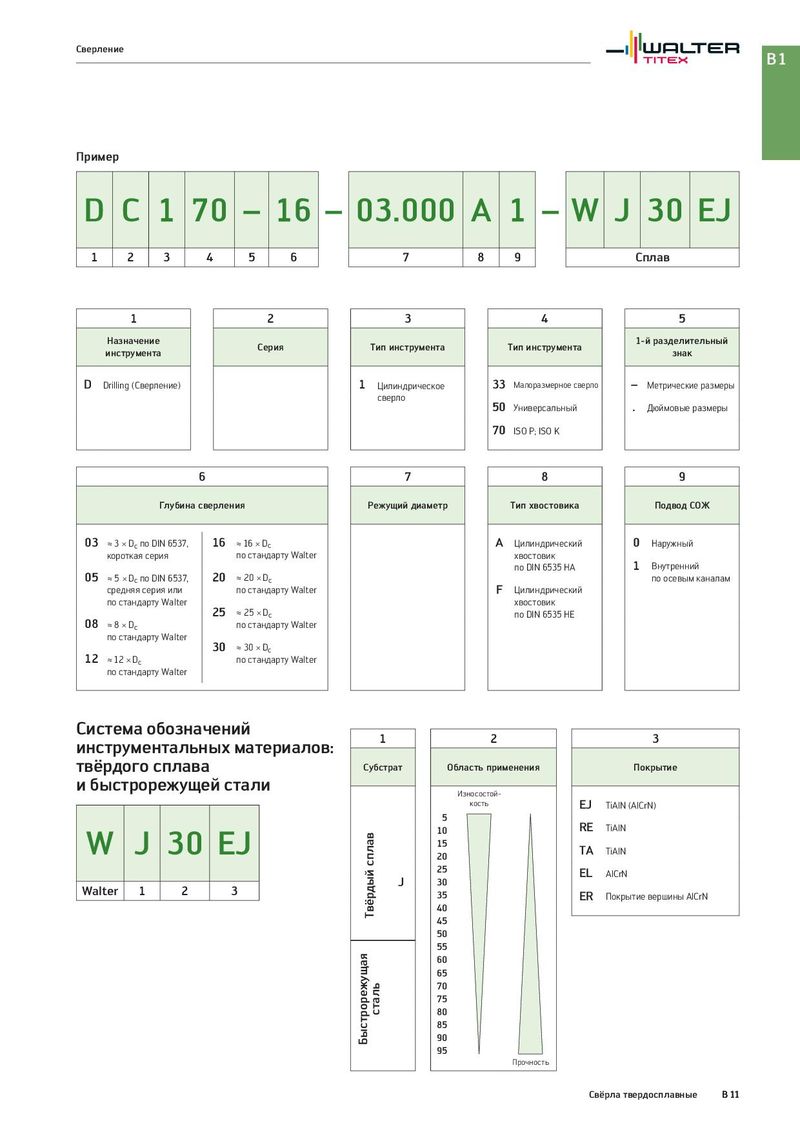

Сверление B1 Пример D C 1 70 – 16 – 03.000 A 1 –W J 30 EJ 1 2 3 4 5 6 7 8 9 Сплав 1 2 3 4 5 Назначение Серия Тип инструмента Тип инструмента 1-й разделительный инструмента знак D Drilling (Сверление) 1 Цилиндрическое 33 Малоразмерное сверло – Метрические размеры сверло 50 Универсальный . Дюймовые размеры 70 ISO P; ISO K 6 7 8 9 Глубина сверления Режущий диаметр Тип хвостовика Подвод СОЖ 03 ≈ 3 × Dc по DIN 6537, 16 ≈ 16 × Dc A Цилиндрический 0 Наружный короткая серия по стандарту Walter хвостовик по DIN 6535 HA 1 Внутренний 05 ≈ 5 × Dc по DIN 6537, 20 ≈ 20 × Dc по осевым каналам средняя серия или по стандарту Walter F Цилиндрический по стандарту Walter хвостовик 25 ≈ 25 × Dc по DIN 6535 HE 08 ≈ 8 × Dc по стандарту Walter по стандарту Walter 30 ≈ 30 × Dc 12 ≈ 12 × Dc по стандарту Walter по стандарту Walter Система обозначений 1 2 3 инструментальных материалов: твёрдого сплава Субстрат Область применения Покрытие и быстрорежущей стали Износостой- кость EJ TiAlN (AlCrN) 5 W J 30 EJ Твёрдый сплав 10 RE TiAlN 15 TA TiAlN 20 25 EL AlCrN Walter 1 2 3 J 30 35 ER Покрытие вершины AlCrN 40 45 50 55 Быстрорежущая 60 65 сталь 70 75 80 85 90 95 Прочность Свёрла твердосплавные B 11
