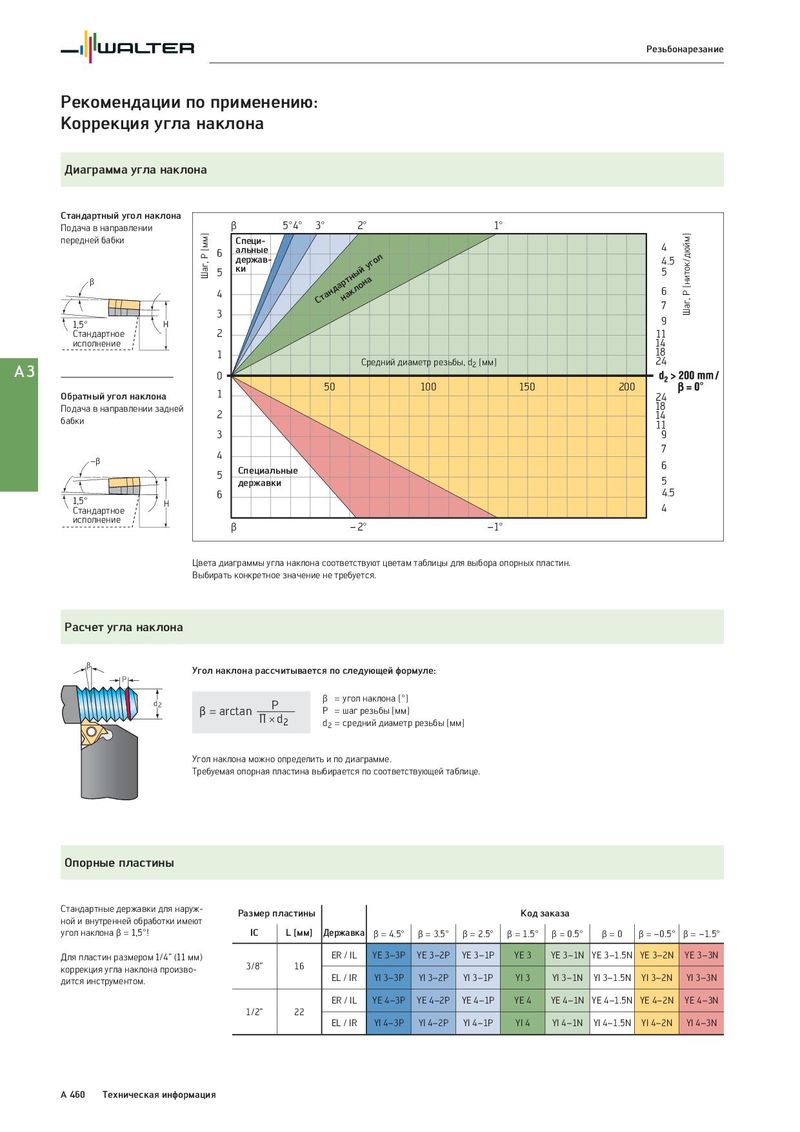

Резьбонарезание Рекомендации по применению: Коррекция угла наклона Диаграмма угла наклона Стандартный угол наклона Подача в направлении β 5°4° 3° 2° 1° передней бабки Шаг, P [мм] Специ- 4 Шаг, P [ниток/дюйм] 6 альные держав- Станданратнкылойнуагол 4.5 5 ки 5 β 4 6 3 7 1,5° H 9 Стандартное 2 11 14 исполнение 18 1 Средний диаметр резьбы, d2 [мм] 24 A3 0 1 50 100 150 200 ° Обратный угол наклона 24 Подача в направлении задней 2 18 14 бабки 11 3 9 4 7 –β 6 5 Специальные державки 5 1,5° 6 4.5 Стандартное H 4 исполнение β – 2° – 1° Цвета диаграммы угла наклона соответствуют цветам таблицы для выбора опорных пластин. Выбирать конкретное значение не требуется. Расчет угла наклона β Угол наклона рассчитывается по следующей формуле: P d2 P β = угол наклона [°] β = arctan ∏ × d2 P = шаг резьбы [мм] d2 = средний диаметр резьбы [мм] Угол наклона можно определить и по диаграмме. Требуемая опорная пластина выбирается по соответствующей таблице. Опорные пластины Стандартные державки для наруж- Размер пластины Код заказа ной и внутренней обработки имеют угол наклона β = 1,5°! IC L [мм] Державка β = 4.5° β = 3.5° β = 2.5° β = 1.5° β = 0.5° β=0 β = –0.5° β = –1.5° Для пластин размером 1/4” (11 мм) ER / IL YE 3–3P YE 3–2P YE 3–1P YE 3 YE 3–1N YE 3–1.5N YE 3–2N YE 3–3N коррекция угла наклона произво- 3/8” 16 дится инструментом. EL / IR YI 3–3P YI 3–2P YI 3–1P YI 3 YI 3–1N YI 3–1.5N YI 3–2N YI 3–3N ER / IL YE 4–3P YE 4–2P YE 4–1P YE 4 YE 4–1N YE 4–1.5N YE 4–2N YE 4–3N 1/2” 22 EL / IR YI 4–3P YI 4–2P YI 4–1P YI 4 YI 4–1N YI 4–1.5N YI 4–2N YI 4–3N A 460 Техническая информация
