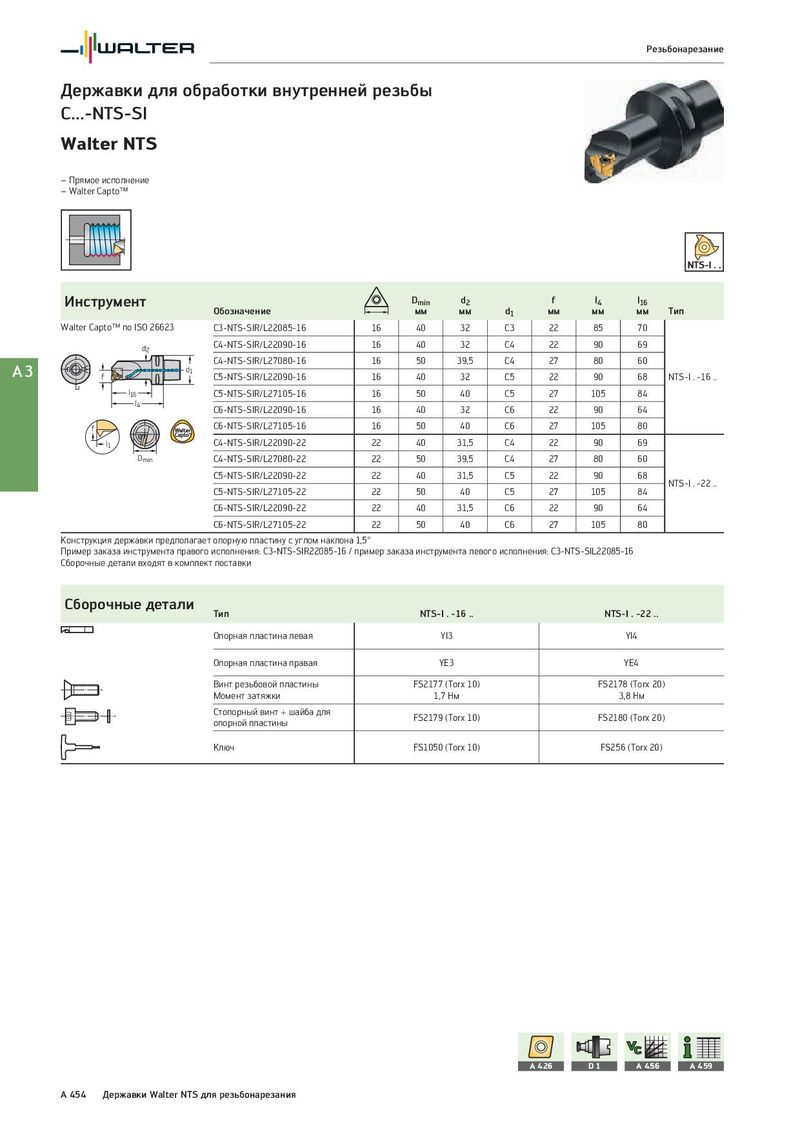

Резьбонарезание Державки для обработки внутренней резьбы C...-NTS-SI Walter NTS – Прямое исполнение – Walter Capto™ Инструмент Dmin d2 f l4 l16 Обозначение мм мм d1 мм мм мм Тип Walter Capto™ по ISO 26623 C3-NTS-SIR/L22085-16 16 40 32 C3 22 85 70 d2 C4-NTS-SIR/L22090-16 16 40 32 C4 22 90 69 A3 C4-NTS-SIR/L27080-16 16 50 39,5 C4 27 80 60 f d1 C5-NTS-SIR/L22090-16 16 40 32 C5 22 90 68 NTS-I . -16 .. l16 C5-NTS-SIR/L27105-16 16 50 40 C5 27 105 84 l4 C6-NTS-SIR/L22090-16 16 40 32 C6 22 90 64 f C6-NTS-SIR/L27105-16 16 50 40 C6 27 105 80 l1 C4-NTS-SIR/L22090-22 22 40 31,5 C4 22 90 69 Dmin C4-NTS-SIR/L27080-22 22 50 39,5 C4 27 80 60 C5-NTS-SIR/L22090-22 22 40 31,5 C5 22 90 68 NTS-I . -22 .. C5-NTS-SIR/L27105-22 22 50 40 C5 27 105 84 C6-NTS-SIR/L22090-22 22 40 31,5 C6 22 90 64 C6-NTS-SIR/L27105-22 22 50 40 C6 27 105 80 Конструкция державки предполагает опорную пластину с углом наклона 1,5° Пример заказа инструмента правого исполнения: C3-NTS-SIR22085-16 / пример заказа инструмента левого исполнения: C3-NTS-SIL22085-16 Сборочные детали входят в комплект поставки Сборочные детали Тип NTS-I . -16 .. NTS-I . -22 .. Опорная пластина левая YI3 YI4 Опорная пластина правая YE3 YE4 Винт резьбовой пластины FS2177 (Torx 10) FS2178 (Torx 20) Момент затяжки 1,7 Нм 3,8 Нм Стопорный винт + шайба для FS2179 (Torx 10) FS2180 (Torx 20) опорной пластины Ключ FS1050 (Torx 10) FS256 (Torx 20) A 426 D1 A 456 A 459 A 454 Державки Walter NTS для резьбонарезания
