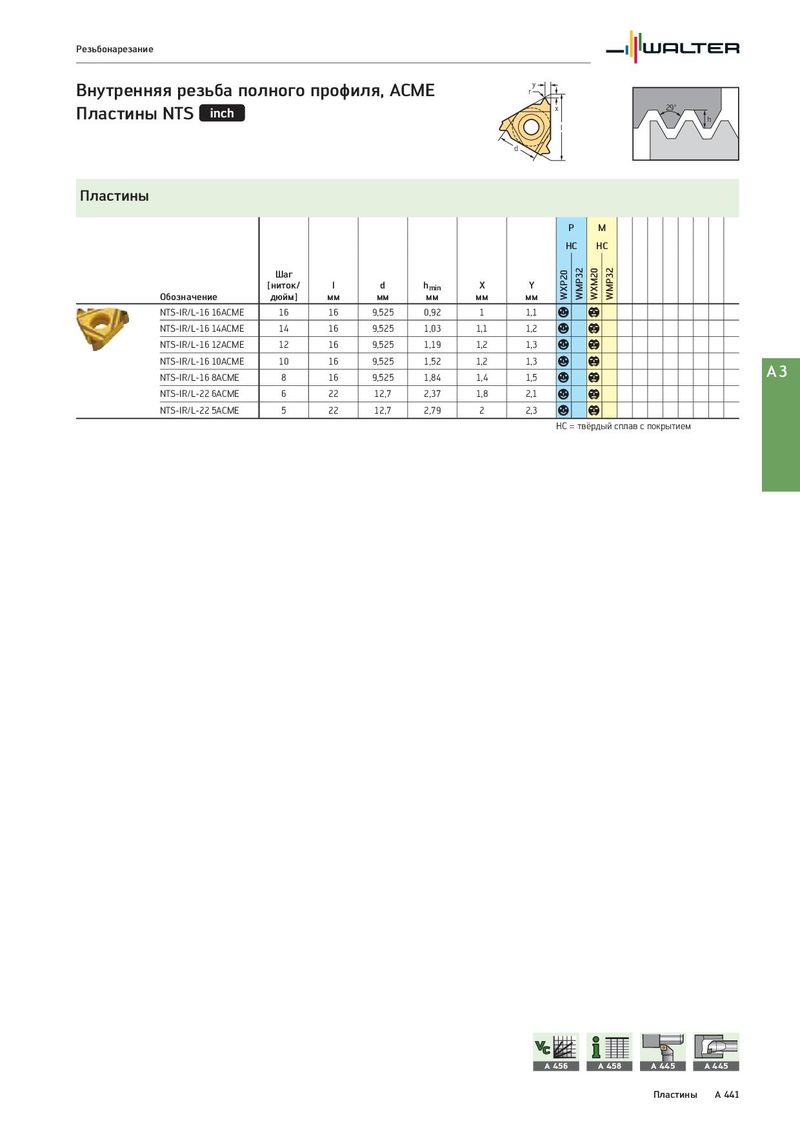

Общий каталог Walter 2017 - страница 457

Резьбонарезание Внутренняя резьба полного профиля, ACME y r Пластины NTS x 29° h l d Пластины P M HC HC Шаг WXP20 WMP32 WXM20 WMP32 [ниток/ l d hmin X Y Обозначение дюйм] мм мм мм мм мм NTS-IR/L-16 16ACME 16 16 9,525 0,92 1 1,1 a b NTS-IR/L-16 14ACME 14 16 9,525 1,03 1,1 1,2 a b NTS-IR/L-16 12ACME 12 16 9,525 1,19 1,2 1,3 a b NTS-IR/L-16 10ACME 10 16 9,525 1,52 1,2 1,3 a b A3 NTS-IR/L-16 8ACME 8 16 9,525 1,84 1,4 1,5 a b NTS-IR/L-22 6ACME 6 22 12,7 2,37 1,8 2,1 a b NTS-IR/L-22 5ACME 5 22 12,7 2,79 2 2,3 a b HC = твёрдый сплав с покрытием A 456 A 458 A 445 A 445 Пластины A 441
