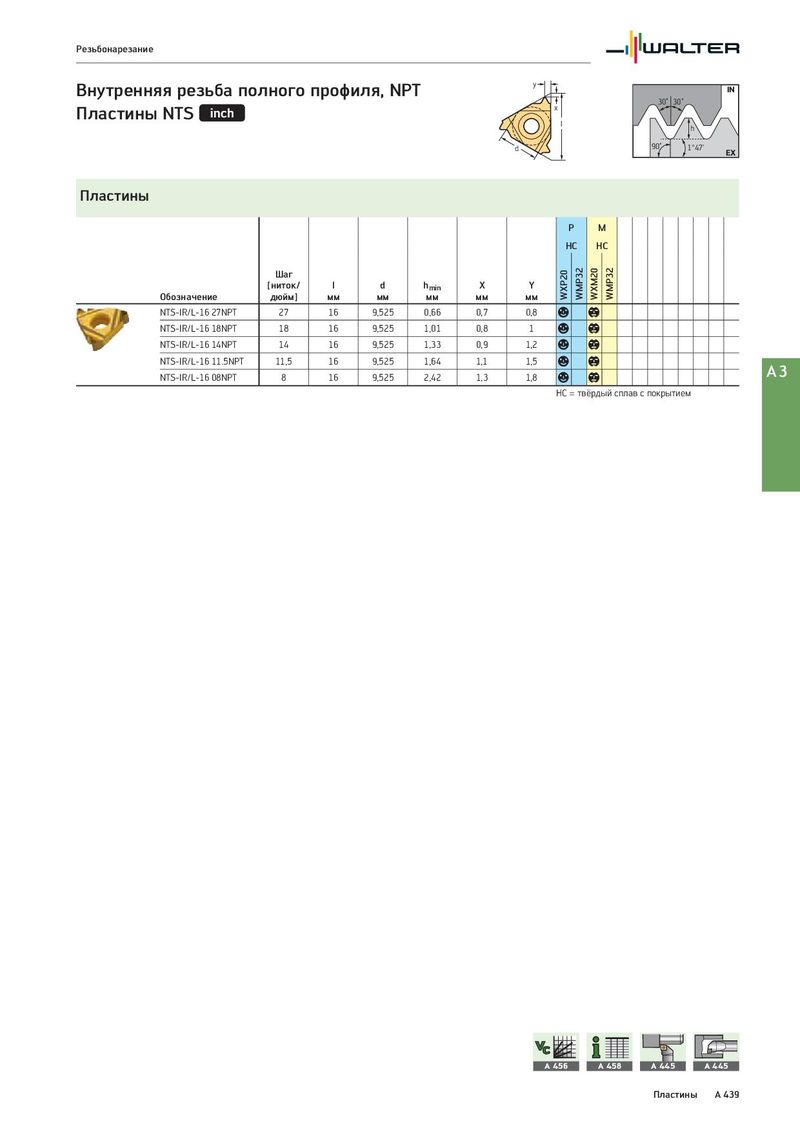

Общий каталог Walter 2017 - страница 455

Резьбонарезание Внутренняя резьба полного профиля, NPT y IN x 30˚ 30˚ Пластины NTS l h d 90˚ 1°47’ EX Пластины P M HC HC Шаг WXP20 WMP32 WXM20 WMP32 [ниток/ l d hmin X Y Обозначение дюйм] мм мм мм мм мм NTS-IR/L-16 27NPT 27 16 9,525 0,66 0,7 0,8 a b NTS-IR/L-16 18NPT 18 16 9,525 1,01 0,8 1 a b NTS-IR/L-16 14NPT 14 16 9,525 1,33 0,9 1,2 a b NTS-IR/L-16 11.5NPT 11,5 16 9,525 1,64 1,1 1,5 a b A3 NTS-IR/L-16 08NPT 8 16 9,525 2,42 1,3 1,8 a b HC = твёрдый сплав с покрытием A 456 A 458 A 445 A 445 Пластины A 439
