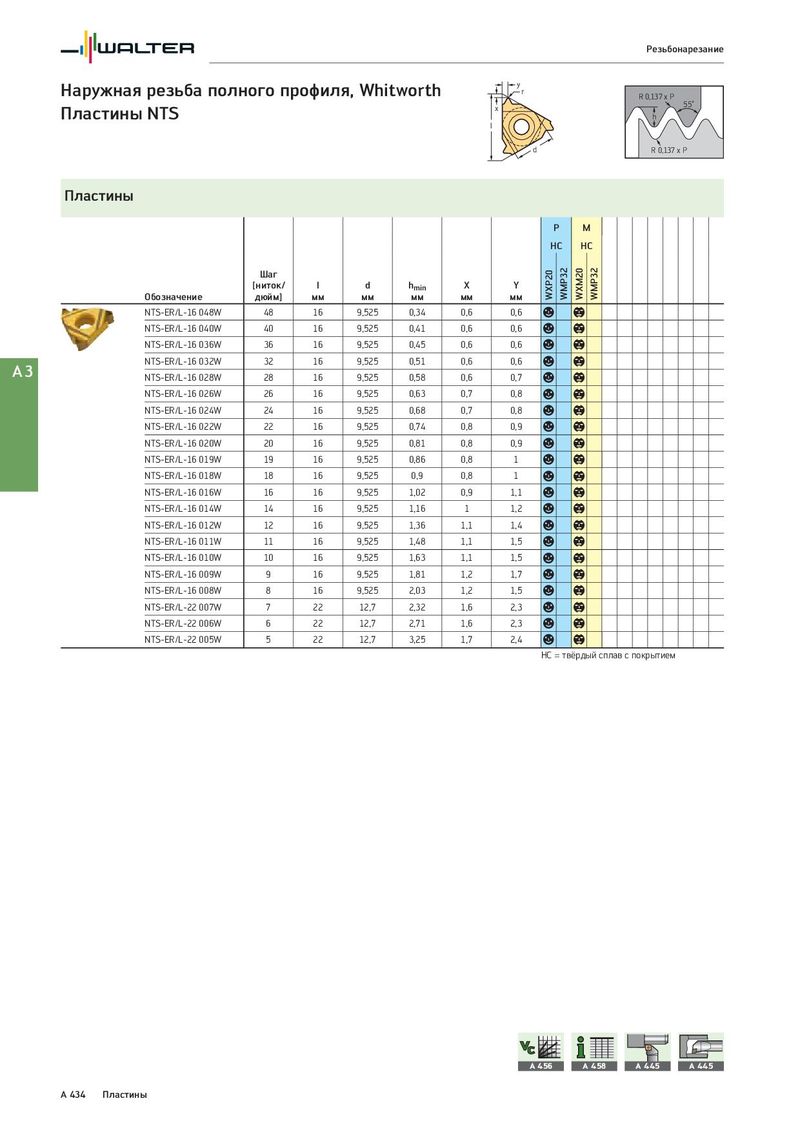

Резьбонарезание Наружная резьба полного профиля, Whitworth y r R 0,137 x P Пластины NTS x 55˚ h l d R 0,137 x P Пластины P M HC HC Шаг WXP20 WMP32 WXM20 WMP32 [ниток/ l d hmin X Y Обозначение дюйм] мм мм мм мм мм NTS-ER/L-16 048W 48 16 9,525 0,34 0,6 0,6 a b NTS-ER/L-16 040W 40 16 9,525 0,41 0,6 0,6 a b NTS-ER/L-16 036W 36 16 9,525 0,45 0,6 0,6 a b A3 NTS-ER/L-16 032W 32 16 9,525 0,51 0,6 0,6 a b NTS-ER/L-16 028W 28 16 9,525 0,58 0,6 0,7 a b NTS-ER/L-16 026W 26 16 9,525 0,63 0,7 0,8 a b NTS-ER/L-16 024W 24 16 9,525 0,68 0,7 0,8 a b NTS-ER/L-16 022W 22 16 9,525 0,74 0,8 0,9 a b NTS-ER/L-16 020W 20 16 9,525 0,81 0,8 0,9 a b NTS-ER/L-16 019W 19 16 9,525 0,86 0,8 1 a b NTS-ER/L-16 018W 18 16 9,525 0,9 0,8 1 a b NTS-ER/L-16 016W 16 16 9,525 1,02 0,9 1,1 a b NTS-ER/L-16 014W 14 16 9,525 1,16 1 1,2 a b NTS-ER/L-16 012W 12 16 9,525 1,36 1,1 1,4 a b NTS-ER/L-16 011W 11 16 9,525 1,48 1,1 1,5 a b NTS-ER/L-16 010W 10 16 9,525 1,63 1,1 1,5 a b NTS-ER/L-16 009W 9 16 9,525 1,81 1,2 1,7 a b NTS-ER/L-16 008W 8 16 9,525 2,03 1,2 1,5 a b NTS-ER/L-22 007W 7 22 12,7 2,32 1,6 2,3 a b NTS-ER/L-22 006W 6 22 12,7 2,71 1,6 2,3 a b NTS-ER/L-22 005W 5 22 12,7 3,25 1,7 2,4 a b HC = твёрдый сплав с покрытием A 456 A 458 A 445 A 445 A 434 Пластины
