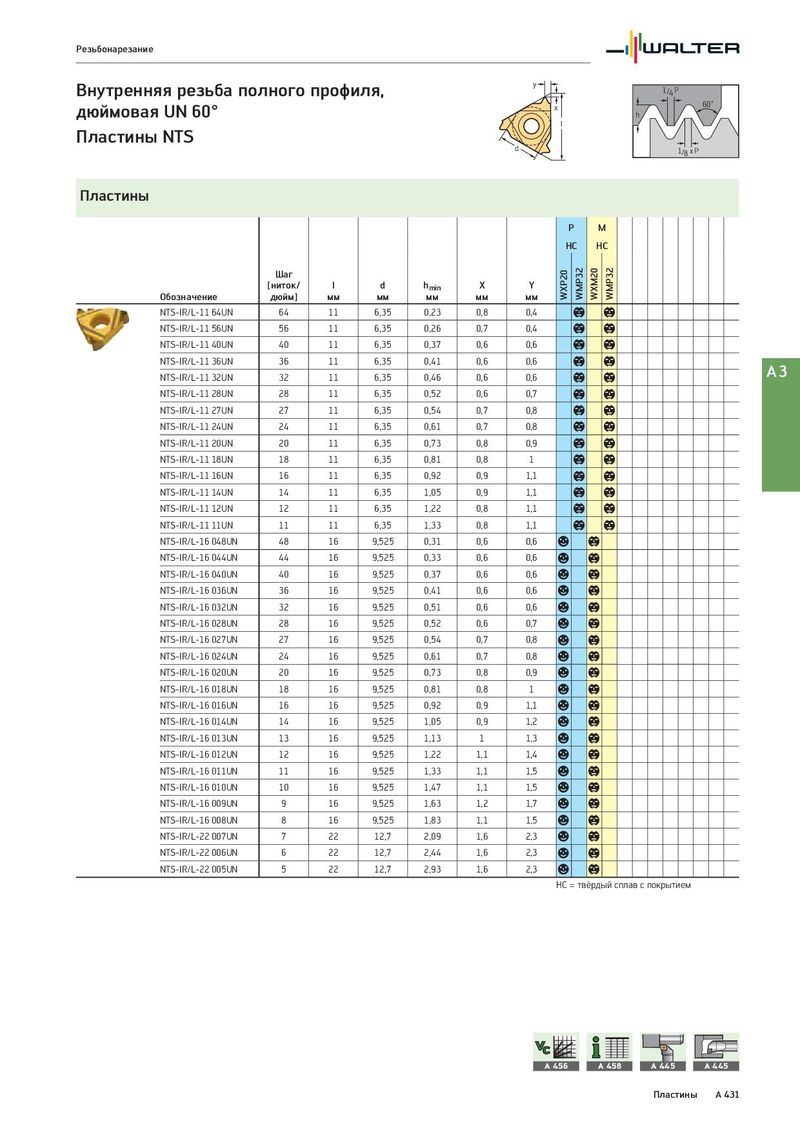

Общий каталог Walter 2017 - страница 447

Резьбонарезание Внутренняя резьба полного профиля, y 1/4 P дюймовая UN 60° x 60˚ h l Пластины NTS d 1/8 x P Пластины P M HC HC Шаг WXP20 WMP32 WXM20 WMP32 [ниток/ l d hmin X Y Обозначение дюйм] мм мм мм мм мм NTS-IR/L-11 64UN 64 11 6,35 0,23 0,8 0,4 b b NTS-IR/L-11 56UN 56 11 6,35 0,26 0,7 0,4 b b NTS-IR/L-11 40UN 40 11 6,35 0,37 0,6 0,6 b b NTS-IR/L-11 36UN 36 11 6,35 0,41 0,6 0,6 b b A3 NTS-IR/L-11 32UN 32 11 6,35 0,46 0,6 0,6 b b NTS-IR/L-11 28UN 28 11 6,35 0,52 0,6 0,7 b b NTS-IR/L-11 27UN 27 11 6,35 0,54 0,7 0,8 b b NTS-IR/L-11 24UN 24 11 6,35 0,61 0,7 0,8 b b NTS-IR/L-11 20UN 20 11 6,35 0,73 0,8 0,9 b b NTS-IR/L-11 18UN 18 11 6,35 0,81 0,8 1 b b NTS-IR/L-11 16UN 16 11 6,35 0,92 0,9 1,1 b b NTS-IR/L-11 14UN 14 11 6,35 1,05 0,9 1,1 b b NTS-IR/L-11 12UN 12 11 6,35 1,22 0,8 1,1 b b NTS-IR/L-11 11UN 11 11 6,35 1,33 0,8 1,1 b b NTS-IR/L-16 048UN 48 16 9,525 0,31 0,6 0,6 a b NTS-IR/L-16 044UN 44 16 9,525 0,33 0,6 0,6 a b NTS-IR/L-16 040UN 40 16 9,525 0,37 0,6 0,6 a b NTS-IR/L-16 036UN 36 16 9,525 0,41 0,6 0,6 a b NTS-IR/L-16 032UN 32 16 9,525 0,51 0,6 0,6 a b NTS-IR/L-16 028UN 28 16 9,525 0,52 0,6 0,7 a b NTS-IR/L-16 027UN 27 16 9,525 0,54 0,7 0,8 a b NTS-IR/L-16 024UN 24 16 9,525 0,61 0,7 0,8 a b NTS-IR/L-16 020UN 20 16 9,525 0,73 0,8 0,9 a b NTS-IR/L-16 018UN 18 16 9,525 0,81 0,8 1 a b NTS-IR/L-16 016UN 16 16 9,525 0,92 0,9 1,1 a b NTS-IR/L-16 014UN 14 16 9,525 1,05 0,9 1,2 a b NTS-IR/L-16 013UN 13 16 9,525 1,13 1 1,3 a b NTS-IR/L-16 012UN 12 16 9,525 1,22 1,1 1,4 a b NTS-IR/L-16 011UN 11 16 9,525 1,33 1,1 1,5 a b NTS-IR/L-16 010UN 10 16 9,525 1,47 1,1 1,5 a b NTS-IR/L-16 009UN 9 16 9,525 1,63 1,2 1,7 a b NTS-IR/L-16 008UN 8 16 9,525 1,83 1,1 1,5 a b NTS-IR/L-22 007UN 7 22 12,7 2,09 1,6 2,3 a b NTS-IR/L-22 006UN 6 22 12,7 2,44 1,6 2,3 a b NTS-IR/L-22 005UN 5 22 12,7 2,93 1,6 2,3 a b HC = твёрдый сплав с покрытием A 456 A 458 A 445 A 445 Пластины A 431
