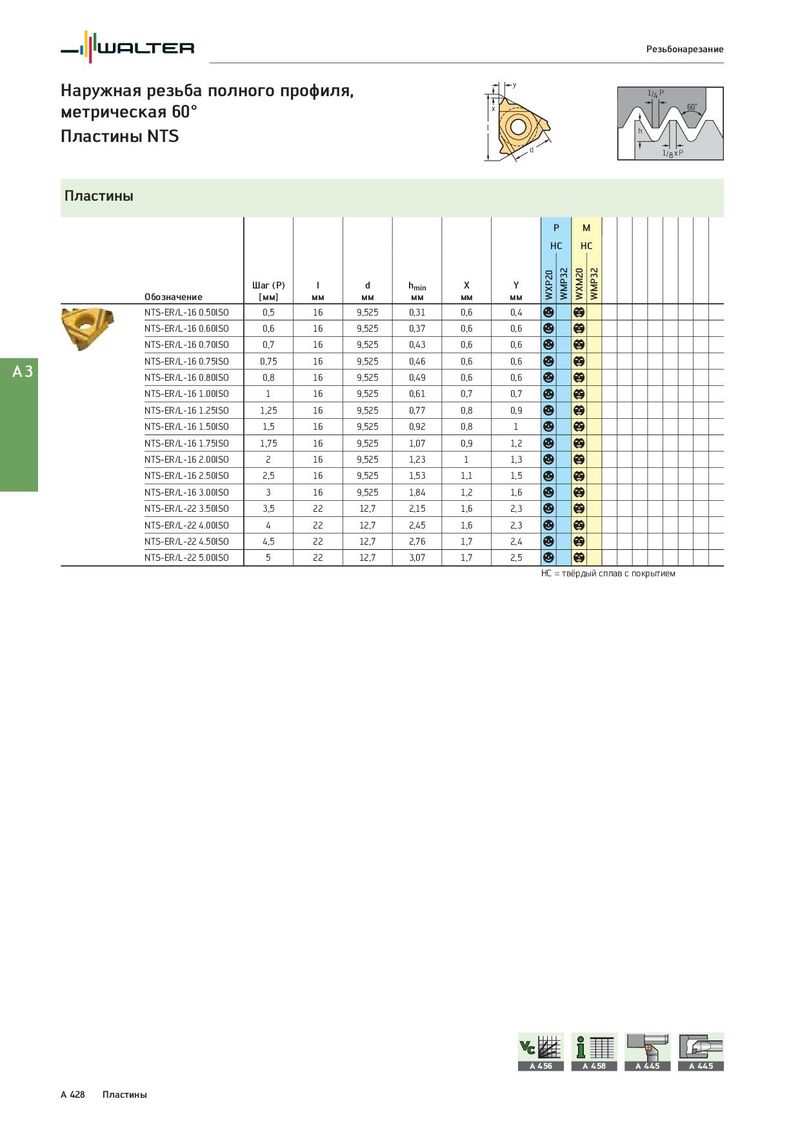

Резьбонарезание Наружная резьба полного профиля, y 1/4 P метрическая 60° x 60˚ Пластины NTS l h d 1/8 x P Пластины P M HC HC Шаг (P) l d hmin X Y WXP20 WMP32 WXM20 WMP32 Обозначение [мм] мм мм мм мм мм NTS-ER/L-16 0.50ISO 0,5 16 9,525 0,31 0,6 0,4 a b NTS-ER/L-16 0.60ISO 0,6 16 9,525 0,37 0,6 0,6 a b NTS-ER/L-16 0.70ISO 0,7 16 9,525 0,43 0,6 0,6 a b A3 NTS-ER/L-16 0.75ISO 0,75 16 9,525 0,46 0,6 0,6 a b NTS-ER/L-16 0.80ISO 0,8 16 9,525 0,49 0,6 0,6 a b NTS-ER/L-16 1.00ISO 1 16 9,525 0,61 0,7 0,7 a b NTS-ER/L-16 1.25ISO 1,25 16 9,525 0,77 0,8 0,9 a b NTS-ER/L-16 1.50ISO 1,5 16 9,525 0,92 0,8 1 a b NTS-ER/L-16 1.75ISO 1,75 16 9,525 1,07 0,9 1,2 a b NTS-ER/L-16 2.00ISO 2 16 9,525 1,23 1 1,3 a b NTS-ER/L-16 2.50ISO 2,5 16 9,525 1,53 1,1 1,5 a b NTS-ER/L-16 3.00ISO 3 16 9,525 1,84 1,2 1,6 a b NTS-ER/L-22 3.50ISO 3,5 22 12,7 2,15 1,6 2,3 a b NTS-ER/L-22 4.00ISO 4 22 12,7 2,45 1,6 2,3 a b NTS-ER/L-22 4.50ISO 4,5 22 12,7 2,76 1,7 2,4 a b NTS-ER/L-22 5.00ISO 5 22 12,7 3,07 1,7 2,5 a b HC = твёрдый сплав с покрытием A 456 A 458 A 445 A 445 A 428 Пластины
