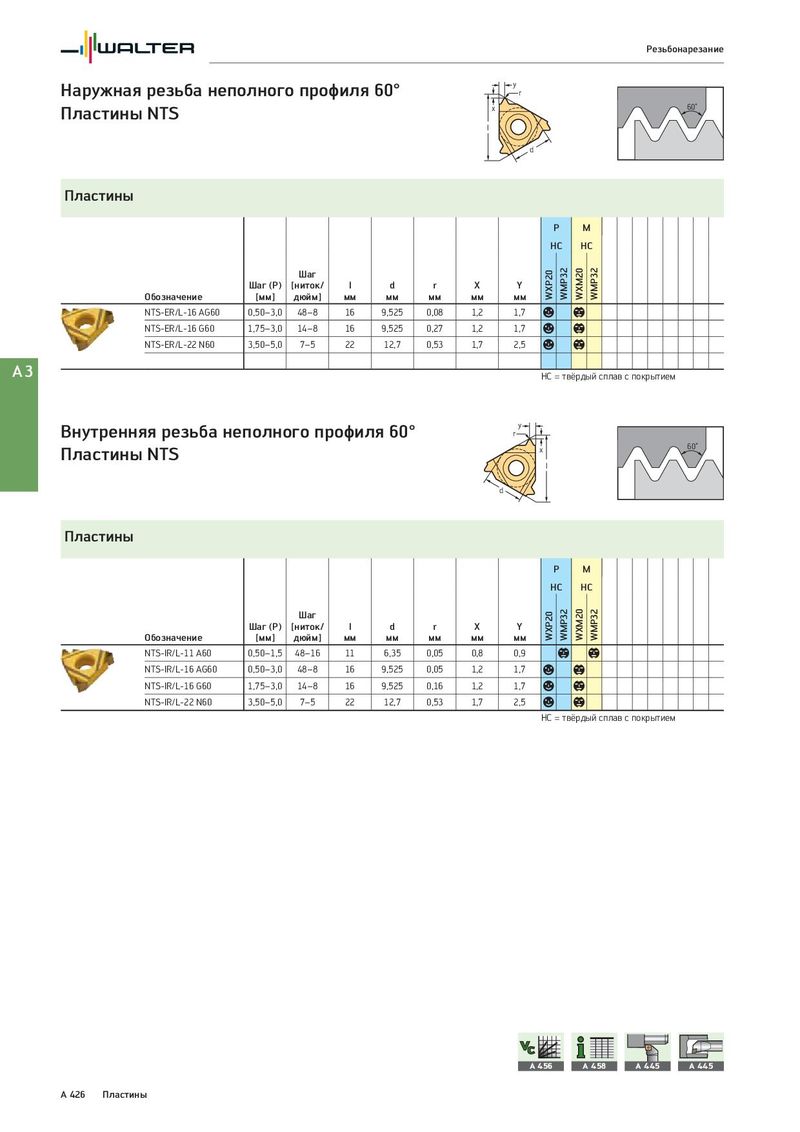

Резьбонарезание Наружная резьба неполного профиля 60° y r Пластины NTS x 60˚ l d Пластины P M HC HC Шаг WXP20 WMP32 WXM20 WMP32 Шаг (P) [ниток/ l d r X Y Обозначение [мм] дюйм] мм мм мм мм мм NTS-ER/L-16 AG60 0,50–3,0 48–8 16 9,525 0,08 1,2 1,7 a b NTS-ER/L-16 G60 1,75–3,0 14–8 16 9,525 0,27 1,2 1,7 a b NTS-ER/L-22 N60 3,50–5,0 7–5 22 12,7 0,53 1,7 2,5 a b A3 HC = твёрдый сплав с покрытием Внутренняя резьба неполного профиля 60° y r Пластины NTS x 60˚ l d Пластины P M HC HC Шаг WXP20 WMP32 WXM20 WMP32 Шаг (P) [ниток/ l d r X Y Обозначение [мм] дюйм] мм мм мм мм мм NTS-IR/L-11 A60 0,50–1,5 48–16 11 6,35 0,05 0,8 0,9 b b NTS-IR/L-16 AG60 0,50–3,0 48–8 16 9,525 0,05 1,2 1,7 a b NTS-IR/L-16 G60 1,75–3,0 14–8 16 9,525 0,16 1,2 1,7 a b NTS-IR/L-22 N60 3,50–5,0 7–5 22 12,7 0,53 1,7 2,5 a b HC = твёрдый сплав с покрытием A 456 A 458 A 445 A 445 A 426 Пластины
