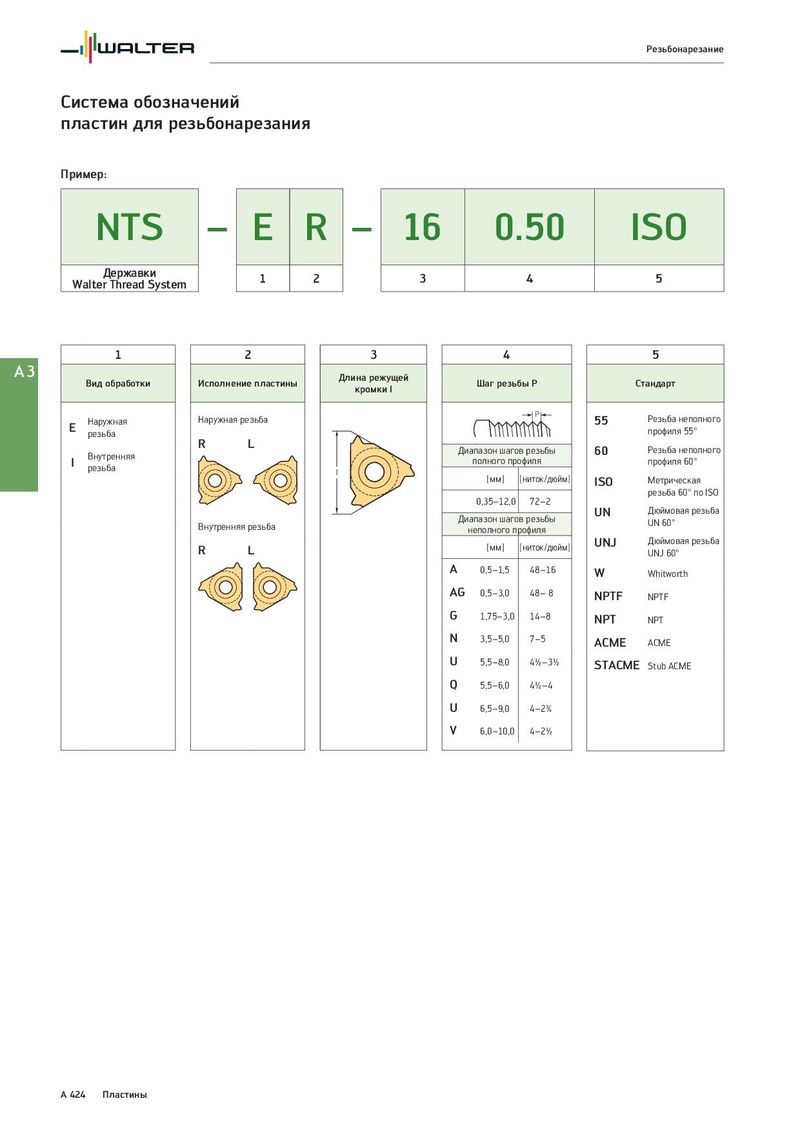

Резьбонарезание Система обозначений пластин для резьбонарезания Пример: NTS – E R – 16 0.50 ISO Державки 1 2 3 4 5 Walter Thread System 1 2 3 4 5 A3 Длина режущей Вид обработки Исполнение пластины кромки l Шаг резьбы P Стандарт Наружная Наружная резьба P 55 Резьба неполного E резьба профиля 55° R L Диапазон шагов резьбы 60 Резьба неполного I Внутренняя полного профиля профиля 60° резьба l [мм] [ниток/дюйм] ISO Метрическая резьба 60° по ISO 0,35–12,0 72–2 Диапазон шагов резьбы UN Дюймовая резьба Внутренняя резьба неполного профиля UN 60° R L [мм] [ниток/дюйм] UNJ Дюймовая резьба UNJ 60° A 0,5–1,5 48–16 W Whitworth AG 0,5–3,0 48– 8 NPTF NPTF G 1,75–3,0 14–8 NPT NPT N 3,5–5,0 7–5 ACME ACME U 5,5–8,0 4½–3½ STACME Stub ACME Q 5,5–6,0 4½–4 U 6,5–9,0 4–2¾ V 6,0–10,0 4–2½ A 424 Пластины
