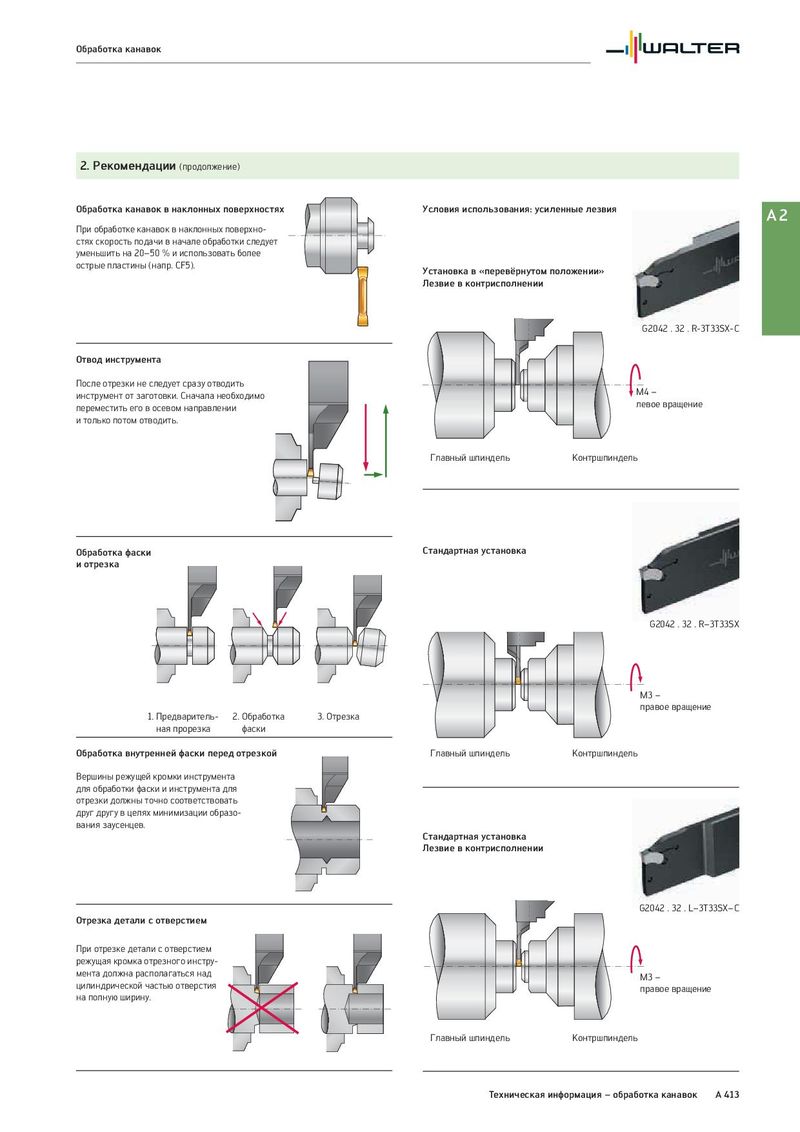

Обработка канавок 2. Рекомендации (продолжение) Обработка канавок в наклонных поверхностях Условия использования: усиленные лезвия A2 При обработке канавок в наклонных поверхно- стях скорость подачи в начале обработки следует уменьшить на 20–50 % и использовать более острые пластины (напр. CF5). Установка в «перевёрнутом положении» Лезвие в контрисполнении G2042 . 32 . R-3T33SX-C Отвод инструмента После отрезки не следует сразу отводить инструмент от заготовки. Сначала необходимо М4 – переместить его в осевом направлении левое вращение и только потом отводить. Главный шпиндель Контршпиндель Обработка фаски Стандартная установка и отрезка G2042 . 32 . R–3T33SX M3 – правое вращение 1. Предваритель- 2. Обработка 3. Отрезка ная прорезка фаски Обработка внутренней фаски перед отрезкой Главный шпиндель Контршпиндель Вершины режущей кромки инструмента для обработки фаски и инструмента для отрезки должны точно соответствовать друг другу в целях минимизации образо- вания заусенцев. Стандартная установка Лезвие в контрисполнении G2042 . 32 . L–3T33SX–C Отрезка детали с отверстием При отрезке детали с отверстием режущая кромка отрезного инстру- мента должна располагаться над M3 – цилиндрической частью отверстия правое вращение на полную ширину. Главный шпиндель Контршпиндель Техническая информация – обработка канавок A 413
