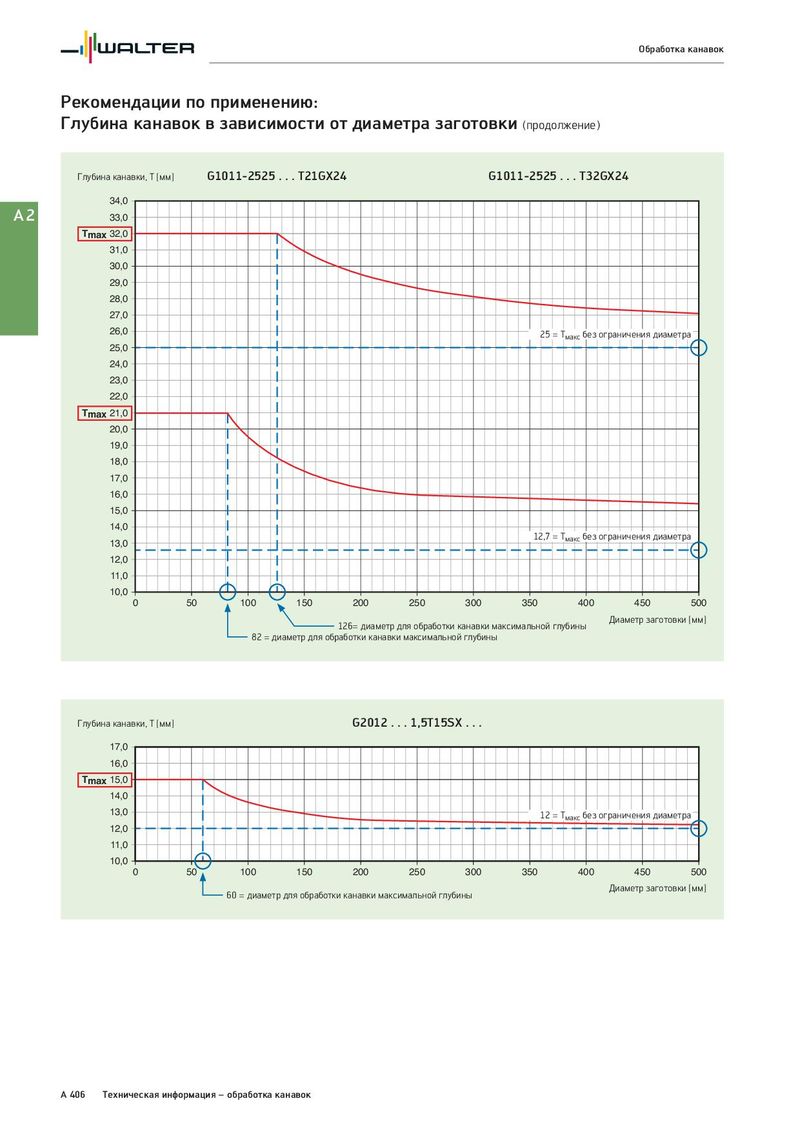

Обработка канавок Рекомендации по применению: Глубина канавок в зависимости от диаметра заготовки (продолжение) Глубина канавки, T [мм] G1011-2525 . . . T21GX24 G1011-2525 . . . T32GX24 34,0 A2 33,0 Tmax 32,0 31,0 30,0 29,0 28,0 27,0 26,0 25 = Tмакс без ограничения диаметра 25,0 24,0 23,0 22,0 Tmax 21,0 20,0 19,0 18,0 17,0 16,0 15,0 14,0 13,0 12,7 = Tмакс без ограничения диаметра 12,0 11,0 10,0 0 50 100 150 200 250 300 350 400 450 500 126= диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] 82 = диаметр для обработки канавки максимальной глубины Глубина канавки, T [мм] G2012 . . . 1,5T15SX . . . 17,0 16,0 Tmax 15,0 14,0 13,0 12 = Tмакс без ограничения диаметра 12,0 11,0 10,0 0 50 100 150 200 250 300 350 400 450 500 60 = диаметр для обработки канавки максимальной глубины Диаметр заготовки [мм] A 406 Техническая информация – обработка канавок
