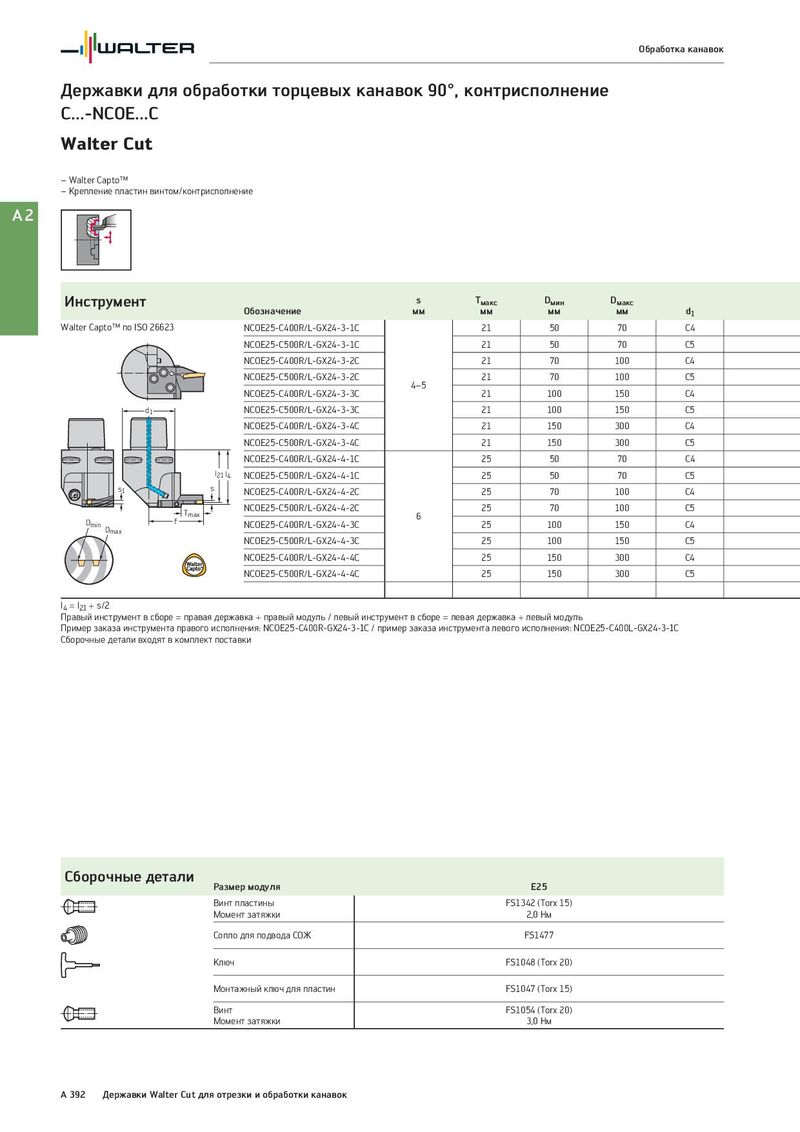

Обработка канавок Державки для обработки торцевых канавок 90°, контрисполнение C...-NCOE...C Walter Cut – Walter Capto™ – Крепление пластин винтом/контрисполнение A2 Инструмент s Tмакс Dмин Dмакс Обозначение мм мм мм мм d1 Walter Capto™ по ISO 26623 NCOE25-C400R/L-GX24-3-1C 21 50 70 C4 NCOE25-C500R/L-GX24-3-1C 21 50 70 C5 NCOE25-C400R/L-GX24-3-2C 21 70 100 C4 NCOE25-C500R/L-GX24-3-2C 21 70 100 C5 4–5 NCOE25-C400R/L-GX24-3-3C 21 100 150 C4 d1 NCOE25-C500R/L-GX24-3-3C 21 100 150 C5 NCOE25-C400R/L-GX24-3-4C 21 150 300 C4 NCOE25-C500R/L-GX24-3-4C 21 150 300 C5 NCOE25-C400R/L-GX24-4-1C 25 50 70 C4 l21 l4 NCOE25-C500R/L-GX24-4-1C 25 50 70 C5 s1 s NCOE25-C400R/L-GX24-4-2C 25 70 100 C4 Tmax NCOE25-C500R/L-GX24-4-2C 25 70 100 C5 Dmin f 6 Dmax NCOE25-C400R/L-GX24-4-3C 25 100 150 C4 NCOE25-C500R/L-GX24-4-3C 25 100 150 C5 NCOE25-C400R/L-GX24-4-4C 25 150 300 C4 NCOE25-C500R/L-GX24-4-4C 25 150 300 C5 l4 = l21 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCOE25-C400R-GX24-3-1C / пример заказа инструмента левого исполнения: NCOE25-C400L-GX24-3-1C Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E25 Винт пластины FS1342 (Torx 15) Момент затяжки 2,0 Нм Сопло для подвода СОЖ FS1477 Ключ FS1048 (Torx 20) Монтажный ключ для пластин FS1047 (Torx 15) Винт FS1054 (Torx 20) Момент затяжки 3,0 Нм A 392 Державки Walter Cut для отрезки и обработки канавок
