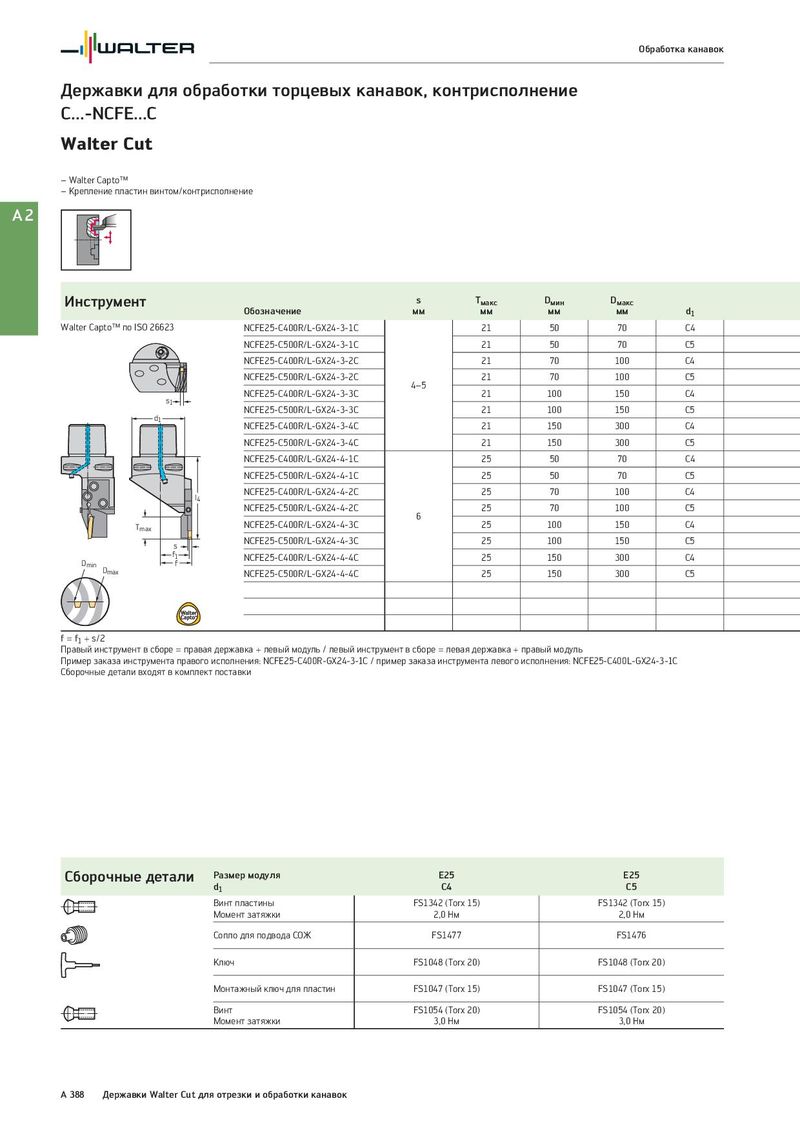

Обработка канавок Державки для обработки торцевых канавок, контрисполнение C...-NCFE...C Walter Cut – Walter Capto™ – Крепление пластин винтом/контрисполнение A2 Инструмент s Tмакс Dмин Dмакс Обозначение мм мм мм мм d1 Walter Capto™ по ISO 26623 NCFE25-C400R/L-GX24-3-1C 21 50 70 C4 NCFE25-C500R/L-GX24-3-1C 21 50 70 C5 NCFE25-C400R/L-GX24-3-2C 21 70 100 C4 NCFE25-C500R/L-GX24-3-2C 21 70 100 C5 4–5 s1 NCFE25-C400R/L-GX24-3-3C 21 100 150 C4 NCFE25-C500R/L-GX24-3-3C 21 100 150 C5 d1 NCFE25-C400R/L-GX24-3-4C 21 150 300 C4 NCFE25-C500R/L-GX24-3-4C 21 150 300 C5 NCFE25-C400R/L-GX24-4-1C 25 50 70 C4 NCFE25-C500R/L-GX24-4-1C 25 50 70 C5 l4 NCFE25-C400R/L-GX24-4-2C 25 70 100 C4 NCFE25-C500R/L-GX24-4-2C 25 70 100 C5 6 Tmax NCFE25-C400R/L-GX24-4-3C 25 100 150 C4 s NCFE25-C500R/L-GX24-4-3C 25 100 150 C5 f1 NCFE25-C400R/L-GX24-4-4C 25 150 300 C4 Dmin Dmax f NCFE25-C500R/L-GX24-4-4C 25 150 300 C5 f = f1 + s/2 Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCFE25-C400R-GX24-3-1C / пример заказа инструмента левого исполнения: NCFE25-C400L-GX24-3-1C Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E25 E25 d1 C4 C5 Винт пластины FS1342 (Torx 15) FS1342 (Torx 15) Момент затяжки 2,0 Нм 2,0 Нм Сопло для подвода СОЖ FS1477 FS1476 Ключ FS1048 (Torx 20) FS1048 (Torx 20) Монтажный ключ для пластин FS1047 (Torx 15) FS1047 (Torx 15) Винт FS1054 (Torx 20) FS1054 (Torx 20) Момент затяжки 3,0 Нм 3,0 Нм A 388 Державки Walter Cut для отрезки и обработки канавок
