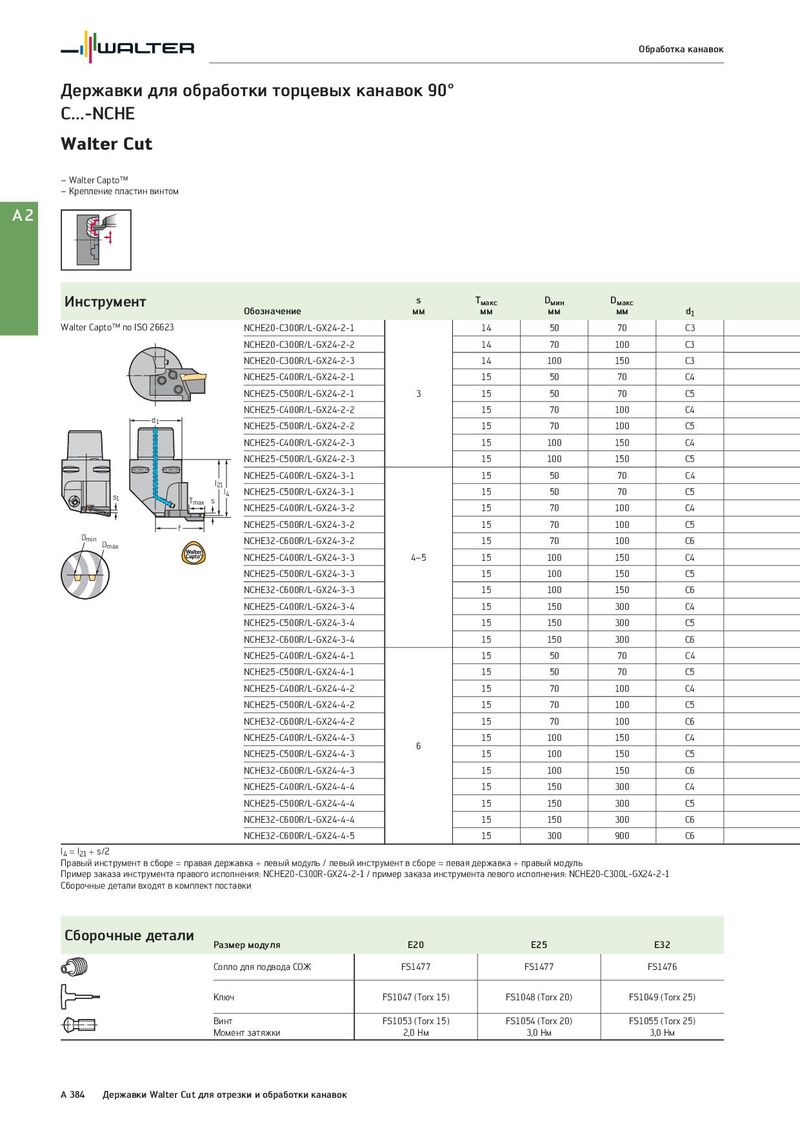

Общий каталог Walter 2017 - страница 400

Обработка канавок Державки для обработки торцевых канавок 90° C...-NCHE Walter Cut – Walter Capto™ – Крепление пластин винтом A2 Инструмент s Tмакс Dмин Dмакс Обозначение мм мм мм мм d1 Walter Capto™ по ISO 26623 NCHE20-C300R/L-GX24-2-1 14 50 70 C3 NCHE20-C300R/L-GX24-2-2 14 70 100 C3 NCHE20-C300R/L-GX24-2-3 14 100 150 C3 NCHE25-C400R/L-GX24-2-1 15 50 70 C4 NCHE25-C500R/L-GX24-2-1 3 15 50 70 C5 NCHE25-C400R/L-GX24-2-2 15 70 100 C4 d1 NCHE25-C500R/L-GX24-2-2 15 70 100 C5 NCHE25-C400R/L-GX24-2-3 15 100 150 C4 NCHE25-C500R/L-GX24-2-3 15 100 150 C5 NCHE25-C400R/L-GX24-3-1 15 50 70 C4 l21 NCHE25-C500R/L-GX24-3-1 15 50 70 C5 s1 l4 Tmax s NCHE25-C400R/L-GX24-3-2 15 70 100 C4 f NCHE25-C500R/L-GX24-3-2 15 70 100 C5 Dmin Dmax NCHE32-C600R/L-GX24-3-2 15 70 100 C6 NCHE25-C400R/L-GX24-3-3 4–5 15 100 150 C4 NCHE25-C500R/L-GX24-3-3 15 100 150 C5 NCHE32-C600R/L-GX24-3-3 15 100 150 C6 NCHE25-C400R/L-GX24-3-4 15 150 300 C4 NCHE25-C500R/L-GX24-3-4 15 150 300 C5 NCHE32-C600R/L-GX24-3-4 15 150 300 C6 NCHE25-C400R/L-GX24-4-1 15 50 70 C4 NCHE25-C500R/L-GX24-4-1 15 50 70 C5 NCHE25-C400R/L-GX24-4-2 15 70 100 C4 NCHE25-C500R/L-GX24-4-2 15 70 100 C5 NCHE32-C600R/L-GX24-4-2 15 70 100 C6 NCHE25-C400R/L-GX24-4-3 15 100 150 C4 6 NCHE25-C500R/L-GX24-4-3 15 100 150 C5 NCHE32-C600R/L-GX24-4-3 15 100 150 C6 NCHE25-C400R/L-GX24-4-4 15 150 300 C4 NCHE25-C500R/L-GX24-4-4 15 150 300 C5 NCHE32-C600R/L-GX24-4-4 15 150 300 C6 NCHE32-C600R/L-GX24-4-5 15 300 900 C6 l4 = l21 + s/2 Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCHE20-C300R-GX24-2-1 / пример заказа инструмента левого исполнения: NCHE20-C300L-GX24-2-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Сопло для подвода СОЖ FS1477 FS1477 FS1476 Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм A 384 Державки Walter Cut для отрезки и обработки канавок
