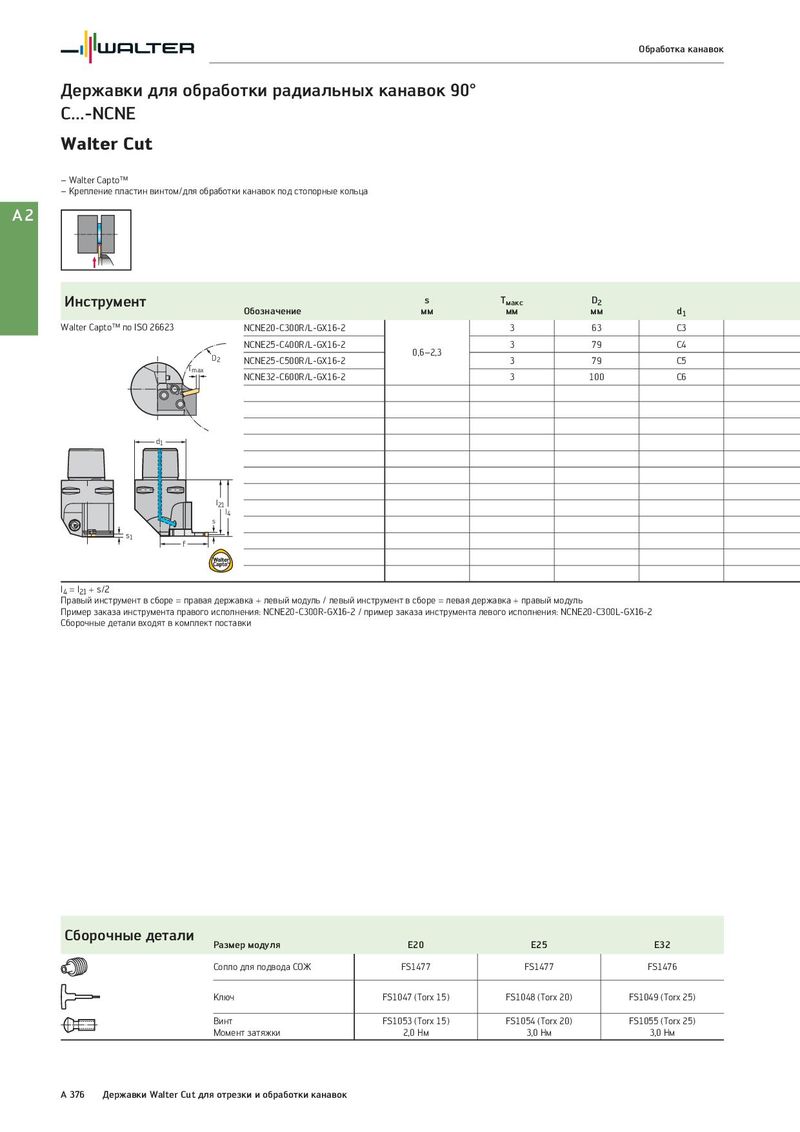

Обработка канавок Державки для обработки радиальных канавок 90° C...-NCNE Walter Cut – Walter Capto™ – Крепление пластин винтом/для обработки канавок под стопорные кольца A2 Инструмент s Tмакс D2 Обозначение мм мм мм d1 Walter Capto™ по ISO 26623 NCNE20-C300R/L-GX16-2 3 63 C3 NCNE25-C400R/L-GX16-2 3 79 C4 D2 0,6–2,3 NCNE25-C500R/L-GX16-2 3 79 C5 Tmax NCNE32-C600R/L-GX16-2 3 100 C6 d1 l21 l4 s s1 f l4 = l21 + s/2 Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCNE20-C300R-GX16-2 / пример заказа инструмента левого исполнения: NCNE20-C300L-GX16-2 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Сопло для подвода СОЖ FS1477 FS1477 FS1476 Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм A 376 Державки Walter Cut для отрезки и обработки канавок
