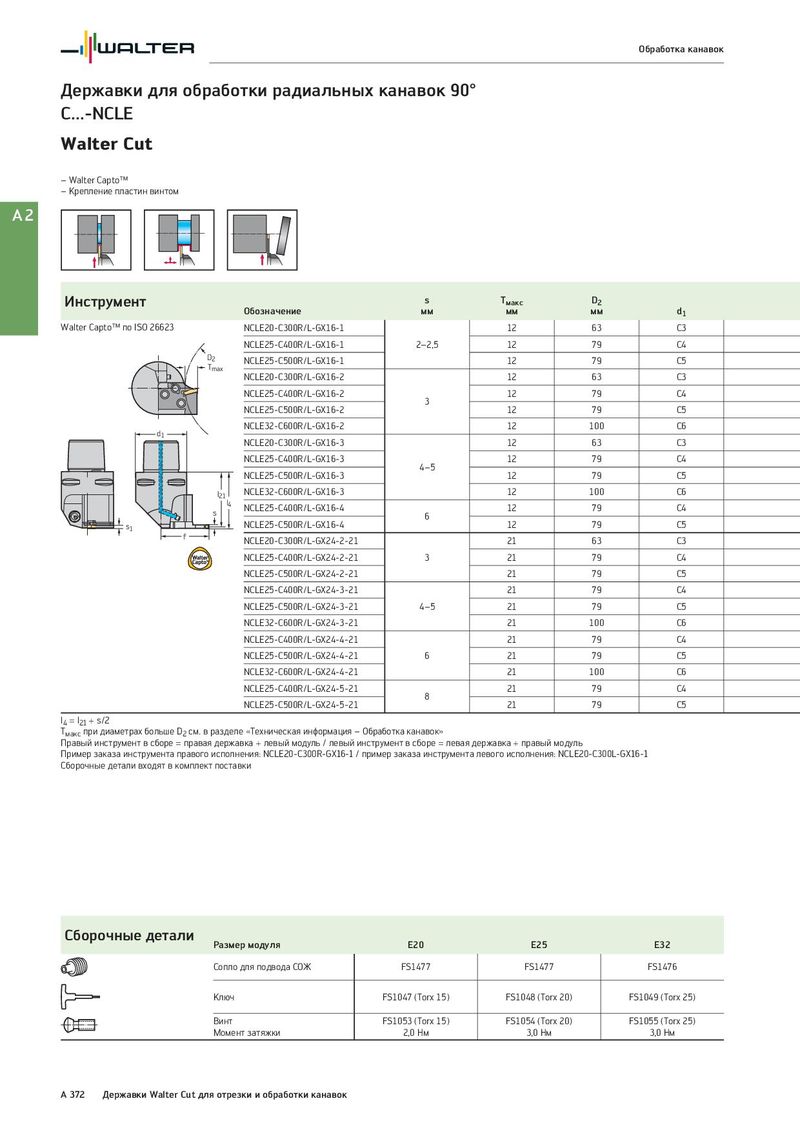

Обработка канавок Державки для обработки радиальных канавок 90° C...-NCLE Walter Cut – Walter Capto™ – Крепление пластин винтом A2 Инструмент s Tмакс D2 Обозначение мм мм мм d1 Walter Capto™ по ISO 26623 NCLE20-C300R/L-GX16-1 12 63 C3 NCLE25-C400R/L-GX16-1 2–2,5 12 79 C4 D2 NCLE25-C500R/L-GX16-1 12 79 C5 Tmax NCLE20-C300R/L-GX16-2 12 63 C3 NCLE25-C400R/L-GX16-2 12 79 C4 3 NCLE25-C500R/L-GX16-2 12 79 C5 d1 NCLE32-C600R/L-GX16-2 12 100 C6 NCLE20-C300R/L-GX16-3 12 63 C3 NCLE25-C400R/L-GX16-3 12 79 C4 4–5 NCLE25-C500R/L-GX16-3 12 79 C5 l21 NCLE32-C600R/L-GX16-3 12 100 C6 l4 NCLE25-C400R/L-GX16-4 12 79 C4 s 6 s1 NCLE25-C500R/L-GX16-4 12 79 C5 f NCLE20-C300R/L-GX24-2-21 21 63 C3 NCLE25-C400R/L-GX24-2-21 3 21 79 C4 NCLE25-C500R/L-GX24-2-21 21 79 C5 NCLE25-C400R/L-GX24-3-21 21 79 C4 NCLE25-C500R/L-GX24-3-21 4–5 21 79 C5 NCLE32-C600R/L-GX24-3-21 21 100 C6 NCLE25-C400R/L-GX24-4-21 21 79 C4 NCLE25-C500R/L-GX24-4-21 6 21 79 C5 NCLE32-C600R/L-GX24-4-21 21 100 C6 NCLE25-C400R/L-GX24-5-21 21 79 C4 8 NCLE25-C500R/L-GX24-5-21 21 79 C5 l4 = l21 + s/2 Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCLE20-C300R-GX16-1 / пример заказа инструмента левого исполнения: NCLE20-C300L-GX16-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Сопло для подвода СОЖ FS1477 FS1477 FS1476 Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм A 372 Державки Walter Cut для отрезки и обработки канавок
