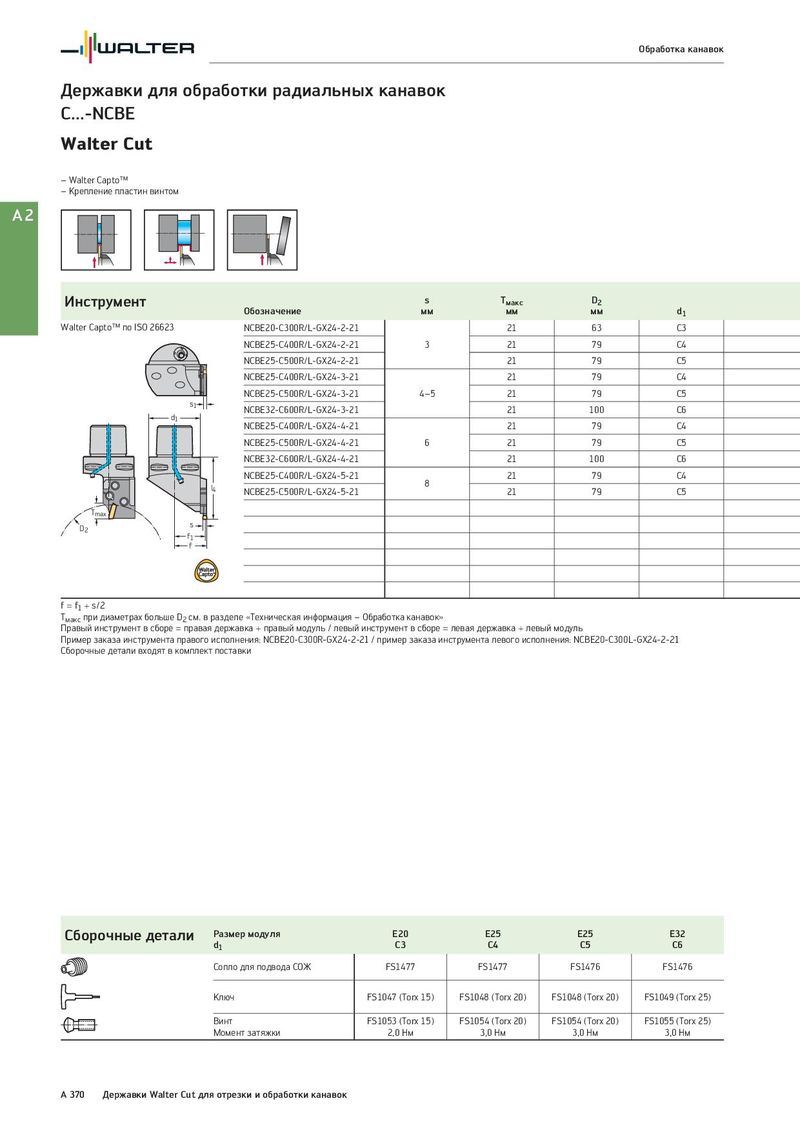

Обработка канавок Державки для обработки радиальных канавок C...-NCBE Walter Cut – Walter Capto™ – Крепление пластин винтом A2 Инструмент s Tмакс D2 Обозначение мм мм мм d1 Walter Capto™ по ISO 26623 NCBE20-C300R/L-GX24-2-21 21 63 C3 NCBE25-C400R/L-GX24-2-21 3 21 79 C4 NCBE25-C500R/L-GX24-2-21 21 79 C5 NCBE25-C400R/L-GX24-3-21 21 79 C4 NCBE25-C500R/L-GX24-3-21 4–5 21 79 C5 s1 NCBE32-C600R/L-GX24-3-21 21 100 C6 d1 NCBE25-C400R/L-GX24-4-21 21 79 C4 NCBE25-C500R/L-GX24-4-21 6 21 79 C5 NCBE32-C600R/L-GX24-4-21 21 100 C6 NCBE25-C400R/L-GX24-5-21 21 79 C4 l4 8 NCBE25-C500R/L-GX24-5-21 21 79 C5 Tmax D2 s f1 f f = f1 + s/2 Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCBE20-C300R-GX24-2-21 / пример заказа инструмента левого исполнения: NCBE20-C300L-GX24-2-21 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E25 E32 d1 C3 C4 C5 C6 Сопло для подвода СОЖ FS1477 FS1477 FS1476 FS1476 Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1048 (Torx 20) FS1049 (Torx 25) Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм A 370 Державки Walter Cut для отрезки и обработки канавок
