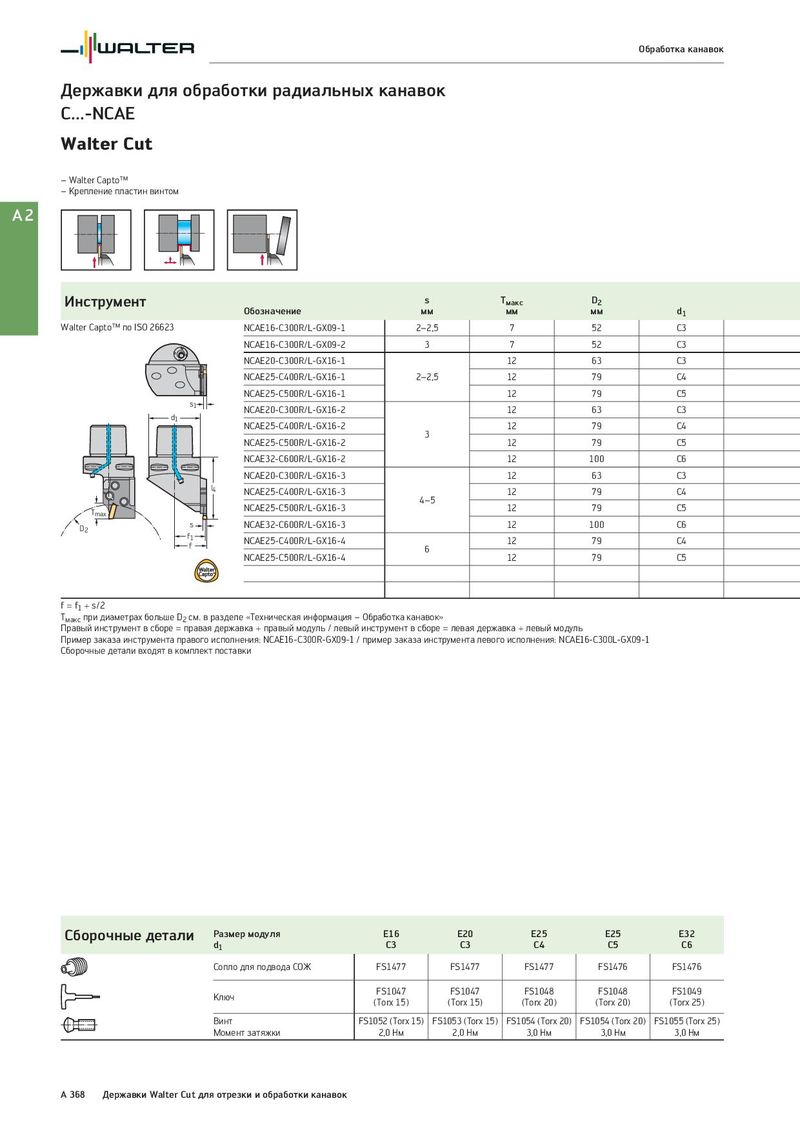

Обработка канавок Державки для обработки радиальных канавок C...-NCAE Walter Cut – Walter Capto™ – Крепление пластин винтом A2 Инструмент s Tмакс D2 Обозначение мм мм мм d1 Walter Capto™ по ISO 26623 NCAE16-C300R/L-GX09-1 2–2,5 7 52 C3 NCAE16-C300R/L-GX09-2 3 7 52 C3 NCAE20-C300R/L-GX16-1 12 63 C3 NCAE25-C400R/L-GX16-1 2–2,5 12 79 C4 NCAE25-C500R/L-GX16-1 12 79 C5 s1 NCAE20-C300R/L-GX16-2 12 63 C3 d1 NCAE25-C400R/L-GX16-2 12 79 C4 3 NCAE25-C500R/L-GX16-2 12 79 C5 NCAE32-C600R/L-GX16-2 12 100 C6 NCAE20-C300R/L-GX16-3 12 63 C3 l4 NCAE25-C400R/L-GX16-3 12 79 C4 4–5 Tmax NCAE25-C500R/L-GX16-3 12 79 C5 D2 s NCAE32-C600R/L-GX16-3 12 100 C6 f1 NCAE25-C400R/L-GX16-4 12 79 C4 f 6 NCAE25-C500R/L-GX16-4 12 79 C5 f = f1 + s/2 Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCAE16-C300R-GX09-1 / пример заказа инструмента левого исполнения: NCAE16-C300L-GX09-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E16 E20 E25 E25 E32 d1 C3 C3 C4 C5 C6 Сопло для подвода СОЖ FS1477 FS1477 FS1477 FS1476 FS1476 Ключ FS1047 FS1047 FS1048 FS1048 FS1049 (Torx 15) (Torx 15) (Torx 20) (Torx 20) (Torx 25) Винт FS1052 (Torx 15) FS1053 (Torx 15) FS1054 (Torx 20) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 2,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм A 368 Державки Walter Cut для отрезки и обработки канавок
