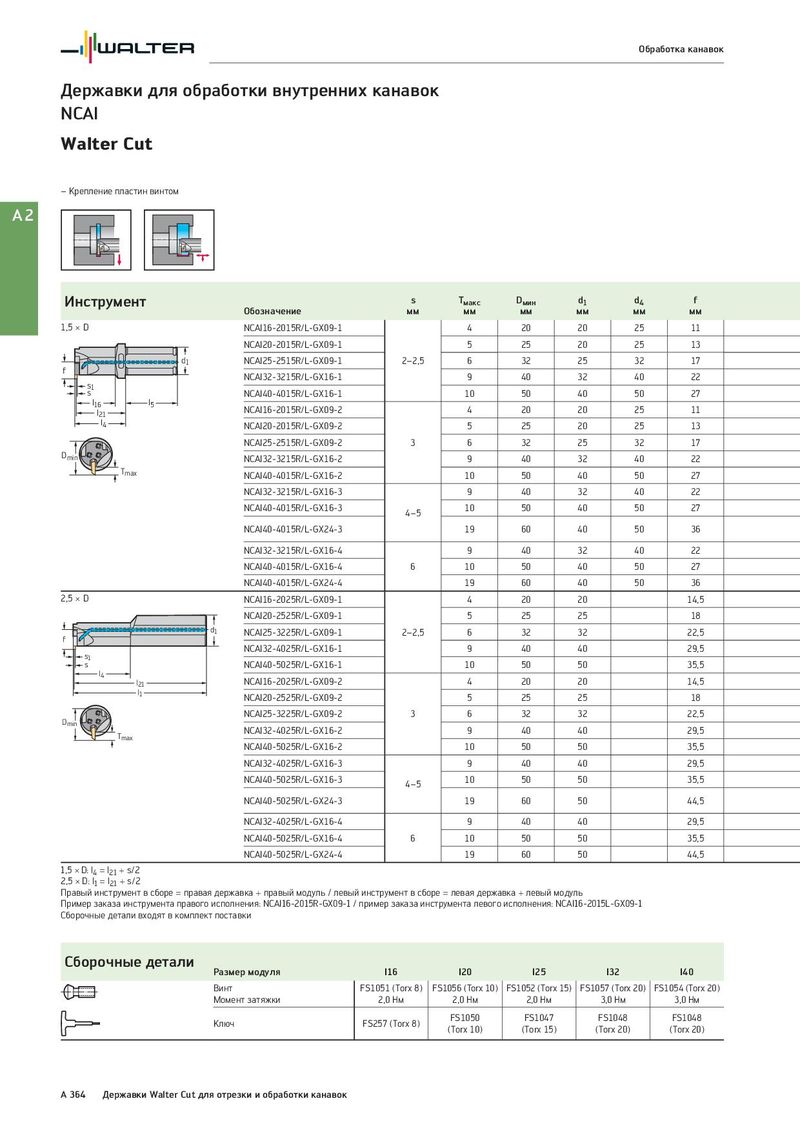

Обработка канавок Державки для обработки внутренних канавок NCAI Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс Dмин d1 d4 f Обозначение мм мм мм мм мм мм 1,5 × D NCAI16-2015R/L-GX09-1 4 20 20 25 11 NCAI20-2015R/L-GX09-1 5 25 20 25 13 d1 NCAI25-2515R/L-GX09-1 2–2,5 6 32 25 32 17 f NCAI32-3215R/L-GX16-1 9 40 32 40 22 ss1 NCAI40-4015R/L-GX16-1 10 50 40 50 27 l16 l5 NCAI16-2015R/L-GX09-2 4 20 20 25 11 l21 l4 NCAI20-2015R/L-GX09-2 5 25 20 25 13 NCAI25-2515R/L-GX09-2 3 6 32 25 32 17 Dmin NCAI32-3215R/L-GX16-2 9 40 32 40 22 Tmax NCAI40-4015R/L-GX16-2 10 50 40 50 27 NCAI32-3215R/L-GX16-3 9 40 32 40 22 NCAI40-4015R/L-GX16-3 4–5 10 50 40 50 27 NCAI40-4015R/L-GX24-3 19 60 40 50 36 NCAI32-3215R/L-GX16-4 9 40 32 40 22 NCAI40-4015R/L-GX16-4 6 10 50 40 50 27 NCAI40-4015R/L-GX24-4 19 60 40 50 36 2,5 × D NCAI16-2025R/L-GX09-1 4 20 20 14,5 NCAI20-2525R/L-GX09-1 5 25 25 18 d1 NCAI25-3225R/L-GX09-1 2–2,5 6 32 32 22,5 f s1 NCAI32-4025R/L-GX16-1 9 40 40 29,5 s NCAI40-5025R/L-GX16-1 10 50 50 35,5 l4 NCAI16-2025R/L-GX09-2 4 20 20 14,5 l21 l1 NCAI20-2525R/L-GX09-2 5 25 25 18 NCAI25-3225R/L-GX09-2 3 6 32 32 22,5 Dmin NCAI32-4025R/L-GX16-2 9 40 40 29,5 Tmax NCAI40-5025R/L-GX16-2 10 50 50 35,5 NCAI32-4025R/L-GX16-3 9 40 40 29,5 NCAI40-5025R/L-GX16-3 4–5 10 50 50 35,5 NCAI40-5025R/L-GX24-3 19 60 50 44,5 NCAI32-4025R/L-GX16-4 9 40 40 29,5 NCAI40-5025R/L-GX16-4 6 10 50 50 35,5 NCAI40-5025R/L-GX24-4 19 60 50 44,5 1,5 × D: l4 = l21 + s/2 2,5 × D: l1 = l21 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCAI16-2015R-GX09-1 / пример заказа инструмента левого исполнения: NCAI16-2015L-GX09-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля I16 I20 I25 I32 I40 Винт FS1051 (Torx 8) FS1056 (Torx 10) FS1052 (Torx 15) FS1057 (Torx 20) FS1054 (Torx 20) Момент затяжки 2,0 Нм 2,0 Нм 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS257 (Torx 8) FS1050 FS1047 FS1048 FS1048 (Torx 10) (Torx 15) (Torx 20) (Torx 20) A 364 Державки Walter Cut для отрезки и обработки канавок
