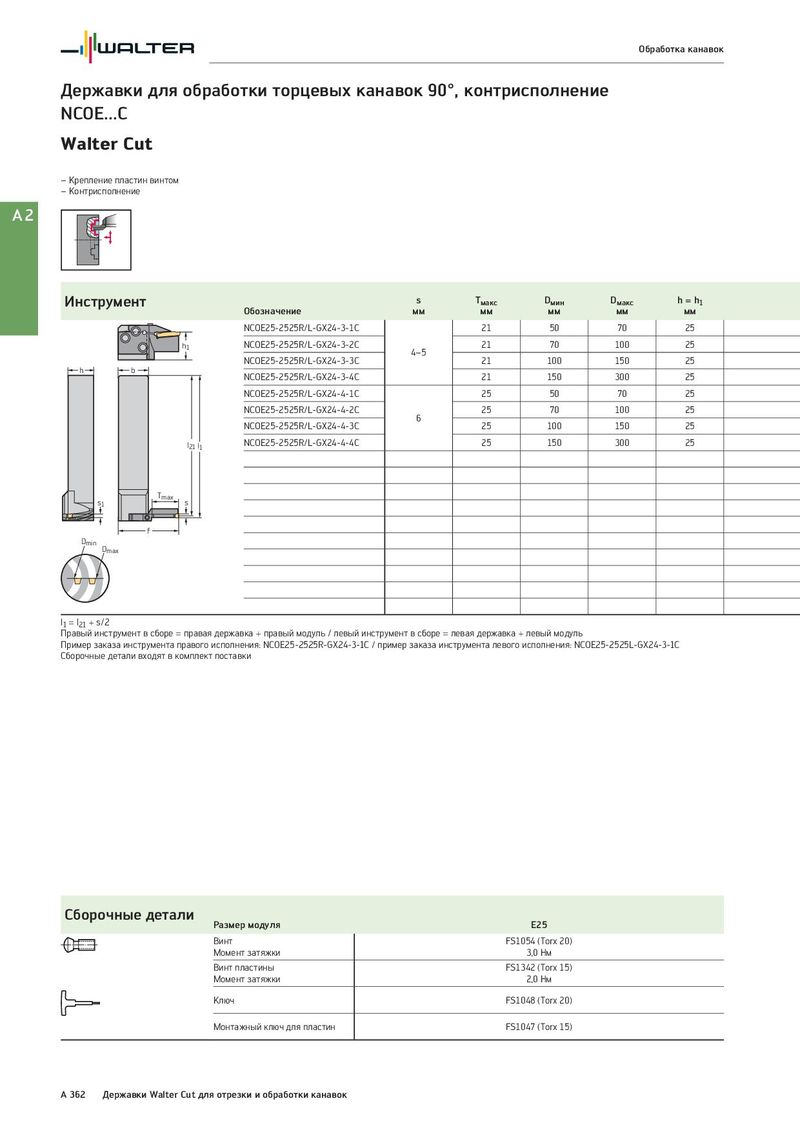

Общий каталог Walter 2017 - страница 378

Обработка канавок Державки для обработки торцевых канавок 90°, контрисполнение NCOE...C Walter Cut – Крепление пластин винтом – Контрисполнение A2 Инструмент s Tмакс Dмин Dмакс h = h1 Обозначение мм мм мм мм мм NCOE25-2525R/L-GX24-3-1C 21 50 70 25 h1 NCOE25-2525R/L-GX24-3-2C 21 70 100 25 4–5 NCOE25-2525R/L-GX24-3-3C 21 100 150 25 h b NCOE25-2525R/L-GX24-3-4C 21 150 300 25 NCOE25-2525R/L-GX24-4-1C 25 50 70 25 NCOE25-2525R/L-GX24-4-2C 25 70 100 25 6 NCOE25-2525R/L-GX24-4-3C 25 100 150 25 l21 l1 NCOE25-2525R/L-GX24-4-4C 25 150 300 25 s1 Tmax s f Dmin Dmax l1 = l21 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCOE25-2525R-GX24-3-1C / пример заказа инструмента левого исполнения: NCOE25-2525L-GX24-3-1C Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E25 Винт FS1054 (Torx 20) Момент затяжки 3,0 Нм Винт пластины FS1342 (Torx 15) Момент затяжки 2,0 Нм Ключ FS1048 (Torx 20) Монтажный ключ для пластин FS1047 (Torx 15) A 362 Державки Walter Cut для отрезки и обработки канавок
