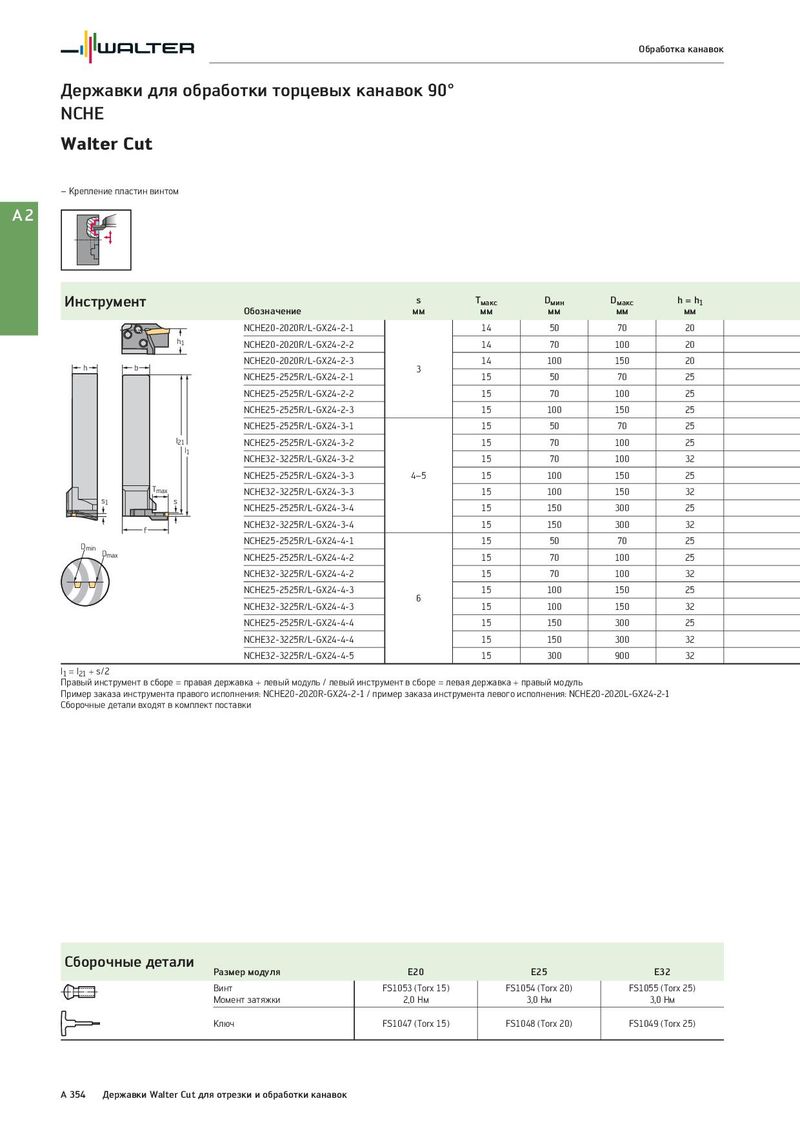

Общий каталог Walter 2017 - страница 370

Обработка канавок Державки для обработки торцевых канавок 90° NCHE Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс Dмин Dмакс h = h1 Обозначение мм мм мм мм мм NCHE20-2020R/L-GX24-2-1 14 50 70 20 h1 NCHE20-2020R/L-GX24-2-2 14 70 100 20 h b NCHE20-2020R/L-GX24-2-3 14 100 150 20 3 NCHE25-2525R/L-GX24-2-1 15 50 70 25 NCHE25-2525R/L-GX24-2-2 15 70 100 25 NCHE25-2525R/L-GX24-2-3 15 100 150 25 NCHE25-2525R/L-GX24-3-1 15 50 70 25 l21 NCHE25-2525R/L-GX24-3-2 15 70 100 25 l1 NCHE32-3225R/L-GX24-3-2 15 70 100 32 NCHE25-2525R/L-GX24-3-3 4–5 15 100 150 25 Tmax NCHE32-3225R/L-GX24-3-3 15 100 150 32 s1 s NCHE25-2525R/L-GX24-3-4 15 150 300 25 f NCHE32-3225R/L-GX24-3-4 15 150 300 32 Dmin NCHE25-2525R/L-GX24-4-1 15 50 70 25 Dmax NCHE25-2525R/L-GX24-4-2 15 70 100 25 NCHE32-3225R/L-GX24-4-2 15 70 100 32 NCHE25-2525R/L-GX24-4-3 15 100 150 25 6 NCHE32-3225R/L-GX24-4-3 15 100 150 32 NCHE25-2525R/L-GX24-4-4 15 150 300 25 NCHE32-3225R/L-GX24-4-4 15 150 300 32 NCHE32-3225R/L-GX24-4-5 15 300 900 32 l1 = l21 + s/2 Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCHE20-2020R-GX24-2-1 / пример заказа инструмента левого исполнения: NCHE20-2020L-GX24-2-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 354 Державки Walter Cut для отрезки и обработки канавок
