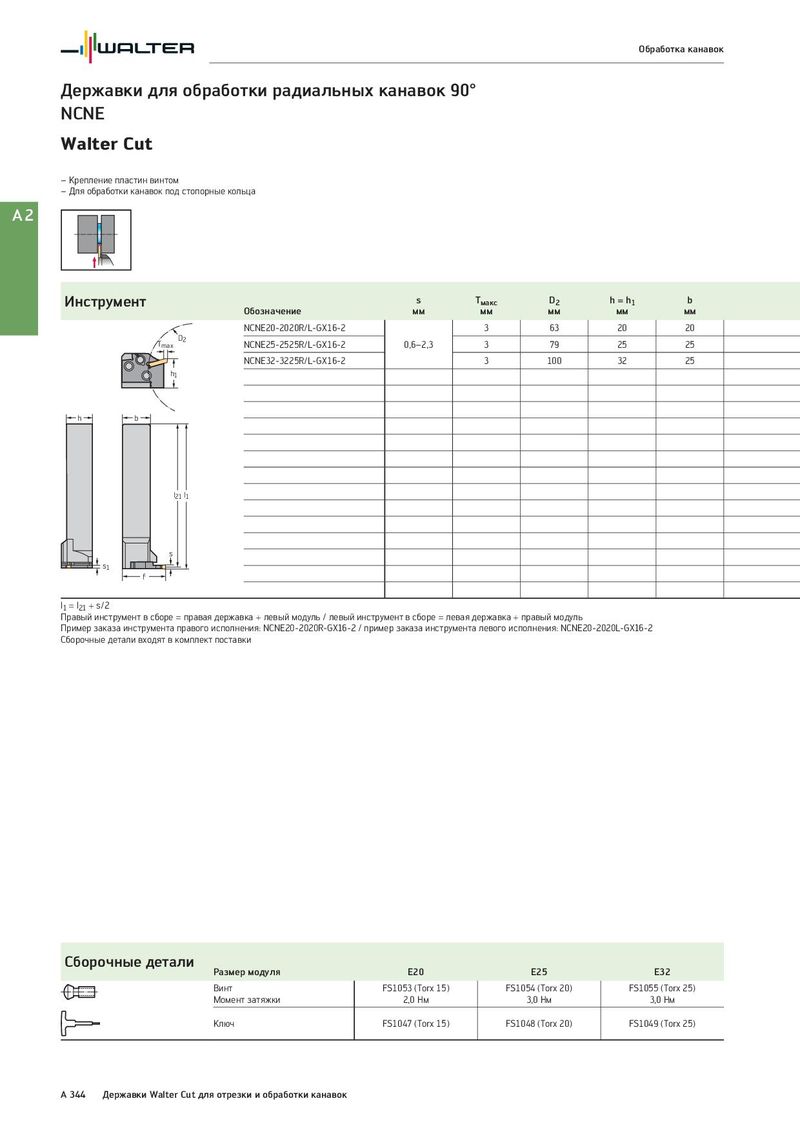

Обработка канавок Державки для обработки радиальных канавок 90° NCNE Walter Cut – Крепление пластин винтом – Для обработки канавок под стопорные кольца A2 Инструмент s Tмакс D2 h = h1 b Обозначение мм мм мм мм мм NCNE20-2020R/L-GX16-2 3 63 20 20 Tmax D2 NCNE25-2525R/L-GX16-2 0,6–2,3 3 79 25 25 NCNE32-3225R/L-GX16-2 3 100 32 25 h1 h b l21 l1 s s1 f l1 = l21 + s/2 Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCNE20-2020R-GX16-2 / пример заказа инструмента левого исполнения: NCNE20-2020L-GX16-2 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 344 Державки Walter Cut для отрезки и обработки канавок
