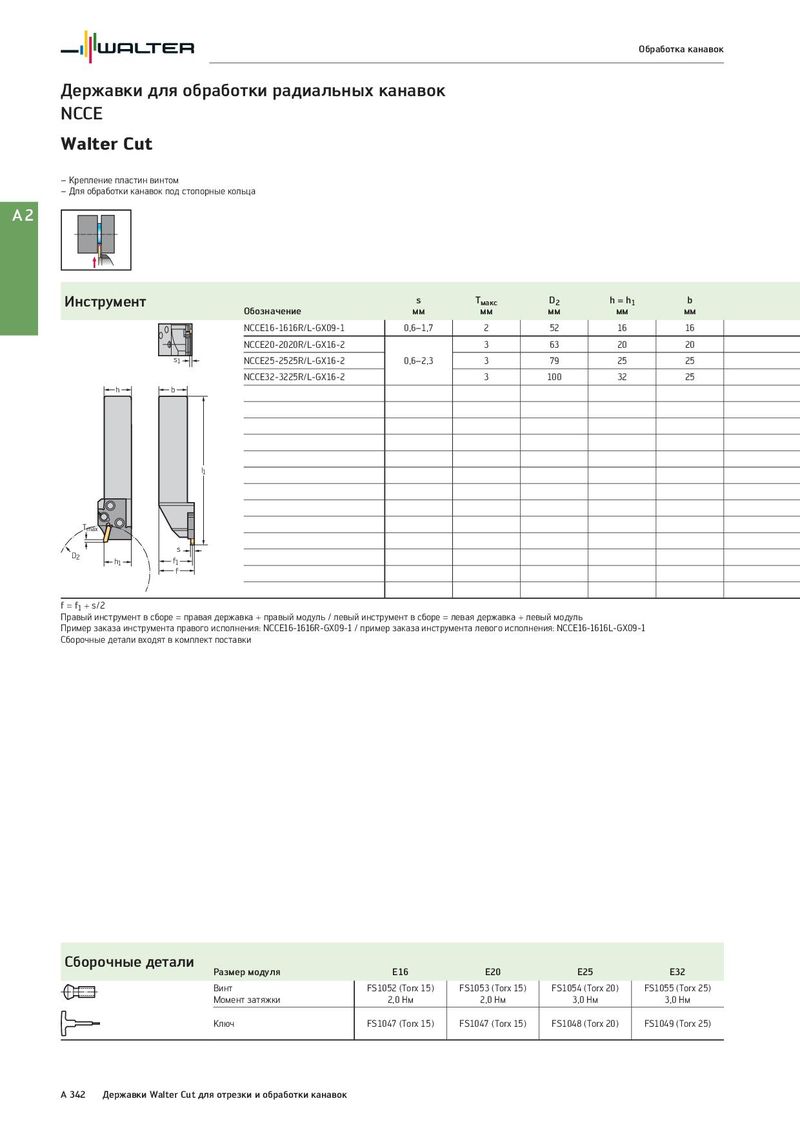

Обработка канавок Державки для обработки радиальных канавок NCCE Walter Cut – Крепление пластин винтом – Для обработки канавок под стопорные кольца A2 Инструмент s Tмакс D2 h = h1 b Обозначение мм мм мм мм мм NCCE16-1616R/L-GX09-1 0,6–1,7 2 52 16 16 NCCE20-2020R/L-GX16-2 3 63 20 20 s1 NCCE25-2525R/L-GX16-2 0,6–2,3 3 79 25 25 NCCE32-3225R/L-GX16-2 3 100 32 25 h b l1 Tmax D2 s h1 f1 f f = f1 + s/2 Правый инструмент в сборе = правая державка + правый модуль / левый инструмент в сборе = левая державка + левый модуль Пример заказа инструмента правого исполнения: NCCE16-1616R-GX09-1 / пример заказа инструмента левого исполнения: NCCE16-1616L-GX09-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E16 E20 E25 E32 Винт FS1052 (Torx 15) FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 342 Державки Walter Cut для отрезки и обработки канавок
