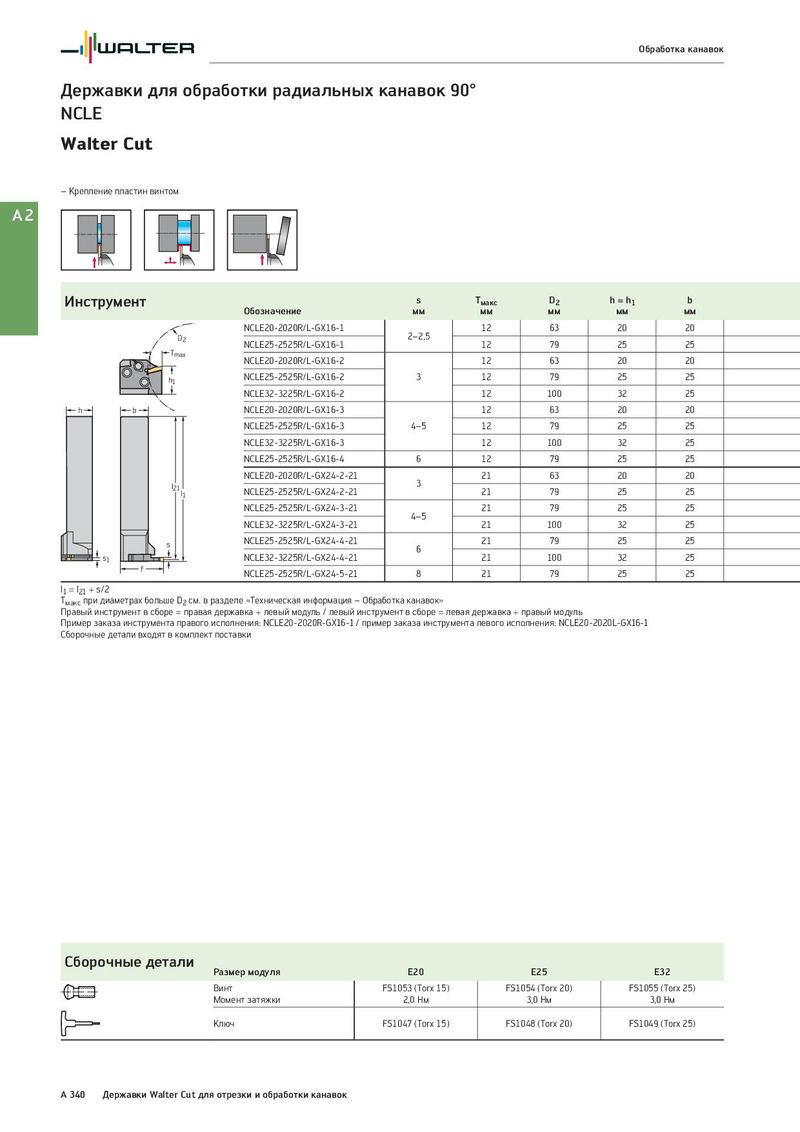

Обработка канавок Державки для обработки радиальных канавок 90° NCLE Walter Cut – Крепление пластин винтом A2 Инструмент s Tмакс D2 h = h1 b Обозначение мм мм мм мм мм NCLE20-2020R/L-GX16-1 12 63 20 20 D2 2–2,5 NCLE25-2525R/L-GX16-1 12 79 25 25 Tmax NCLE20-2020R/L-GX16-2 12 63 20 20 h1 NCLE25-2525R/L-GX16-2 3 12 79 25 25 NCLE32-3225R/L-GX16-2 12 100 32 25 h b NCLE20-2020R/L-GX16-3 12 63 20 20 NCLE25-2525R/L-GX16-3 4–5 12 79 25 25 NCLE32-3225R/L-GX16-3 12 100 32 25 NCLE25-2525R/L-GX16-4 6 12 79 25 25 NCLE20-2020R/L-GX24-2-21 21 63 20 20 l21 3 l1 NCLE25-2525R/L-GX24-2-21 21 79 25 25 NCLE25-2525R/L-GX24-3-21 21 79 25 25 4–5 NCLE32-3225R/L-GX24-3-21 21 100 32 25 s NCLE25-2525R/L-GX24-4-21 21 79 25 25 6 s1 NCLE32-3225R/L-GX24-4-21 21 100 32 25 f NCLE25-2525R/L-GX24-5-21 8 21 79 25 25 l1 = l21 + s/2 Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCLE20-2020R-GX16-1 / пример заказа инструмента левого исполнения: NCLE20-2020L-GX16-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 Винт FS1053 (Torx 15) FS1054 (Torx 20) FS1055 (Torx 25) Момент затяжки 2,0 Нм 3,0 Нм 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 340 Державки Walter Cut для отрезки и обработки канавок
