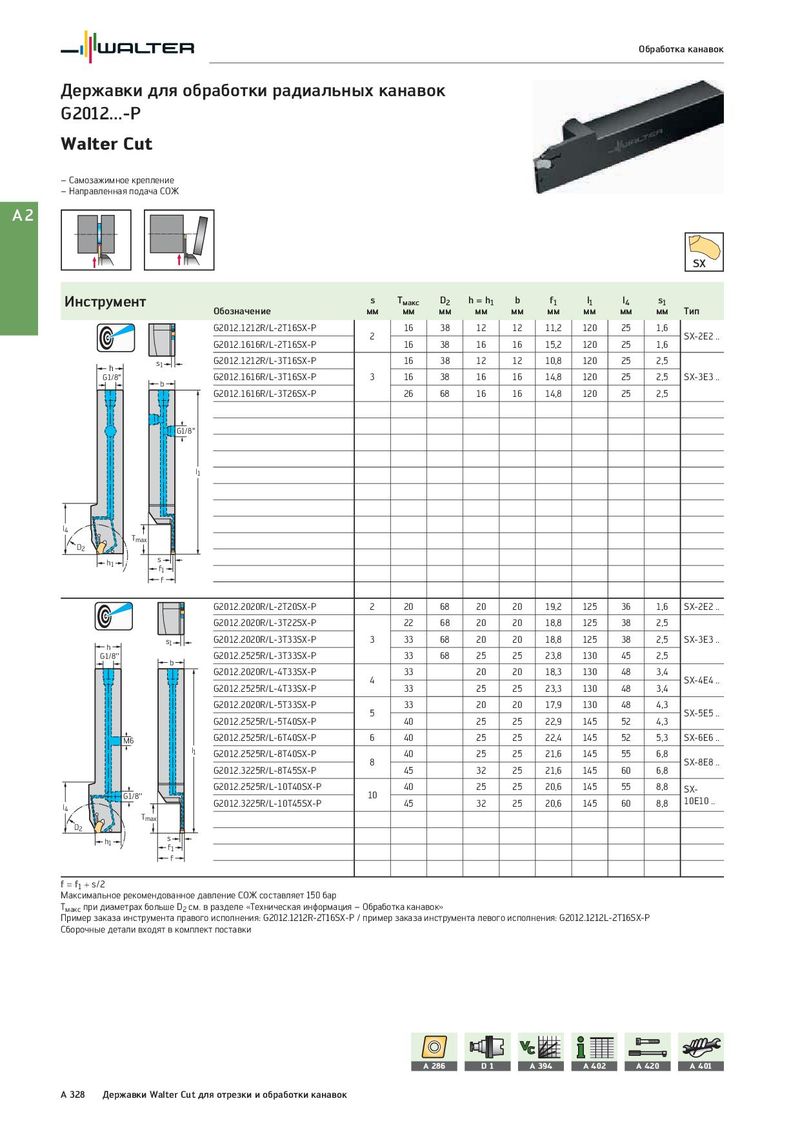

Общий каталог Walter 2017 - страница 344

Обработка канавок Державки для обработки радиальных канавок G2012...-P Walter Cut – Самозажимное крепление – Направленная подача СОЖ A2 SX Инструмент s Tмакс D2 h = h1 b f1 l1 l4 s1 Обозначение мм мм мм мм мм мм мм мм мм Тип G2012.1212R/L-2T16SX-P 16 38 12 12 11,2 120 25 1,6 2 SX-2E2 .. G2012.1616R/L-2T16SX-P 16 38 16 16 15,2 120 25 1,6 h s1 G2012.1212R/L-3T16SX-P 16 38 12 12 10,8 120 25 2,5 G1/8'' b G2012.1616R/L-3T16SX-P 3 16 38 16 16 14,8 120 25 2,5 SX-3E3 .. G2012.1616R/L-3T26SX-P 26 68 16 16 14,8 120 25 2,5 G1/8'' l1 l4 Tmax D2 h1 s f1 f G2012.2020R/L-2T20SX-P 2 20 68 20 20 19,2 125 36 1,6 SX-2E2 .. G2012.2020R/L-3T22SX-P 22 68 20 20 18,8 125 38 2,5 s1 G2012.2020R/L-3T33SX-P 3 33 68 20 20 18,8 125 38 2,5 SX-3E3 .. h G1/8'' b G2012.2525R/L-3T33SX-P 33 68 25 25 23,8 130 45 2,5 G2012.2020R/L-4T33SX-P 33 20 20 18,3 130 48 3,4 4 SX-4E4 .. G2012.2525R/L-4T33SX-P 33 25 25 23,3 130 48 3,4 G2012.2020R/L-5T33SX-P 33 20 20 17,9 130 48 4,3 5 SX-5E5 .. G2012.2525R/L-5T40SX-P 40 25 25 22,9 145 52 4,3 M6 G2012.2525R/L-6T40SX-P 6 40 25 25 22,4 145 52 5,3 SX-6E6 .. l1 G2012.2525R/L-8T40SX-P 40 25 25 21,6 145 55 6,8 8 SX-8E8 .. G2012.3225R/L-8T45SX-P 45 32 25 21,6 145 60 6,8 G2012.2525R/L-10T40SX-P 40 25 25 20,6 145 55 8,8 SX- G1/8'' 10 10E10 .. l4 G2012.3225R/L-10T45SX-P 45 32 25 20,6 145 60 8,8 Tmax D2 h1 s f1 f f = f1 + s/2 Максимальное рекомендованное давление СОЖ составляет 150 бар Tмакс при диаметрах больше D2 см. в разделе «Техническая информация – Обработка канавок» Пример заказа инструмента правого исполнения: G2012.1212R-2T16SX-P / пример заказа инструмента левого исполнения: G2012.1212L-2T16SX-P Сборочные детали входят в комплект поставки A 286 D1 A 394 A 402 A 420 A 401 A 328 Державки Walter Cut для отрезки и обработки канавок
